Tableaux de données techniques

Important

This section does not concerned the Asycube Clean 230. Please refer to the Integration of Asycube Clean 230 dedicated section.

Ce chapitre contient les paramètres techniques nécessaires pour installer correctement les produits Asycube.

Acronymes

ØD	Diamètre de la butée ronde APSOvib
G	Diamètre du filetage
H	Hauteur de la butée ronde APSOvib
cz	Constante de ressort de la butée ronde APSOvib ; compression dans la direction Z (direction axiale)
Fz	Force de compression maximale autorisée de la butée ronde APSOvib
L	Longueur du filetage / mâle
s	Profondeur du filetage / femelle

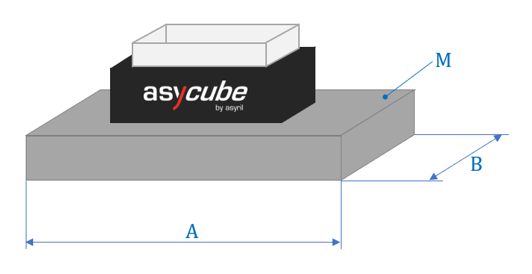

Caractéristiques du support

Remarque

L’épaisseur du support doit être calculée en se basant sur les exigences résumées dans le tableau ci-dessouss. Assurez-vous que l’exigence de la masse minimale [M] est respectée.

Asycube	50	80	240	380	530
M [Kg]	≥ 10	≥ 10	≥ 40	≥ 200	≥ 250
A [mm]	≤ 600	≤ 600	≤ 600	≤ 1000	≤ 1200
B [mm]	≤ 150	≤ 150	≤ 350	≤ 500	≤ 750

Détail des vis

Asycube	50	80	240	380	530
Qté. de vis	2	4	4	4	4
Ø des vis	M5	M5	M6	M8	M8

Détails sur les isolateurs de vibrations

Tableau 7 Isolateurs Angst + Pfister - https://www.apsoparts.com - (section : Technologie de l’antivibration ; APSOvib)

	Isolateur de vibrations (butées rondes / en caoutchouc)
Recommandé pour	Asycube 240	Asycube 380	Asycube 530
Réf. APSO	12.2034.0103	12.2034.0293	12.2034.0353
ØD [mm]	16	40	50
H [mm]	20	40	50
G [mm]	M5	M8	M10
L [mm]	12	25	25
s [mm]	3	8	10
cz [N/mm]	50	180	190
Fz [N]	120	690	1000
Qté. [-]	4	4	4

Tableau 8 Isolateurs Elesa - https://www.elesa.com - (section : Antivibratoires en caoutchouc)

	Isolateur de vibrations (butées rondes / en caoutchouc)
Recommandé pour	Asycube 240	Asycube 380	Asycube 530
Réf. ELESA	411771 DVA.2-15-20-M4-10-55	412021 DVA.2-50-45-M10-28-55
ØD [mm]	15	50
H [mm]	20	45
G [mm]	M4	M10
L [mm]	10	28
s [mm]	4	10
cz [N/mm]	47	182
Fz [N]	234	2046
Qté. [-]	4	4

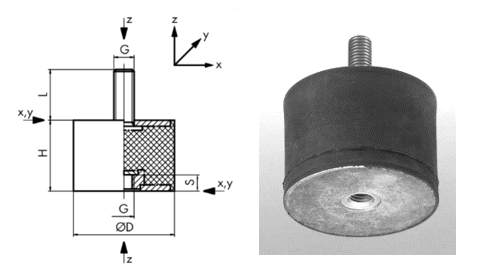

Fig. 24 Détails de l’isolateur de vibrations (butée ronde)

Important

Assurez-vous que la masse totale de l’Asycube, du support et des composants ne dépasse pas la force de compression maximale autorisée des butées rondes [Fz]. Si ce scénario se produit, de nouvelles butées rondes doivent être sélectionnés.
