Tableaux de données techniques

Important

Cette section ne concerne pas l’Asycube Clean 230. Veuillez vous référer à la section dédiée à l’intégration de l’Asycube Clean 230.

Ce chapitre contient les paramètres techniques nécessaires pour installer correctement les produits Asycube.

Acronymes

ØD	Diamètre de la butée ronde APSOvib
G	Diamètre du filetage
H	Hauteur de la butée ronde APSOvib
cz	Constante de ressort de la butée ronde APSOvib ; compression dans la direction Z (direction axiale)
Fz	Force de compression maximale autorisée de la butée ronde APSOvib
L	Longueur du filetage / mâle
s	Profondeur du filetage / femelle

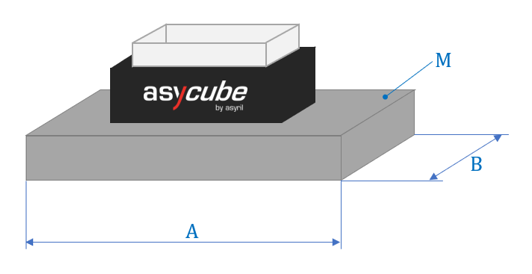

Caractéristiques du support

Remarque

L’épaisseur du support doit être calculée en se basant sur les exigences résumées dans le tableau ci-dessouss. Assurez-vous que l’exigence de la masse minimale [M] est respectée.

Asycube	50	80	240	380	530
M [Kg]	≥ 10	≥ 10	≥ 40	≥ 200	≥ 250
A [mm]	≤ 600	≤ 600	≤ 600	≤ 1000	≤ 1200
B [mm]	≤ 150	≤ 150	≤ 350	≤ 500	≤ 750

Détail des vis

Asycube	50	80	240	380	530
Qté. de vis	2	4	4	4	4
Ø des vis	M5	M5	M6	M8	M8

Détails sur les isolateurs de vibrations

Tableau 7 Isolateurs Angst + Pfister - https://www.apsoparts.com - (section : Technologie de l’antivibration ; APSOvib)

	Isolateur de vibrations (butées rondes / en caoutchouc)
Recommandé pour	Asycube 240	Asycube 380	Asycube 530
Réf. APSO	12.2034.0103	12.2034.0293	12.2034.0353
ØD [mm]	16	40	50
H [mm]	20	40	50
G [mm]	M5	M8	M10
L [mm]	12	25	25
s [mm]	3	8	10
cz [N/mm]	50	180	190
Fz [N]	120	690	1000
Qté. [-]	4	4	4

Tableau 8 Isolateurs Elesa - https://www.elesa.com - (section : Antivibratoires en caoutchouc)

	Isolateur de vibrations (butées rondes / en caoutchouc)
Recommandé pour	Asycube 240	Asycube 380	Asycube 530
Réf. ELESA	411771 DVA.2-15-20-M4-10-55	412021 DVA.2-50-45-M10-28-55
ØD [mm]	15	50
H [mm]	20	45
G [mm]	M4	M10
L [mm]	10	28
s [mm]	4	10
cz [N/mm]	47	182
Fz [N]	234	2046
Qté. [-]	4	4

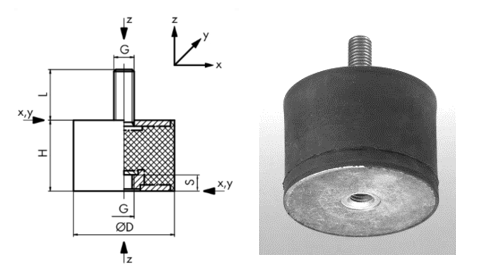

Fig. 24 Détails de l’isolateur de vibrations (butée ronde)

Important

Assurez-vous que la masse totale de l’Asycube, du support et des composants ne dépasse pas la force de compression maximale autorisée des butées rondes [Fz]. Si ce scénario se produit, de nouvelles butées rondes doivent être sélectionnés.
