Interfaces électriques
Asycube is a standalone module with its own controller. The electrical interfaces of the Asycube are located at the back of the product. The electrical interfaces of the Asycube Clean 230 are located underneath the product.

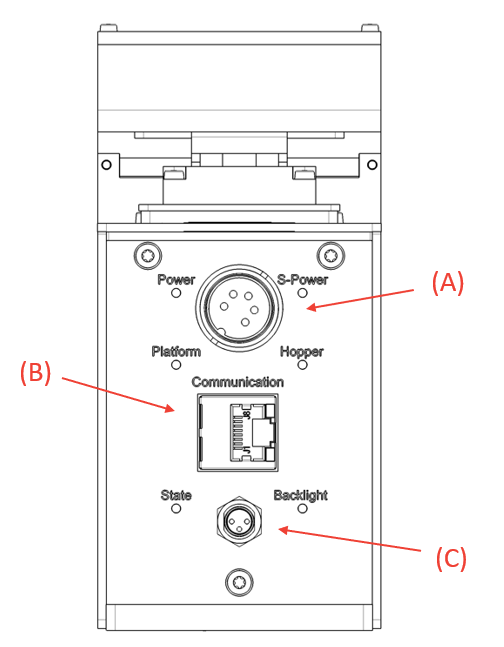

Fig. 26 Electrical interfaces to the Asycube 50/80
(B) Connexion Ethernet (RJ45) de Communication

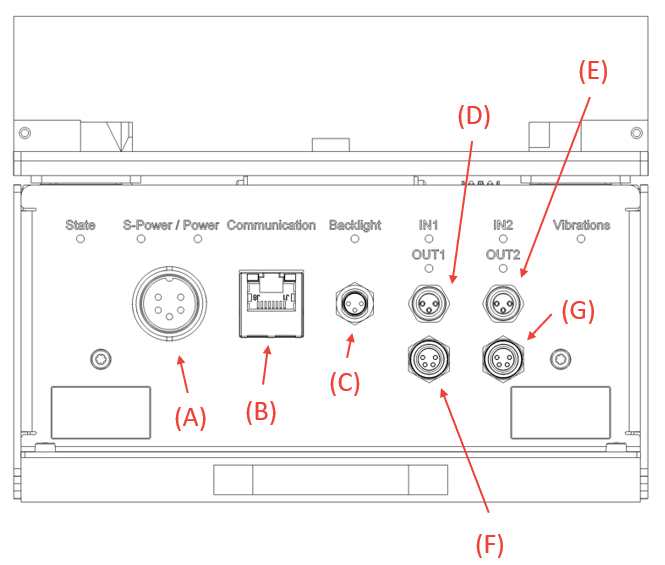

Fig. 27 Electrical interfaces to the Asycube 240
(A) Connexion de l’alimentation électrique
(B) Connexion Ethernet (RJ45) de Communication
(C) Synchronisation du rétroéclairage

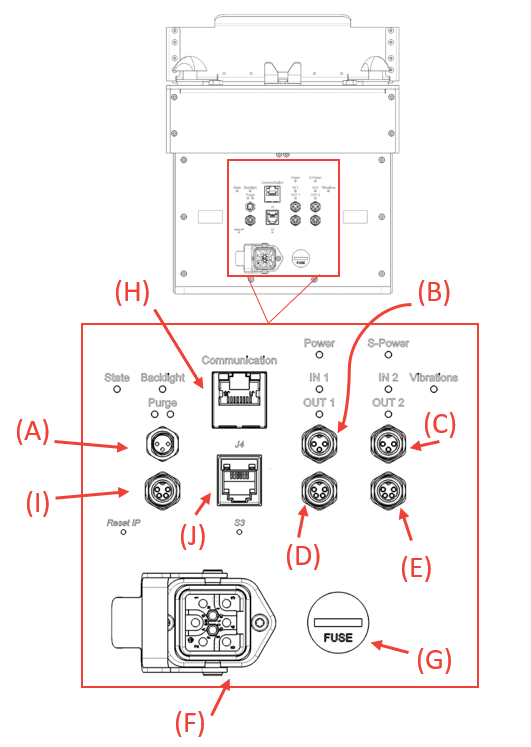

Fig. 28 Electrical interfaces to the Asycube 380/530
(A) Synchronisation du rétroéclairage
(D) Sortie numérique et analogique 1 pour la trémie
(E) Sortie numérique et analogique 2 pour la trémie
(F) Connexion de l’alimentation électrique
(G) Fusible
(I) Connecteur du dispositif de purge
(J) Connexion de programmation (RJ12) (réservée à l’usage interne d’Asyril).
(K) Récupérer l’adresse IP en utilisant l’adresse IP par défaut

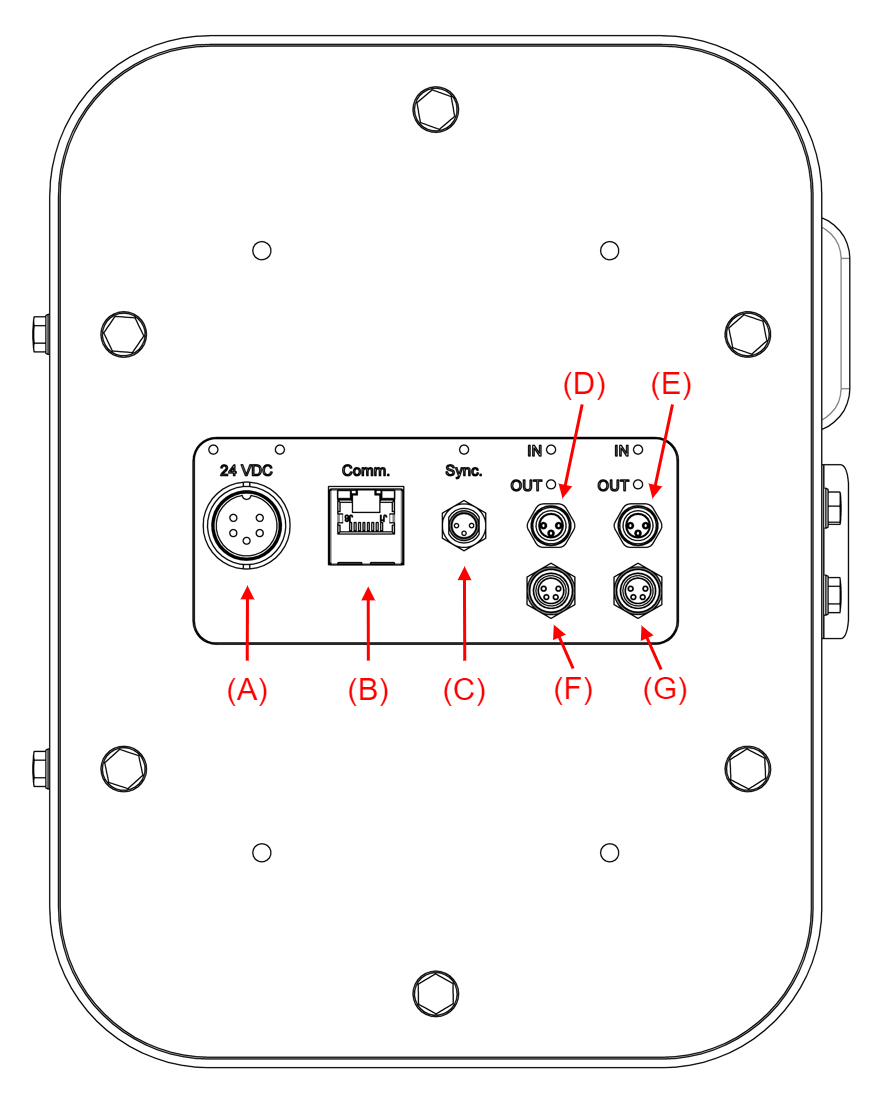

Fig. 29 Electrical interfaces to the Asycube Clean 230
(A) Connexion de l’alimentation électrique
(B) Connexion Ethernet (RJ45) de Communication
(C) Synchronisation du rétroéclairage (not available as the Asycube Clean 230 has no integrated backlight)
Remarque
Les câbles ne font pas partie de l’Asycube mais peuvent être commandés séparément. Veuillez consulter le chapitre Câbles.
