Plateformes de purge

Remarque

Purging platform is not available for Asycube Clean 230

Lorsqu’un changement rapide de composant est nécessaire, l’option de purge permet de passer facilement du traitement d’un produit « A » à un produit « B » et ainsi de réduire le temps de commutation tout en évitant l’intervention d’un opérateur pendant la production. Le principe de purge est différent pour chaque Asycube :

L’option de purge pour les Asycubes 50 et 80 consiste en :

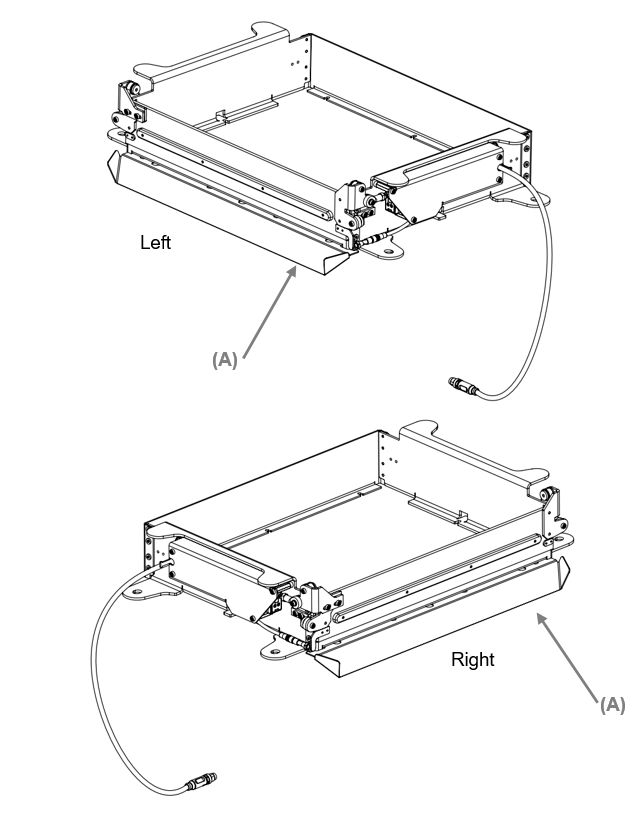

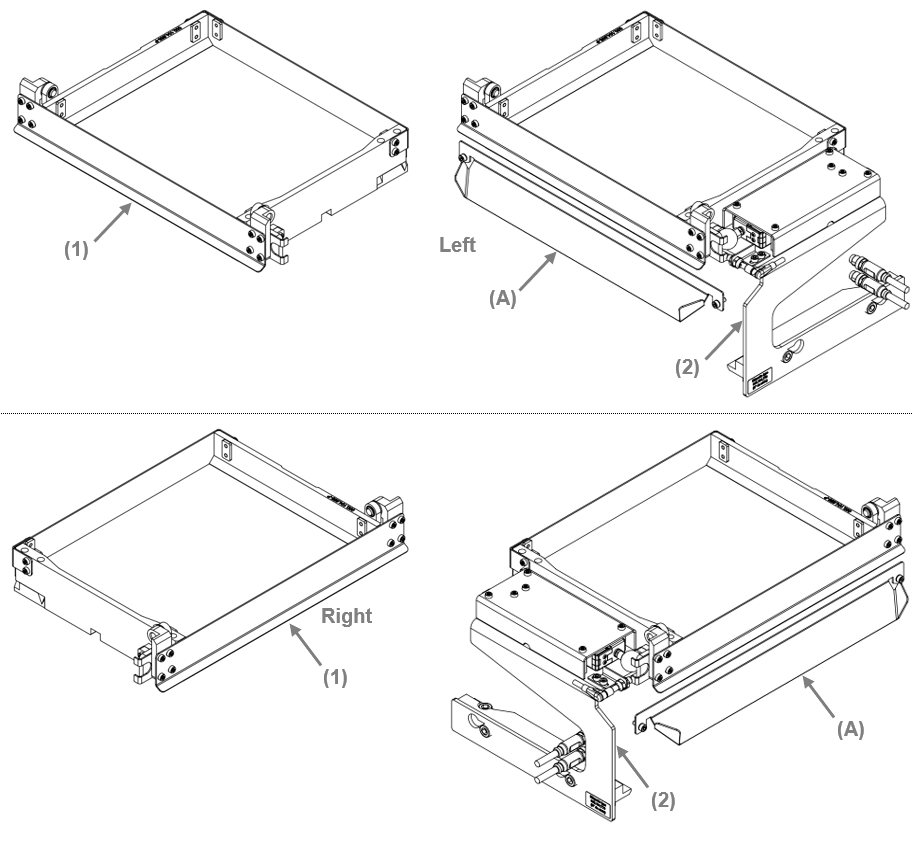

(A) une plateforme à la géométrie particulière, qui permet d’évacuer les composants.

(B) une boîte recevant les composants purgés placée sous la trémie. Cette boîte peut être retirée sans outil.

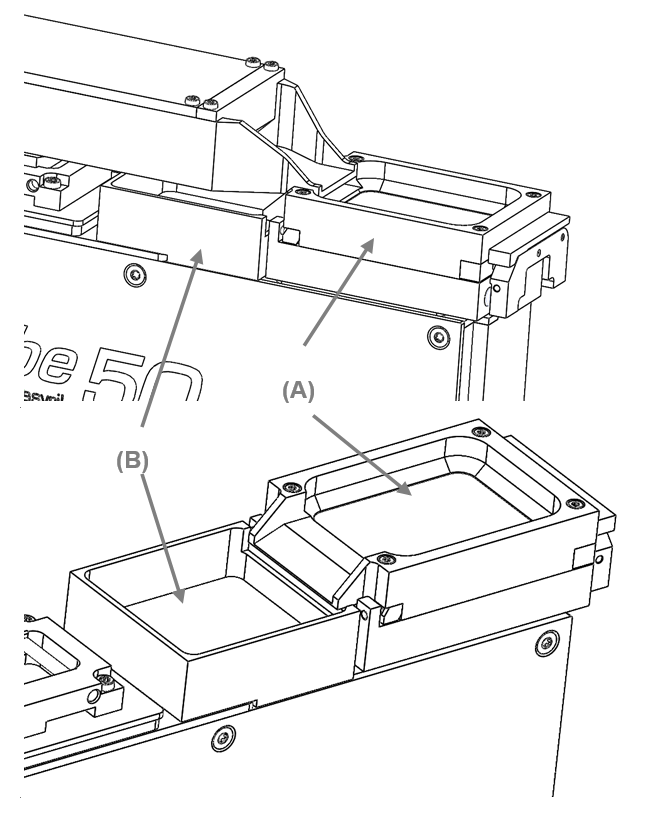

../_images/purging_platforms_50_80.png — Fig. 95 Option de purge

Interfaces mécaniques

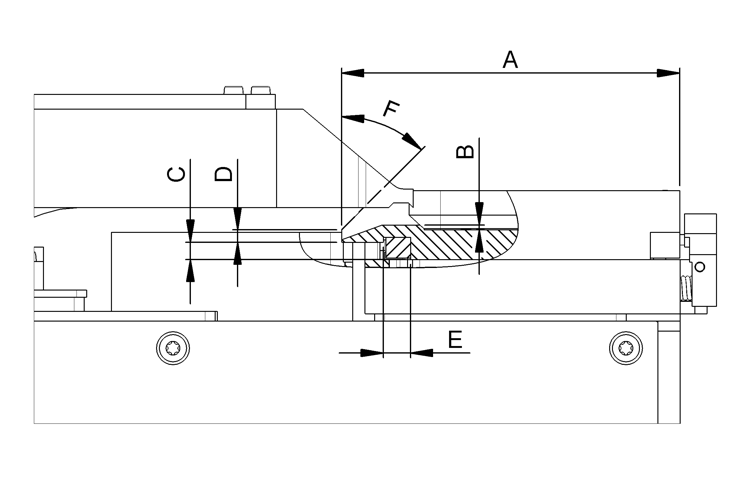

../_images/mechanical_interface_purge_50_80.png

	50	80
A	68.7 mm	90.7 mm
B	1 mm	1 mm
C	3.5 mm	3.5 mm
D	2.5 mm	3.5 mm
E	5.5 mm	5.5 mm
F	45°	45°

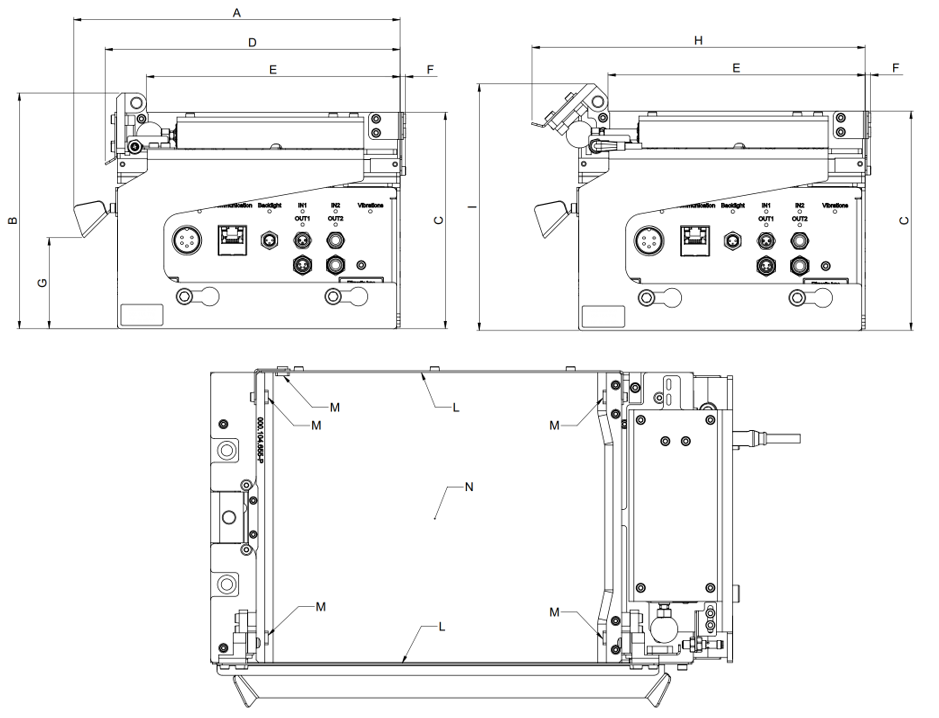

../_images/mechanical_interface_purge.png

Asycube 240
A	199 mm
B ± course	144±2 mm
C ± course	132±2 mm
D	180 mm
E	152 mm
F	4 mm
G	54 mm
H	201 mm
I ± course	149±2 mm
L	Acier inoxydable 1.4301
M	Acier inoxydable 1.4301
N	POM (voir liste de produits)

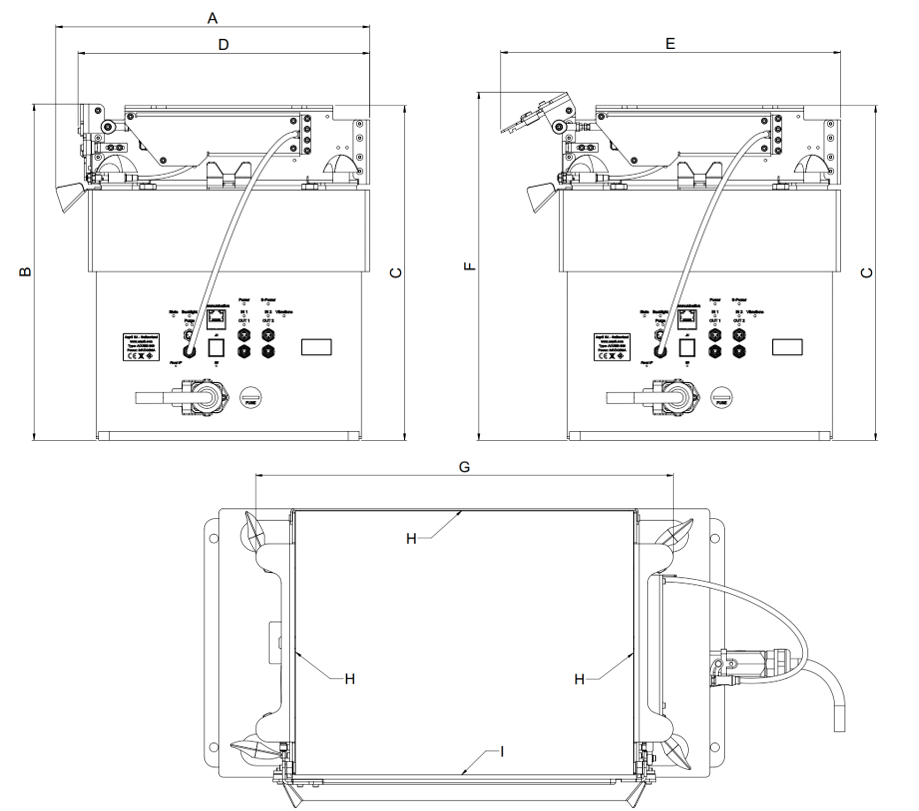

../_images/mechanical_interface_purge_380_530.png

	Asycube 380		Asycube 530
Hauteur du cadre	H=60mm	H=85mm	H=68mm	H=100mm
A	287 mm	287 mm	404 mm	404 mm
B ± course	307±6 mm	332±6 mm	329±8 mm	361±8 mm
C ± course	306±6 mm	331±6 mm	327±8 mm	359±8 mm
D	264 mm	264 mm	381 mm	381 mm
E	311 mm	333 mm	435 mm	463 mm
F	316±6 mm	341±6 mm	338±8 mm	370±8 mm
G	400 mm	400 mm	506 mm	506 mm
H	Acier inoxydable 1.4301
I	POM-C (FDA)

Interfaces électriques

Non applicable pour ce type d’Asycube.

Montage du kit de purge

Non applicable pour ce type d’Asycube.

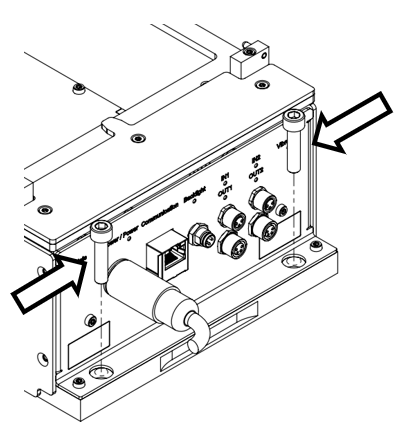

Étape 1 : Dévissez l’Asycube du côté du connecteur.

2 vis I5 allen

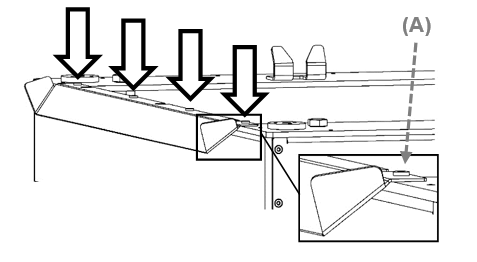

Étape 2 : Positionnez le support (A) (veillez à bien l’appuyer sur la surface de l’Asycube). Revissez l’Asycube.

2 vis I5 allen

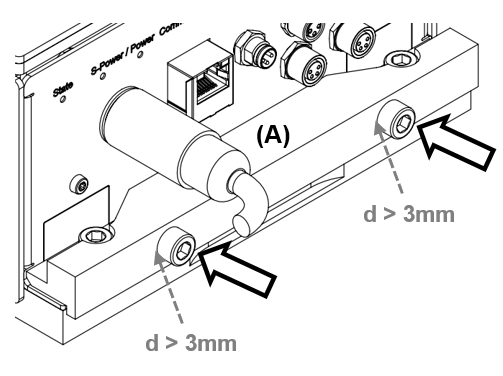

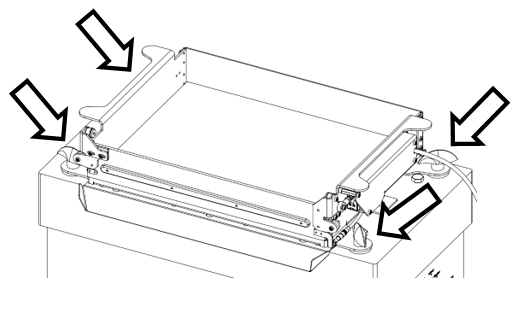

Étape 3 : Desserrez les vis du support pour assurer une distance : d > 3mm, entre la surface du support (A) et la tête des vis.

2 vis I5 allen

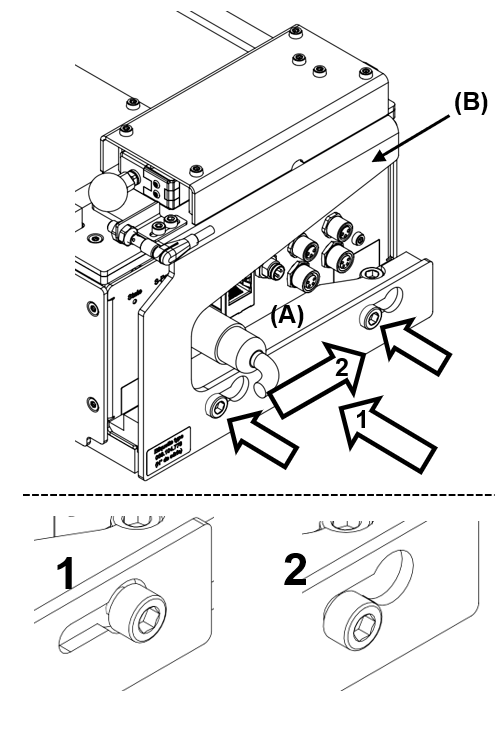

Étape 4 : Positionnez le kit d’actionnement de purge (B) (1)-(2) et serrez les vis du support (A).

2 vis I5 , 4.5Nm allen

Glissez le kit d’actionnement de purge (B) contre les vis avant de les serrer (Opération 2).

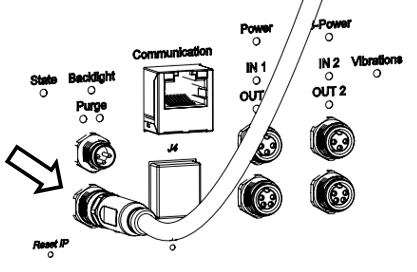

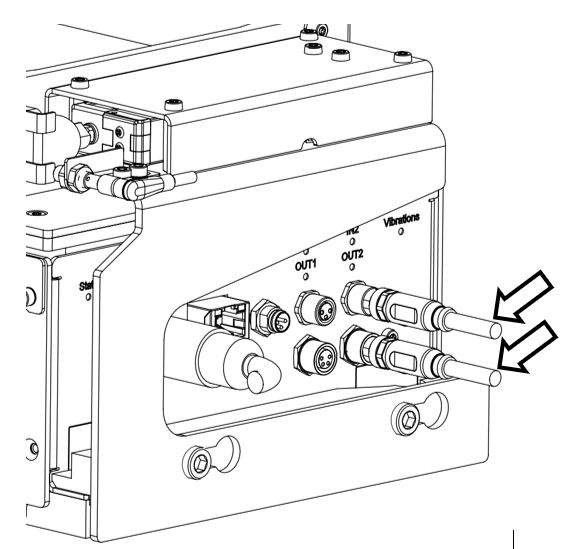

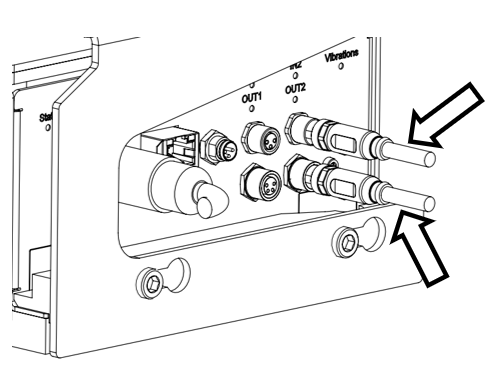

Étape 5 : Connectez le kit d’actionnement de purge à l’Asycube. Utilisez les sorties : IN2 / OUT2.

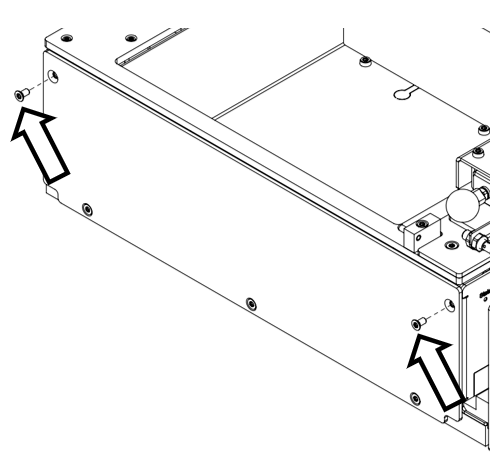

Étape 6 (optionnelle) : Retirez les 2 vis de la plaque latérale.

2 vis Tx10 torx

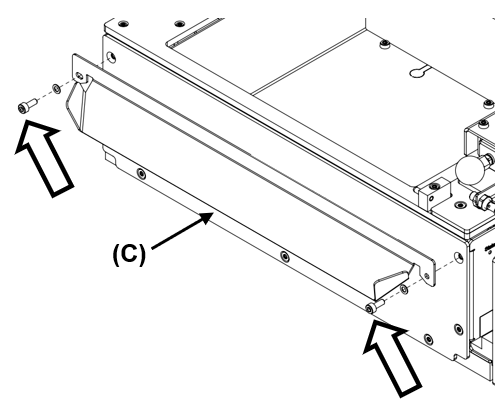

Étape 7 (optionnelle) : Vissez le bec de purge (C) sur la base de l’Asycube.

2 vis I2.5 - 1.2Nm allen

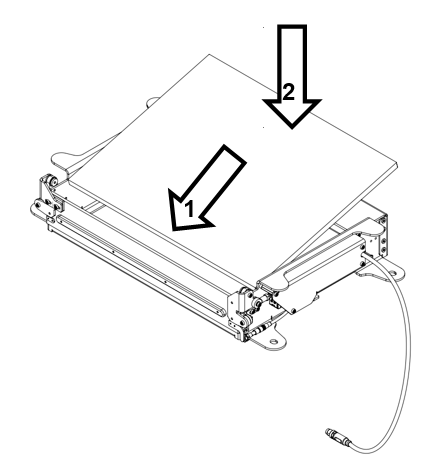

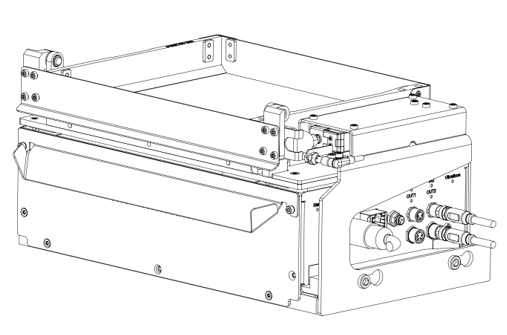

Étape 8 : Positionnez la plateforme sur l’Asycube.

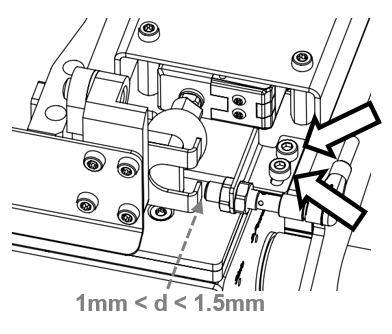

Étape 9 : Dévissez le support du capteur. Placez le capteur à une distance comprise entre 1 mm et 1.5 mm de la plaque du capteur. Serrez les deux vis du support du capteur.

2 vis I2.5 - 1.2Nm allen

Étape 10 : Ouvrez Asycube Studio, sélectionnez l’onglet « configuration » et activez la fonction de purge.

Important

Lorsque le clapet de purge est ouvert, n’utilisez pas d’autres vibrations que celles de gauche ou de droite. Si cette contrainte n’est pas respectée, le mécanisme pourrait être irrémédiablement endommagé.

Important

Le kit de purge et l’activation de l’option de purge modifient le comportement des vibrations. N’oubliez pas de désactiver l’option de purge lorsque vous retirez le kit de purge

Remarque

Sur l’Asycube 240 : Lorsque l’option purge est activée, l’entrée 2 et la sortie 2 sont désactivées et ne peuvent pas être utilisées pour déclencher une séquence ou commander une trémie.

Remarque

Les séquences de purge par défaut (gauche et droite) sont stockées dans la séquence 2 et 3 de chaque Asycube 240, 380 et 530.
