Découplage des vibrations
Important
This section does not concerned the Asycube Clean 230. Please refer to the Integration of Asycube Clean 230 dedicated section.
Un assemblage incorrect de l’Asycube, de la ou des caméras, du ou des robots et de la ou des trémies peut compromettre les performances finales du système. Pour assurer le bon comportement d’un système, il est nécessaire d’éviter que tous les dispositifs impliqués puissent interférer les uns avec les autres.
Remarque
Les trémies fournies par Asyril sont déjà équipées d’isolateurs de vibrations afin que les vibrations de la trémie ne soient pas transmises aux autres périphériques.
Découplage des dispositifs mobiles

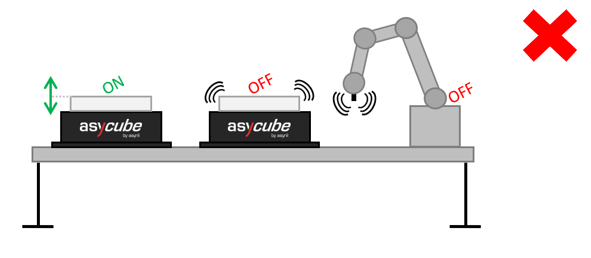

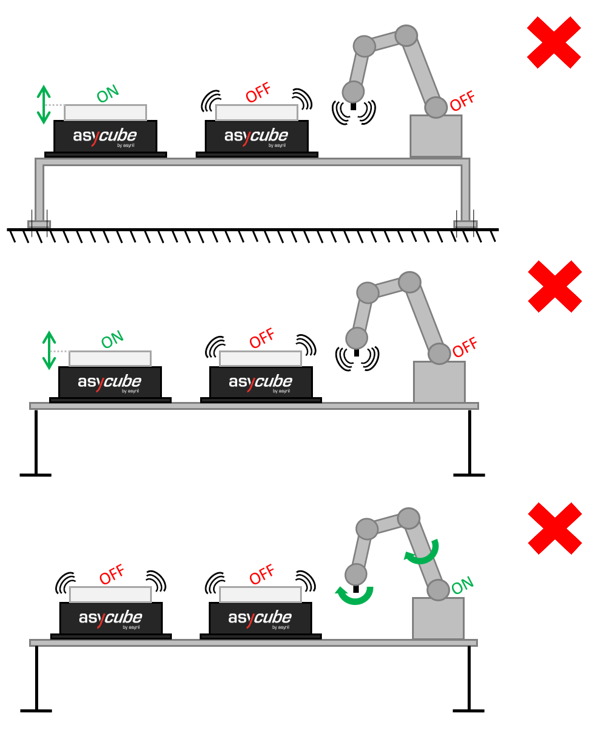

Si plusieurs dispositifs mobiles doivent être assemblés en parallèle, et proches les uns des autres, il est nécessaire de « découpler les vibrations », pour éviter que le comportement d’un produit ne soit perturbé par le mouvement des autres.

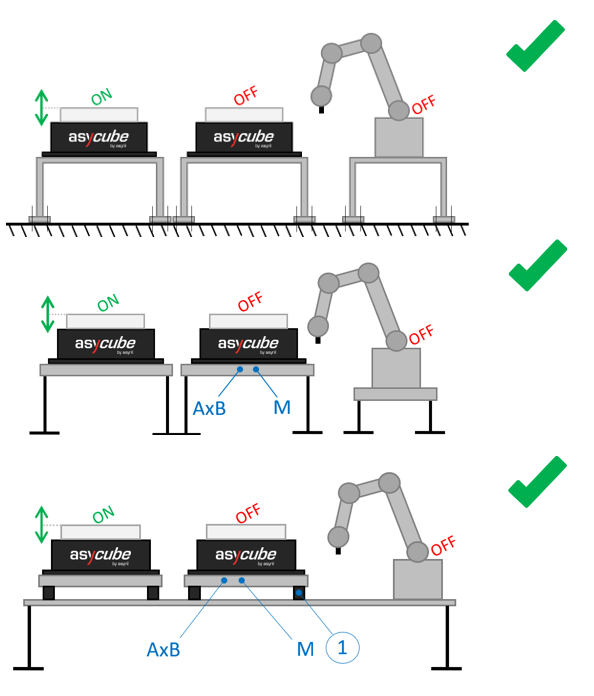

Pour éviter le retour des vibrations, il est donc recommandé de prévoir un support spécifique pour chaque appareil. Lorsque cette solution ne peux pas être mis en place, le découplage des vibrations peut être réalisé par des technologies antivibratoires (p. ex. des isolateurs de vibrations [1]).
Remarque
La solution des isolateurs de vibrations est uniquement applicable aux Asycubes 240, 380 et 530.
La masse [M] et les dimensions [AxB] du support sont résumées au paragraphe Caractéristiques du support. Les détails de l’isolateur de vibrations [1] sont résumés au paragraphe Détails des isolateurs de vibrations.
Remarque
Une augmentation de la masse du support de base pour éviter l’intégration d’isolateurs de vibrations ne garantit pas que les vibrations propagées seront complètement amorties.
Important

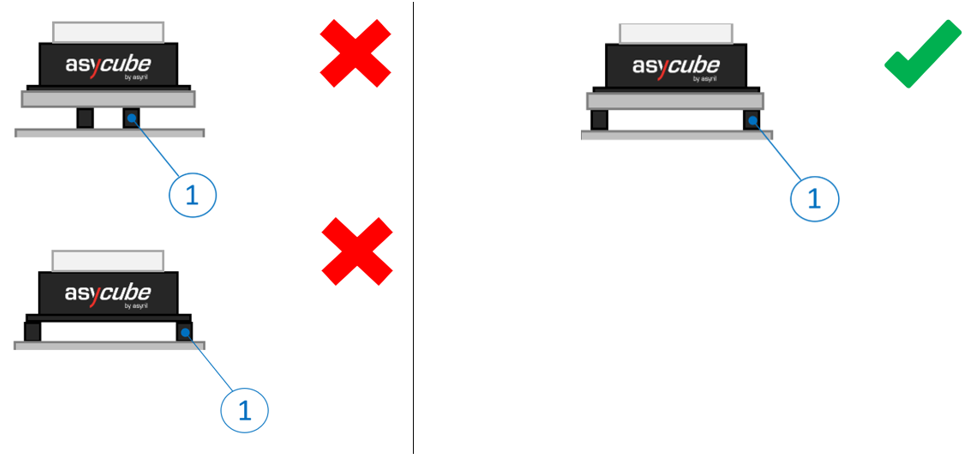

Les isolateurs de vibrations doivent être montés en dehors de l’empreinte au sol de l’Asycube. L’utilisation d’une masse entre l’Asycube et les isolateurs de vibrations est obligatoire (voir Caractéristiques du support pour plus d’informations sur la masse à utiliser pour chaque Asycube). Ne pas suivre cette pratique pourrait endommager irrémédiablement l’Asycube et annule la garantie.
Fig. 23 Positionnement des isolateurs de vibrations (butées rondes)
