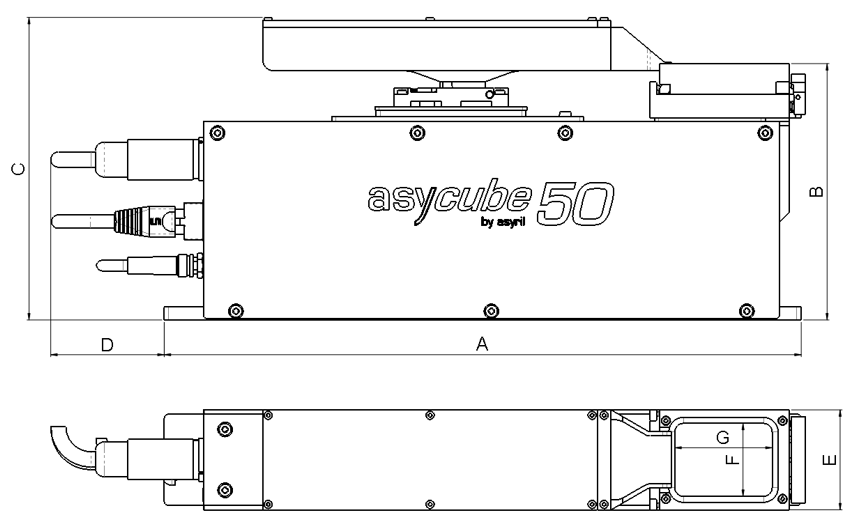

Fig. 8 Dimensions générales Asycubes 50 et 80
Caractéristiques |
Asycube 50 |
Asycube 80 |
|
|---|---|---|---|
Empreinte au sol (mm) |
A |
293 |
320 |
E |
46 |
65 |
|
Hauteur de la plateforme (mm) |
B |
118 |
119 |
Hauteur totale (mm) |
C |
140 |
140 |
Câbles |
D |
50 |
50 |
Taille de la plateforme de vibration (mm) |
F |
34 |
52 |
G |
45 |
65 |
|
Poids (kg) |
3.1 |
3.7 |
|
Un espace supplémentaire est nécessaire autour de l’Asycube pour pouvoir retirer le module de la plateforme avec l’outil intégré :

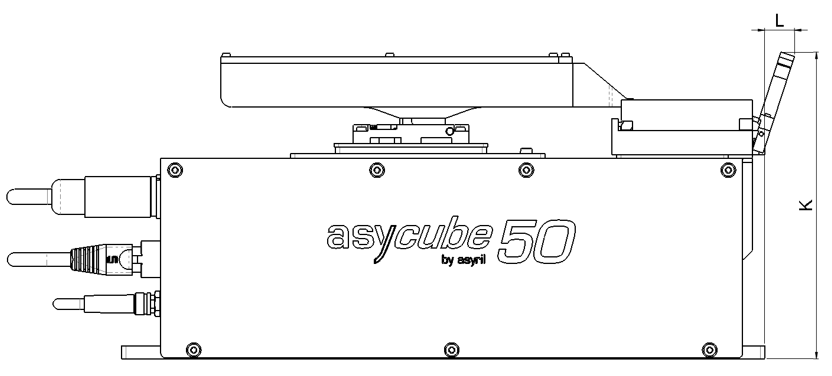

Fig. 9 Dimensions générales avec « levier »
Caractéristiques |
Asycube 50 |
Asycube 80 |
|
|---|---|---|---|
Empreinte au sol du levier (mm) |
K |
140 |
140 |
L |
15 |
12 |

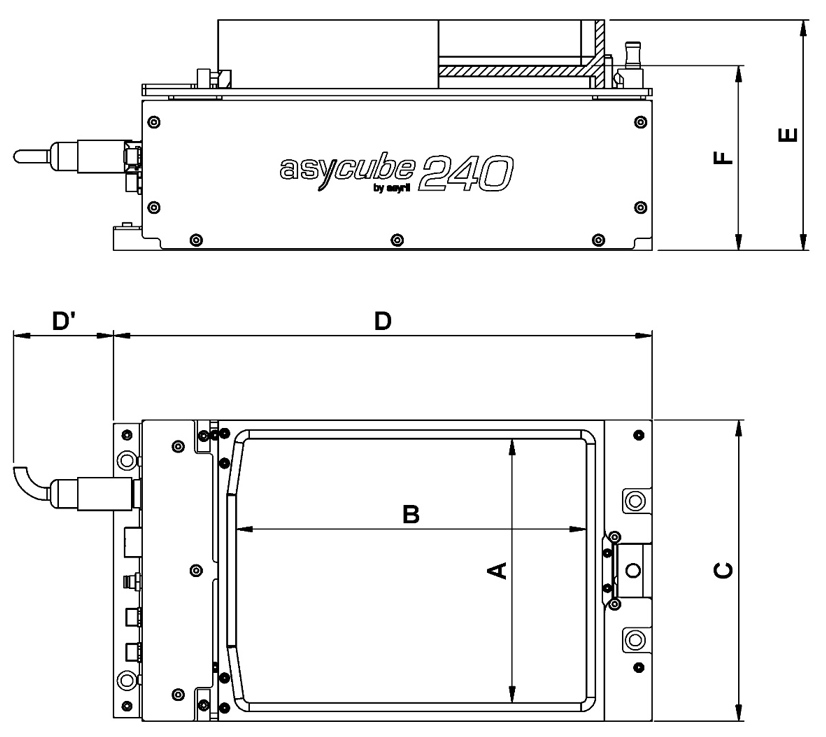

Fig. 10 Dimensions générales Asycube 240
Caractéristiques |
||
|---|---|---|
Empreinte au sol |
C |
171 mm |
D |
300 mm |
|
D” |
45 mm |
|
Taille de la plateforme de vibration |
A |
150 mm |
B |
195 mm |
|
E |
132 mm |
|
F |
105 mm |
|
Poids avec plateforme et rétroéclairage |
4.6 kg |
|
Un espace supplémentaire est nécessaire autour de l’Asycube pour pouvoir retirer le module de la plateforme avec l’outil intégré :

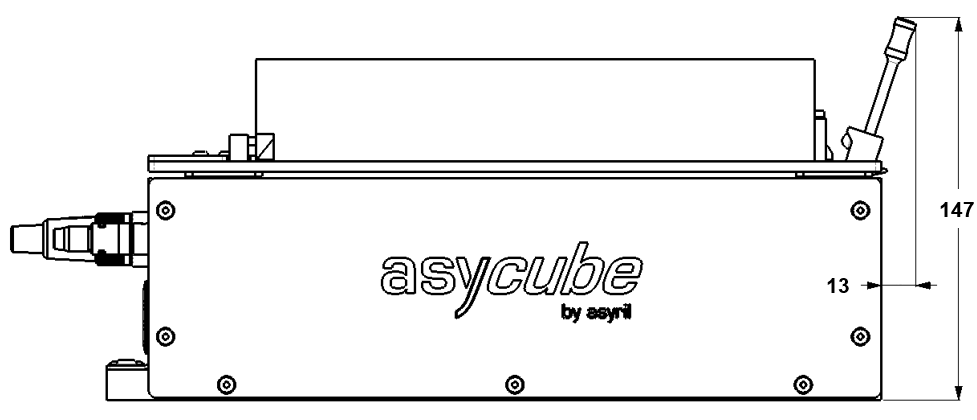

Fig. 11 Dimensions générales avec « levier »

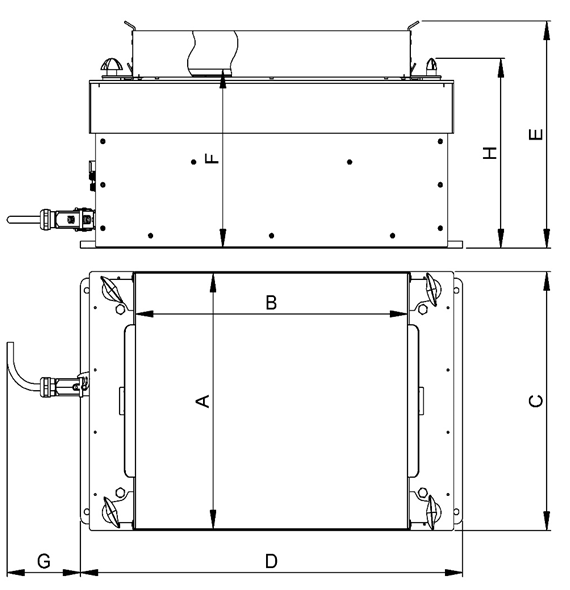

Fig. 12 Dimensions générales Asycube 380/530
Caractéristiques |
Asycube 380 |
Asycube 530 |
|
|---|---|---|---|
Empreinte au sol |
C |
257 mm |
374 mm |
D |
498.5 mm |
600 mm |
|
G |
115 mm |
115 mm |
|
Taille de la plateforme de vibration |
A |
254 mm |
370 mm |
Taille de la plateforme de vibration |
B |
325 mm |
427 mm |
E ± faible déplacement du cadre |
308 ± 6 mm |
328 ± 8 mm |
|
E ± grand déplacement du cadre |
333 ± 6 mm |
360 ± 8 mm |
|
F (position de repos) |
245 mm |
258.5 mm |
|
H |
261 mm |
274 mm |
|
Poids avec plateforme et rétroéclairage |
20 kg |
31 kg |
|

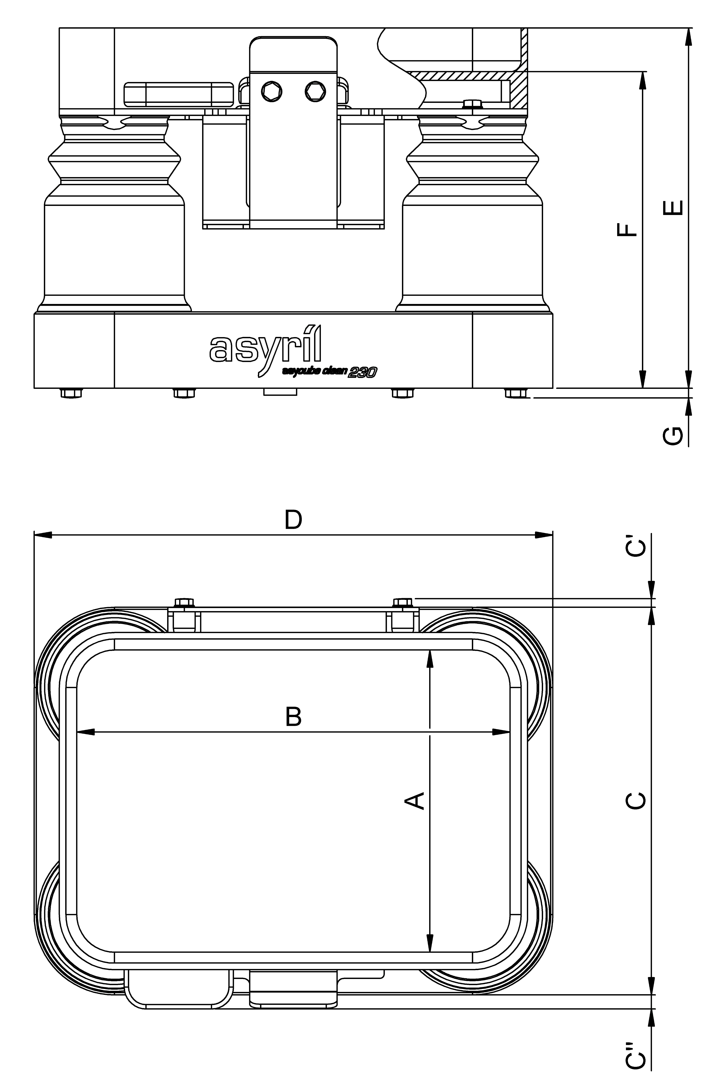

Fig. 13 Overall dimensions Asycube Clean 230
Caractéristiques |
||
|---|---|---|
Empreinte au sol |
C |
177.5 mm |
C” |
4.5 mm |
|
C”” |
6.5 mm |
|
G |
6.5 mm |
|
Taille de la plateforme de vibration |
A |
138.5 mm |
B |
198.5 mm |
|
E |
165 mm |
|
F |
145 mm |
|
Weight with platform |
11 kg |
|

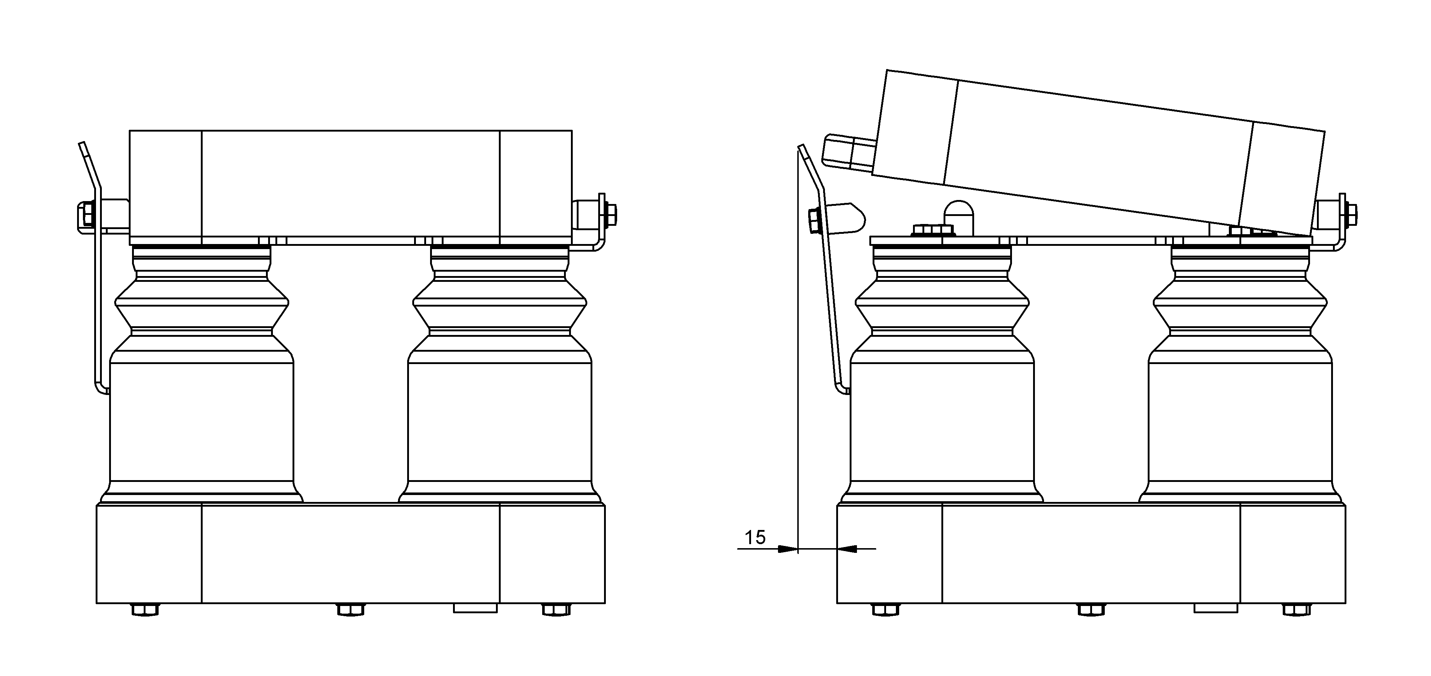

Additional space is needed around the Asycube to be able to remove the platform module with the locking mechanism:
Fig. 14 Overall dimensions with locking mechanism
Remarque
Veuillez consulter la section Ôter le module de la plateforme pour plus d’informations sur la manière de retirer la plateforme.
