Aperçu
L’Asycube établit de nouveaux standards en matière d’alimentation de petites pièces. Sa technologie de vibration sur 3 axes permet une alimentation rapide et flexible de petites pièces (0.1 mm à 150 mm) à un robot et un système de vision.
Le cœur de l’Asycube est une plateforme qui peut vibrer dans trois directions orthogonales. En sélectionnant les signaux de vibration appropriés, une grande flexibilité dans le déplacement des pièces sur la plateforme (vers l’avant, l’arrière, les côtés) est obtenue et le retournement des pièces rendu possible.

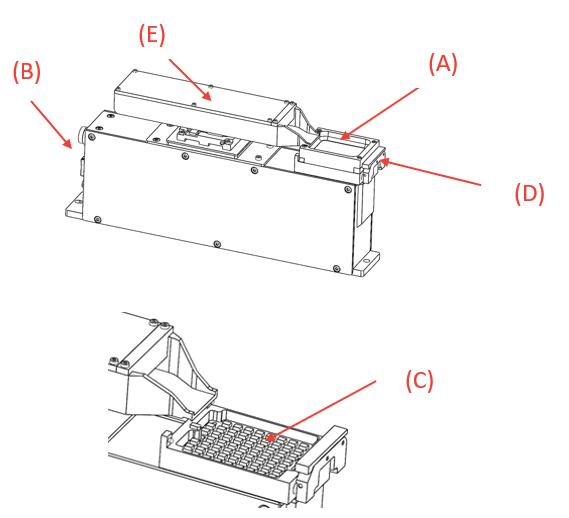

(A) Une Plateforme vibrante (en option).
(B) Des Interfaces électriques (communication, alimentation, E/S…).
(C) Integrated Rétroéclairages (optional, not available for Asycube Clean 230) that allows an easy recognition of the parts from a camera placed above. For more information on the backlight color and the procedure to exchange the backlight, please refer to Exchanging/installing the backlight.
(D) Un mécanisme intégré permettant de facilement Ôter le module de la plateforme sans outil supplémentaire.
(E) Removable and integrated hopper where the components are stored (optional).

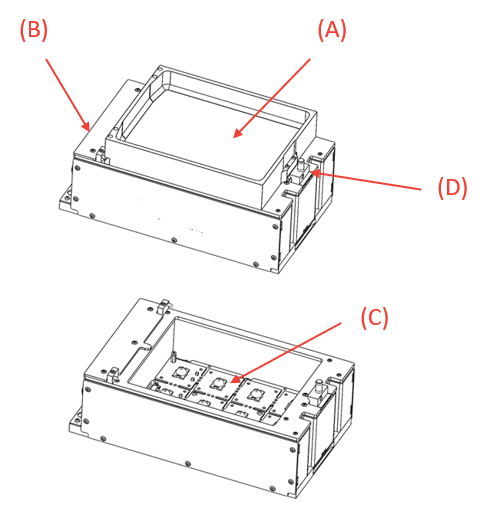

(A) Une Plateforme vibrante (en option).
(B) Des Interfaces électriques (communication, alimentation, E/S…).
(C) Un Rétroéclairages intégré (en option) permettant de reconnaître facilement les pièces à partir d’une caméra placée au-dessus de la plateforme. Pour plus d’informations sur la couleur du rétroéclairage et la procédure de remplacement du rétroéclairage, veuillez consulter la section Changement/installation du rétroéclairage.
(D) Lock mechanism allowing to Remove the platform module easily without additional tooling.

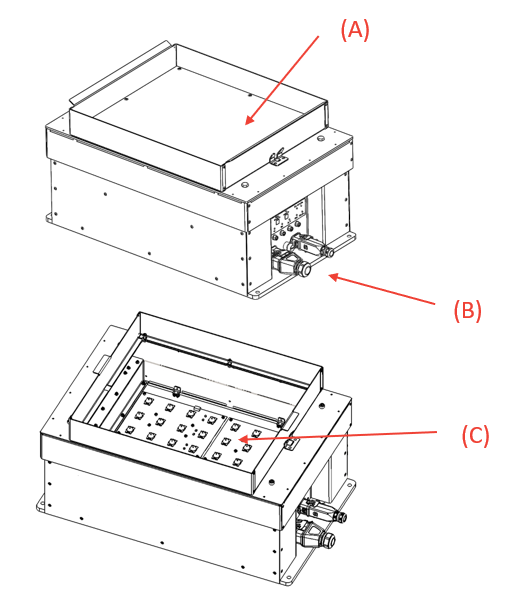

(A) Une Plateforme vibrante (en option).
(B) Des Interfaces électriques (communication, alimentation, E/S…).
(C) Integrated Rétroéclairages (optional, not available for Asycube Clean 230) that allows an easy recognition of the parts from a camera placed above. For more information on the backlight color and the procedure to exchange the backlight, please refer to Exchanging/installing the backlight.

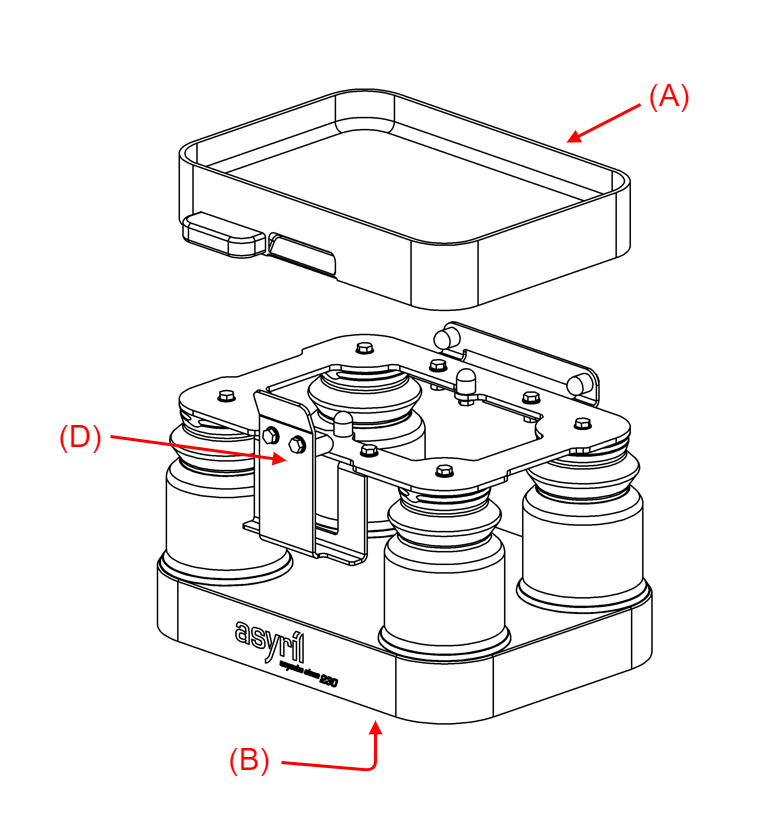

(A) Une Plateforme vibrante (en option).
(B) Des Interfaces électriques (communication, alimentation, E/S…).
(D) Lock mechanism allowing to Remove the platform module easily without additional tooling.
Remarque
Pour plus d’informations sur la procédure de contrôle des vibrations de la plateforme, veuillez vous référer à la section Asycube Studio.
Remarque
The Asycube Clean 230 does not integrate a backlight.
Éléments facultatifs
En fonction de votre application, les éléments facultatifs suivants pourraient être nécessaires :
Câbles pour la connexion de l’Asycube, la synchronisation du rétroéclairage, les entrées/sorties et l’alimentation.
Gateway pour la communication par bus de terrain
Remarque
Purging system and backlight are not available for the Asycube Clean 230.
Important
Si les articles reçus ne correspondent pas à votre commande ou sont endommagés, ne signez pas le reçu. Contactez Asyril le plus rapidement possible.
Warranty extension
A free 24-month warranty extension is available on your Asycube flexible feeder system, bringing the total warranty period on your product to 36 months. To take advantage of this offer, register your Asycube.
