Vous lisez une ancienne version de cette documentation. Si vous souhaitez obtenir des informations actualisées, veuillez consulter 2025.06 .Signaux visuels
Les LED donnent des informations importantes sur l’état de l’Asycube :

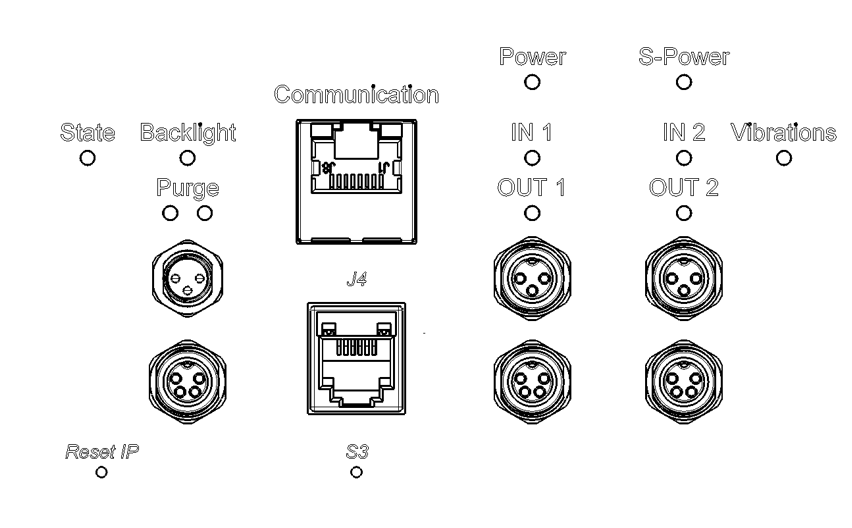

Fig. 40 Indicateurs LED de l’Asycube

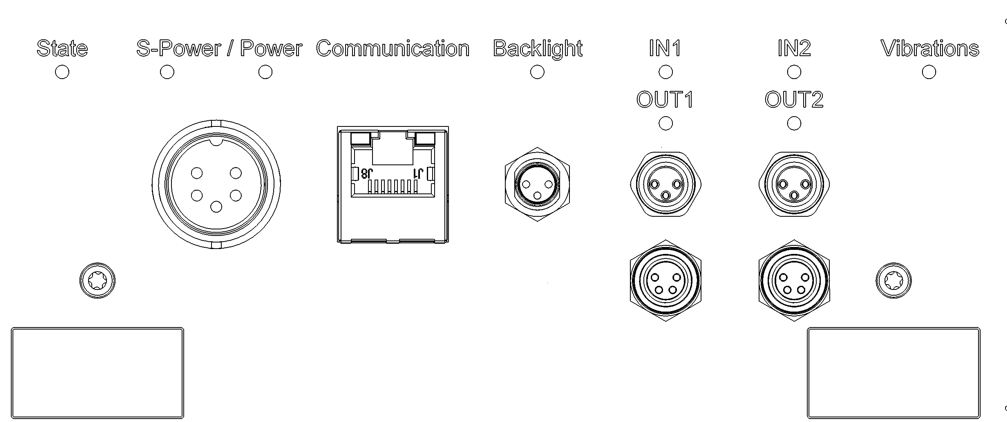

Fig. 41 Indicateurs LED de fonctionnement de l’Asycube


Remarque

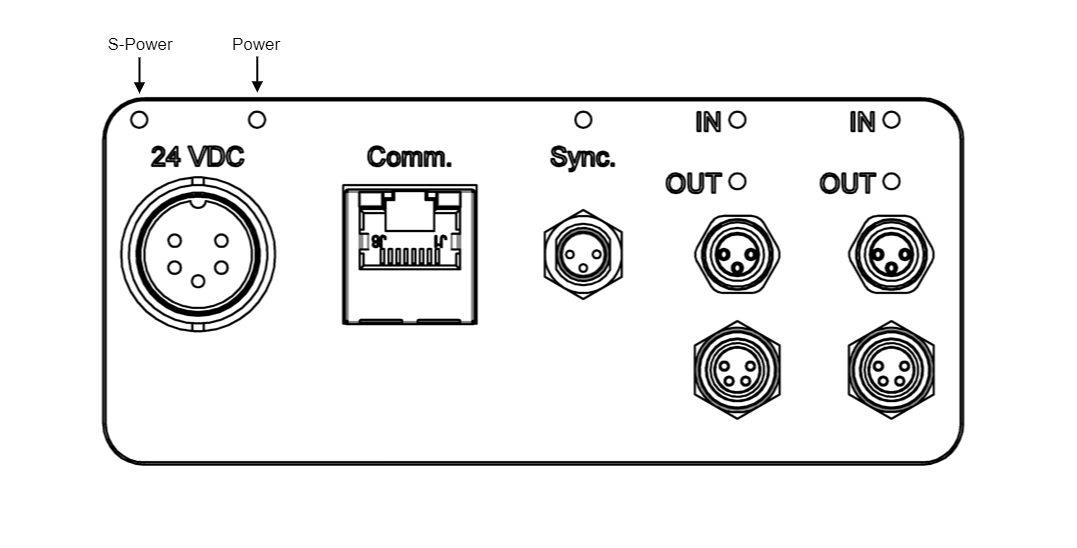

The Asycube Clean 230 does not feature State and Vibrations LEDs.
LED |
Couleur |
Signification |
|
State [4] |
900ms ALLUMÉE - 100ms ÉTEINTE |
vert |
Le système est en service |
100ms ALLUMÉE - 900ms ÉTEINTE |
vert |
Système en veille |
|
80ms ALLUMÉE - 80ms ÉTEINTE |
vert |
Sauvegarde des paramètres de configuration sur une mémoire flash externe (si en mode Loader : Bootloader capturé) |
|
ALLUMÉE en permanence |
vert |
Programmation/effacement de la mémoire de l’Asycube |
|
Power |
ALLUMÉE |
vert |
24V sur l’entrée d’alimentation |
S-Power |
ALLUMÉE |
jaune |
24V sur l’entrée d’alimentation-S |
Communication |
ALLUMÉE |
vert |
Connexion détectée |
Clignotante |
jaune |
Communication en cours |
|
Backlight |
ALLUMÉE |
vert |
24V sur l’entrée de synchronisation du rétroéclairage |
Vibrations [4] |
ALLUMÉE |
vert |
Plateforme en cours de vibration |
Hopper [1] |
ALLUMÉE |
vert |
Trémie en cours de vibration |
IN 1 (ou 2) [2] |
ALLUMÉE |
vert |
24V sur l’entrée 1 (ou 2) |
OUT 1 (ou 2) [3] |
ALLUMÉE |
jaune |
24V sur la sortie 1 (ou 2) |
Purge |
ALLUMÉE |
vert |
24 V sur l’entrée de purge |
ALLUMÉE |
jaune |
24 V sur la sortie de purge |
