Connexion de l’alimentation électrique

Important

• Avant d’alimenter l’Asycube, vérifiez que votre alimentation de distribution est la même que l’alimentation nominale (24 VDC).

• Utilisez une alimentation nominale PELV (protected extra-low voltage).

• Un câblage incorrect des alimentations 0V et 24V peut causer des dommages irréparables et annuler la garantie.

• Respectez scrupuleusement les recommandations en matière d’alimentation électrique décrites dans cette section pour votre type d’Asycube.

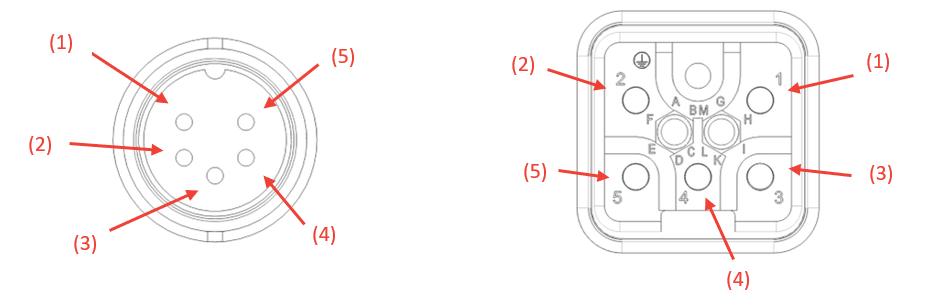

Fig. 30 Power connector Asycube 50/80/240/Clean 230 (left); Asycube 380/530 (right)

Tableau 9 Brochage du connecteur d’alimentation

Pôle	Description du signal	Câble (option)
(1)	Alimentation-S 24 VDC PELV	1
(2)	Alimentation-S 0V GND	2
(3)	Alimentation 24 VDC	3
(4)	Courant 0V GND	4
(5)	TERRE	PE

Tableau 10 Type de connecteur d’alimentation

	50/80/240/Clean 230	380/530
Type de connecteur (côté Asycube)	M16, 5 pôles, mâle	Harting 09 12 005 3004

Tableau 11 Puissances nominales

Caractéristiques	Asycube 50/80	Asycube 240	Asycube 380	Asycube 530	Asycube Clean 230
Tension	24 VDC +5%	24 VDC +5%	24 VDC +5%	24 VDC +5%	24 VDC +5%
Consommation de courant sur l’Alimentation	5 A	5 A	4 A [1]	6 A [1]	5 A
Consommation de courant sur l’Alimentation-S	1 A	3 A	16 A [1]	14 A [1]	N/A [2]
Consommation totale de courant	6 A	8 A	20 A	20 A	5 A

[1] (1,2,3,4)

Pour les Asycubes 380 et 530, deux alimentations différentes doivent être utilisées pour l’Alimentation-S et l’Alimentation.

[2]

For Asycube Clean 230, connect S-Power and Power together

Asycube 50/80Asycube 240Asycube 380/530Asycube Clean 230

Remarque

L’alimentation et l’alimentation-S peuvent être connectées à une seule ou à deux alimentations électriques différentes. Choisissez vos alimentations électriques selon le courant nominal recommandé dans le Tableau 11 et avec une réserve de courant de 150% pour 3 secondes. Les signaux 0 V-GND et de mise à terre des deux alimentations sont connectés à l’intérieur de l’Asycube.

Remarque

L’alimentation-S est l’alimentation de sécurité pour le rétroéclairage. Couper cette alimentation-S permet de s’assurer que le rétroéclairage reste ÉTEINT.

Le schéma de connexion suivant montre la manière de connecter l’Asycube selon que votre application nécessite ou non l’utilisation d’un relais externe pour garantir que le rétroéclairage est bien éteint. Dans tous les cas, Power (l’alimentation) et S-Power (l’alimentation-S) doivent être fournies pour utiliser le rétroéclairage.

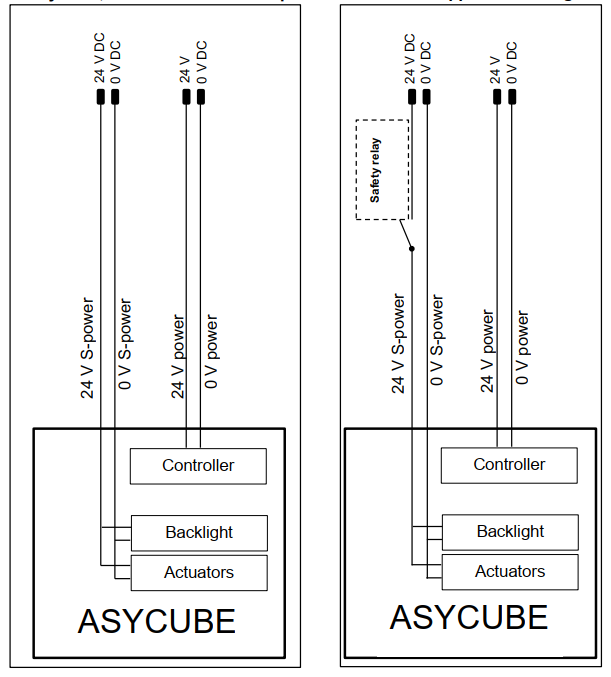

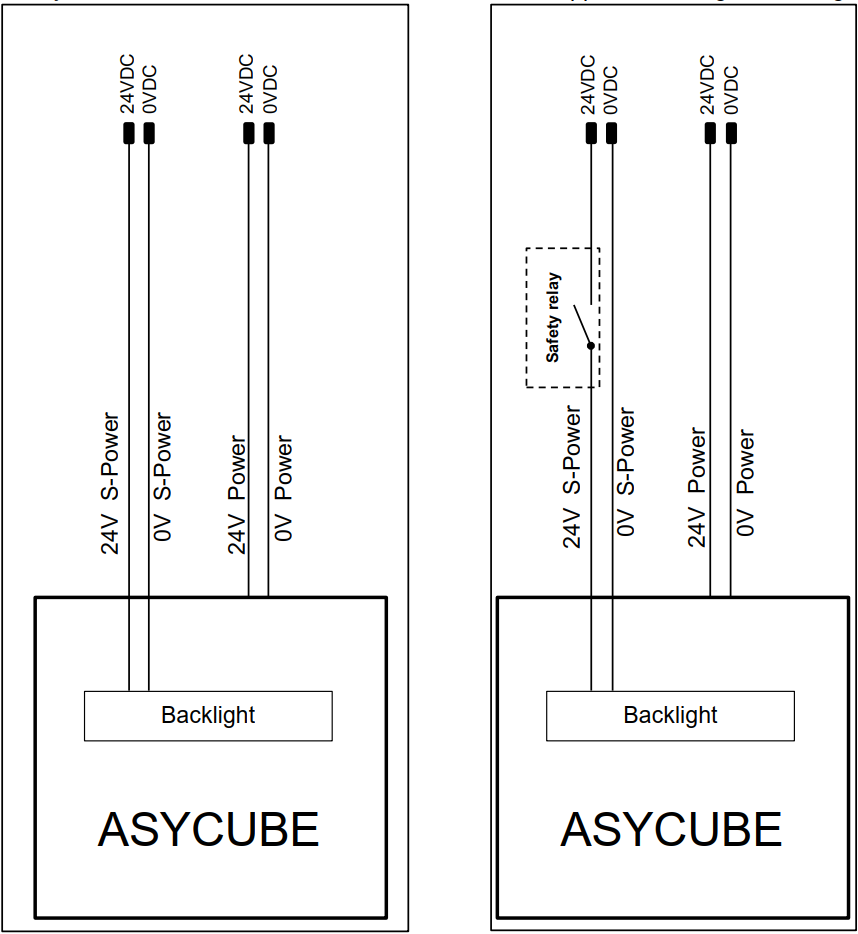

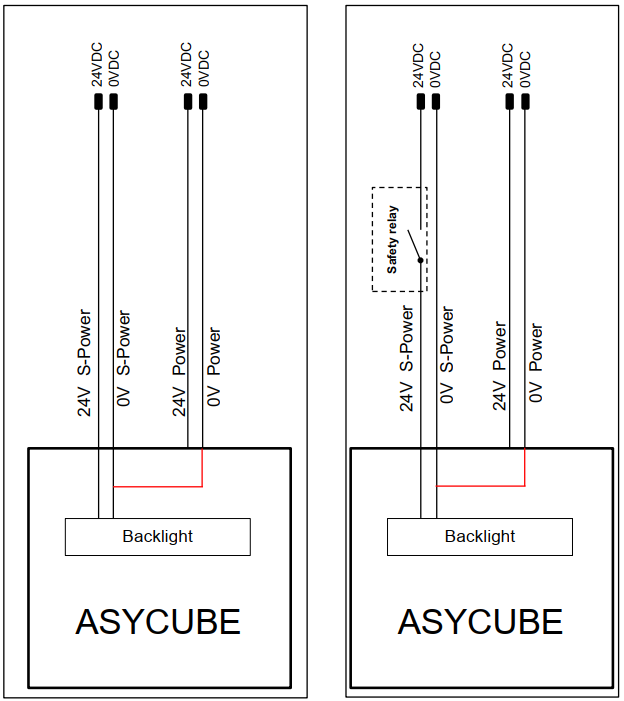

Fig. 31 Connexion électrique sans et avec relais de sécurité
