Entrées numériques 1 et 2

Important

This section only concerns users of Asycube 240, 380, 530 and Clean 230

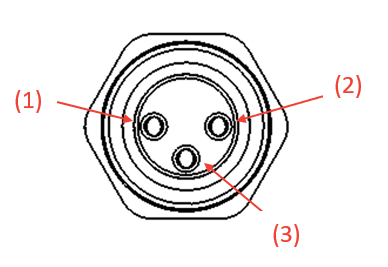

Un câble standard M8 mâle à trois broches permet de lire deux signaux différents. Il doit être connecté comme suit :

../../_images/digital_input_1_and_2.png

Fig. 36 Entrée numérique

Pôle

Signal

(1)

+24DC OUT (alimentation du capteur)

(2)

0V GND

(3)

Entrée (+24 VDC)

Remarque

Sur l’Asycube 240, l’option de purge nécessite l’utilisation de l’entrée numérique 2.

Type de connecteur (du côté de l’Asycube) : M8, 3P, femelle.
