Vous lisez une ancienne version de cette documentation. Si vous souhaitez obtenir des informations actualisées, veuillez consulter 2025.06 .Synchronisation du rétroéclairage
Remarque
This section does not concerned the Asycube Clean 230
Un câble standard M8 femelle à trois broches permet de synchroniser l’acquisition d’images de la caméra et l’illumination du rétroéclairage de l’Asycube. Il doit être connecté comme suit :

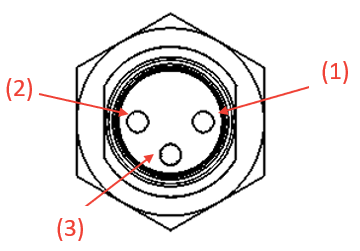

Fig. 35 Synchronisation du rétroéclairage
Pôle |
Signal |
Câble (option) |
---|---|---|
(1) |
Non câblé |
brun |
(2) |
0V GND |
bleu |
(3) |
Impulsion +24 V (synchronisation de l’éclairage) |
noir |
Type de connecteur (du côté de l’Asycube) M8,3P, mâle.
Remarque
Ce connecteur n’est pas nécessaire si vous utilisez EYE+ pour contrôler votre Asycube.
Conseil
Le rétroéclairage peut également être déclenché via une commande logicielle. Veuillez consulter la section Rétroéclairage.
Remarque
Le temps d’illumination du rétroéclairage de l’Asycube correspond à la longueur du signal d’impulsion.
