Signaux visuels

Les LED donnent des informations importantes sur l’état de l’Asycube :

Asycube 50/80Asycube 240Asycube 380/530Asycube Clean 230

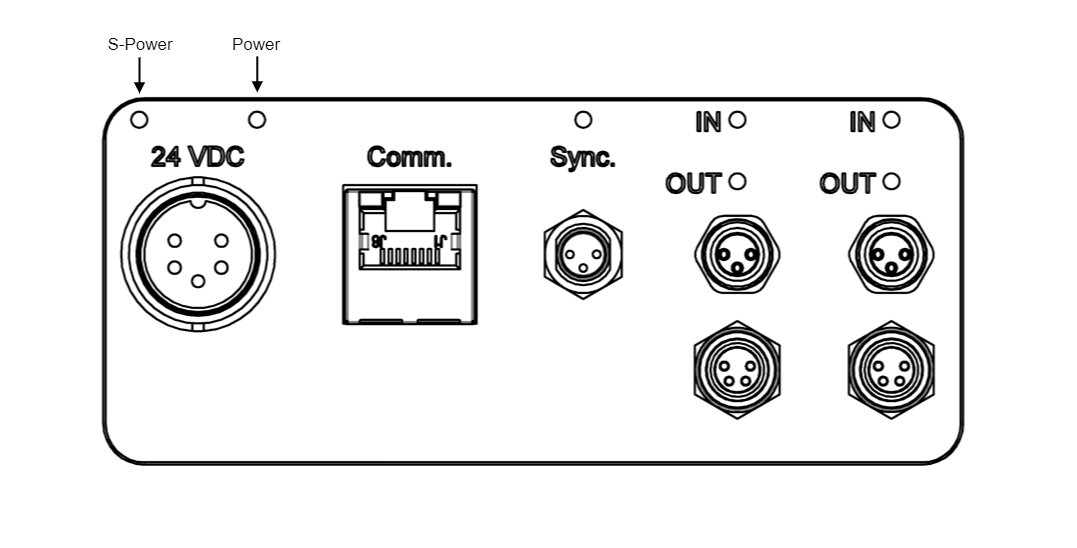

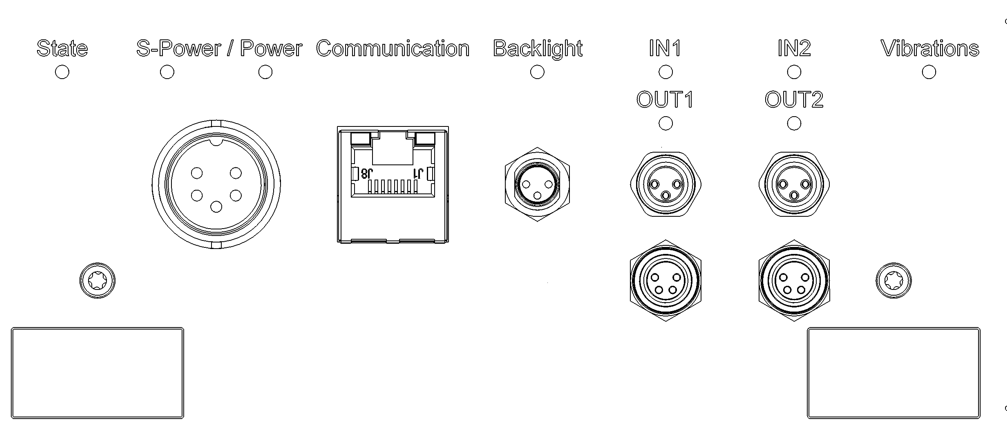

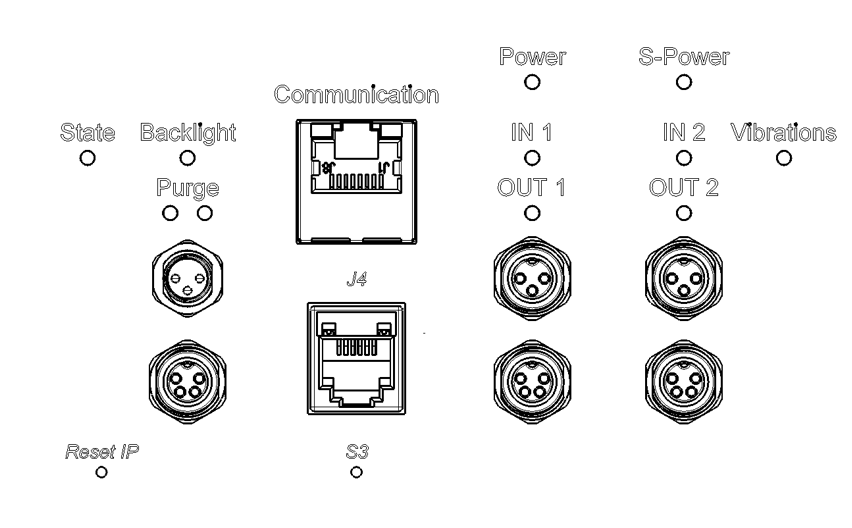

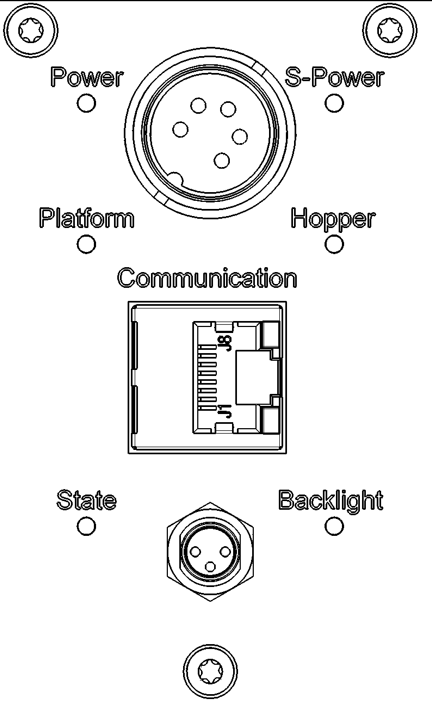

Fig. 40 Indicateurs LED de l’Asycube

LED		Couleur	Signification
State [4]	900ms ALLUMÉE - 100ms ÉTEINTE	vert	Le système est en service
	100ms ALLUMÉE - 900ms ÉTEINTE	vert	Système en veille
	80ms ALLUMÉE - 80ms ÉTEINTE	vert	Sauvegarde des paramètres de configuration sur une mémoire flash externe (si en mode Loader : Bootloader capturé)
	ALLUMÉE en permanence	vert	Programmation/effacement de la mémoire de l’Asycube
Power	ALLUMÉE	vert	24V sur l’entrée d’alimentation
S-Power	ALLUMÉE	jaune	24V sur l’entrée d’alimentation-S
Communication	ALLUMÉE	vert	Connexion détectée
	Clignotante	jaune	Communication en cours
Backlight	ALLUMÉE	vert	24V sur l’entrée de synchronisation du rétroéclairage
Vibrations [4]	ALLUMÉE	vert	Plateforme en cours de vibration
Hopper [1]	ALLUMÉE	vert	Trémie en cours de vibration
IN 1 (ou 2) [2]	ALLUMÉE	vert	24V sur l’entrée 1 (ou 2)
OUT 1 (ou 2) [3]	ALLUMÉE	jaune	24V sur la sortie 1 (ou 2)
Purge	ALLUMÉE	vert	24 V sur l’entrée de purge
	ALLUMÉE	jaune	24 V sur la sortie de purge

[1]

Uniquement sur les Asycubes 50 et 80

[2]

Uniquement sur les Asycubes 240, 380, 530 et Clean 230

[3]

Uniquement sur les Asycubes 380/530

[4] (1,2)

Pas présent sur l’Asycube Clean 230
