Entrées numériques 1 et 2

Important

Cette section ne concerne que les utilisateurs des Asycubes 240, 380, 530 et Clean 230.

Un câble standard M8 mâle à trois broches permet de lire deux signaux différents. Il doit être connecté comme suit :

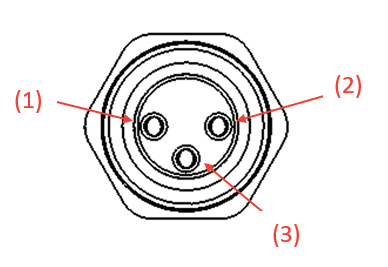

Fig. 36 Entrée numérique

Pôle	Signal
(1)	+24DC OUT (alimentation du capteur)
(2)	0V GND
(3)	Entrée (+24 VDC)

Remarque

Sur l’Asycube 240, l’option de purge nécessite l’utilisation de l’entrée numérique 2.

Type de connecteur (du côté de l’Asycube) : M8, 3P, femelle.
