Interfaces électriques
L’Asycube est un module autonome avec son propre contrôleur. Les interfaces électriques de l’Asycube sont situées à l’arrière du produit. Les interfaces électriques de l’Asycube Clean 230 sont situées sous le produit.

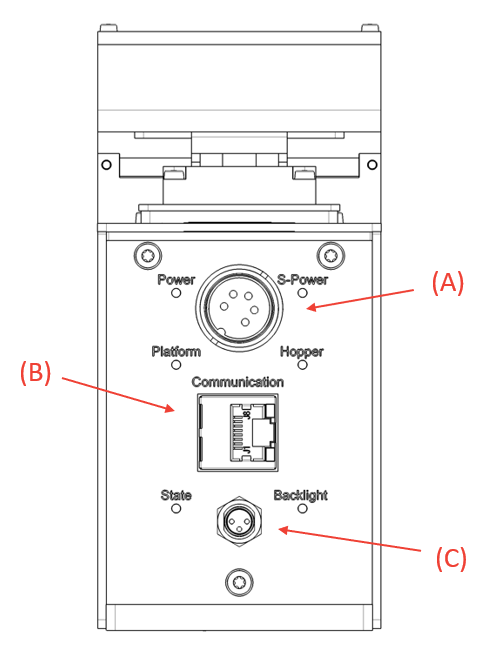

Fig. 26 Interfaces électriques de l’Asycube 50/80
(B) Connexion Ethernet (RJ45) de Communication

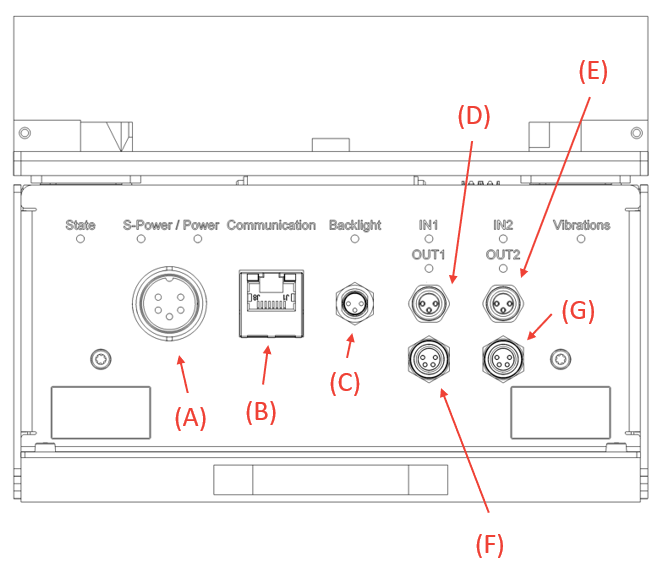

Fig. 27 Interfaces électriques de l’Asycube 240
(A) Connexion de l’alimentation électrique
(B) Connexion Ethernet (RJ45) de Communication
(C) Synchronisation du rétroéclairage

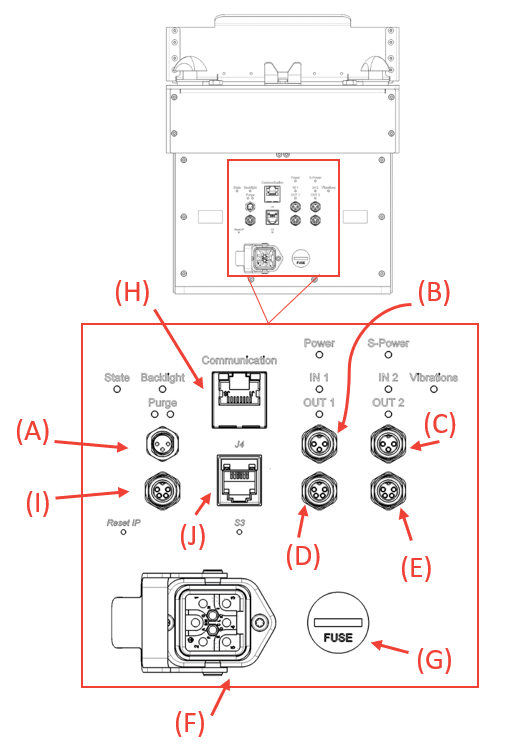

Fig. 28 Interfaces électriques de l’Asycube 380/530
(A) Synchronisation du rétroéclairage
(D) Sortie numérique et analogique 1 pour la trémie
(E) Sortie numérique et analogique 2 pour la trémie
(F) Connexion de l’alimentation électrique
(G) Fusible
(I) Connecteur du dispositif de purge
(J) Connexion de programmation (RJ12) (réservée à l’usage interne d’Asyril).
(K) Récupérer l’adresse IP en utilisant l’adresse IP par défaut

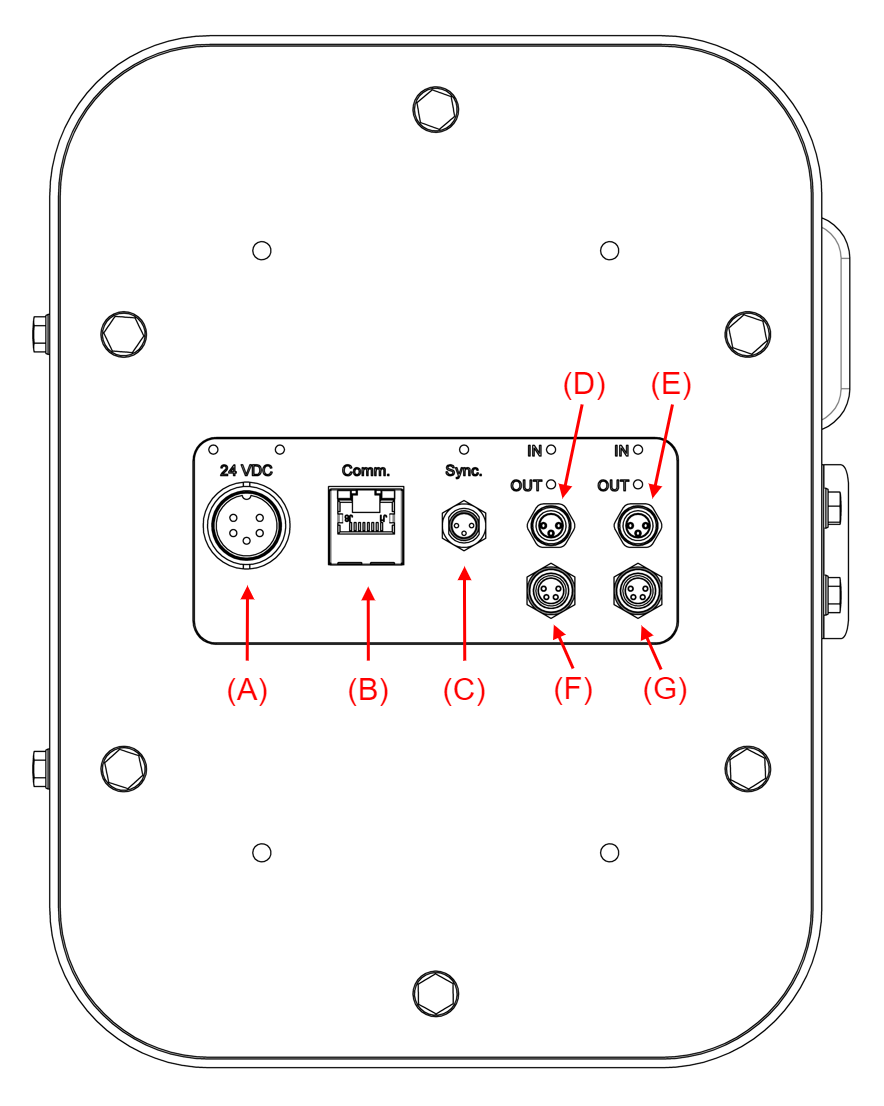

Fig. 29 Interfaces électriques de l’Asycube Clean 230
(A) Connexion de l’alimentation électrique
(B) Connexion Ethernet (RJ45) de Communication
(C) Synchronisation du rétroéclairage (non disponible car l’Asycube Clean 230 ne dispose pas de rétroéclairage intégré)
Remarque
Les câbles ne font pas partie de l’Asycube mais peuvent être commandés séparément. Veuillez consulter le chapitre Câbles.
