Dimensions générales

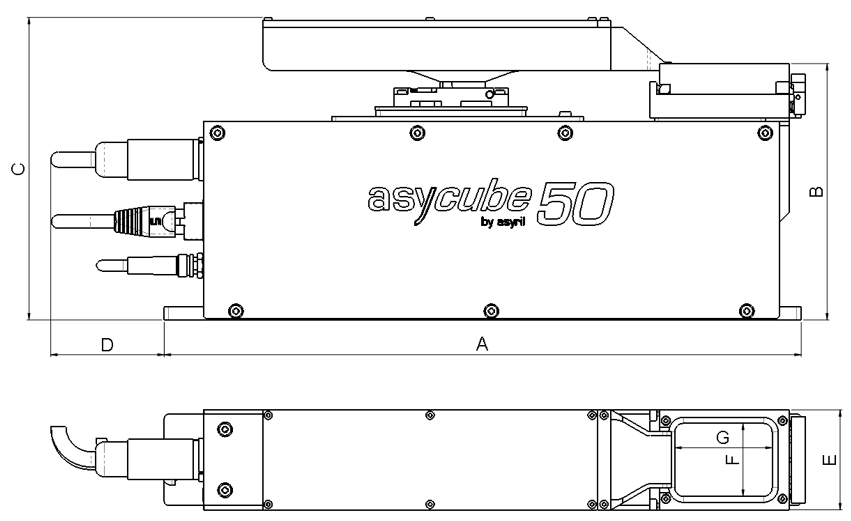

Fig. 8 Dimensions générales Asycubes 50 et 80
| Caractéristiques | Asycube 50 | Asycube 80 | |
|---|---|---|---|
| Empreinte au sol | A | 293 mm | 320 mm |
| E | 46 mm | 65 mm | |
| Platform height | B | 118 mm | 119 mm |
| Total height | C | 140 mm | 140 mm |
| Câbles | D | 50 mm | 50 mm |
| Taille de la plateforme de vibration | F | 34 mm | 52 mm |
| G | 45 mm | 65 mm | |
| Weight | 3.1 kg | 3.7 kg | |
Un espace supplémentaire est nécessaire autour de l’Asycube pour pouvoir retirer le module de la plateforme avec l’outil intégré :

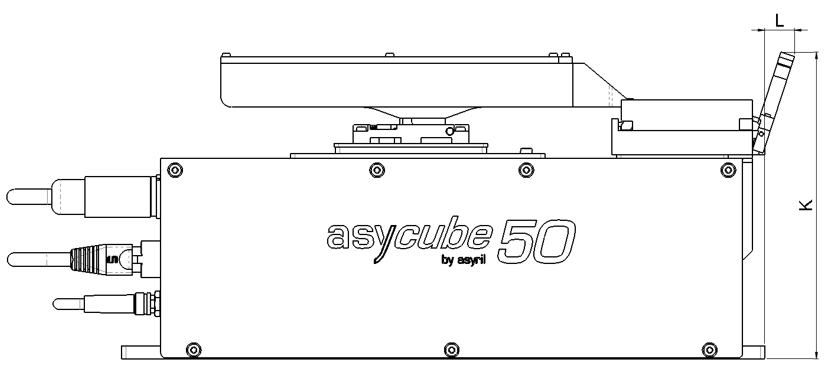

Fig. 9 Dimensions générales avec « levier »
| Caractéristiques | Asycube 50 | Asycube 80 | |
|---|---|---|---|
| Lever footprint | K | 140 mm | 140 mm |
| L | 15 mm | 12 mm |

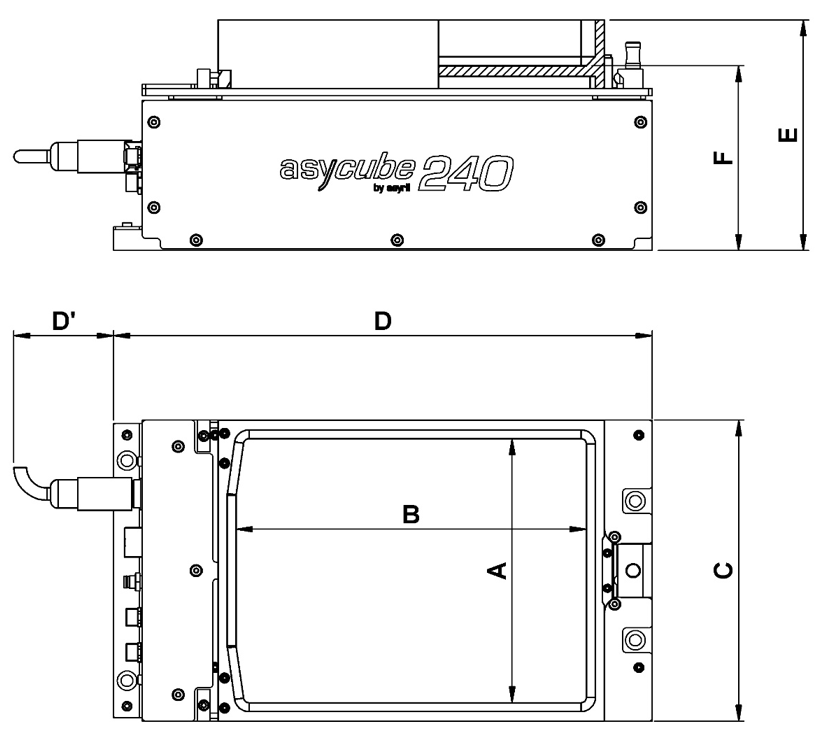

Fig. 10 Dimensions générales Asycube 240
| Caractéristiques | ||
|---|---|---|
| Empreinte au sol | C | 171 mm |
| D | 300 mm | |
| D” | 45 mm | |
| Taille de la plateforme de vibration | A | 150 mm |
| B | 195 mm | |
| Platform height | E | 132 mm |
| F | 105 mm | |
| Poids avec plateforme et rétroéclairage | 4.6 kg | |
Un espace supplémentaire est nécessaire autour de l’Asycube pour pouvoir retirer le module de la plateforme avec l’outil intégré :

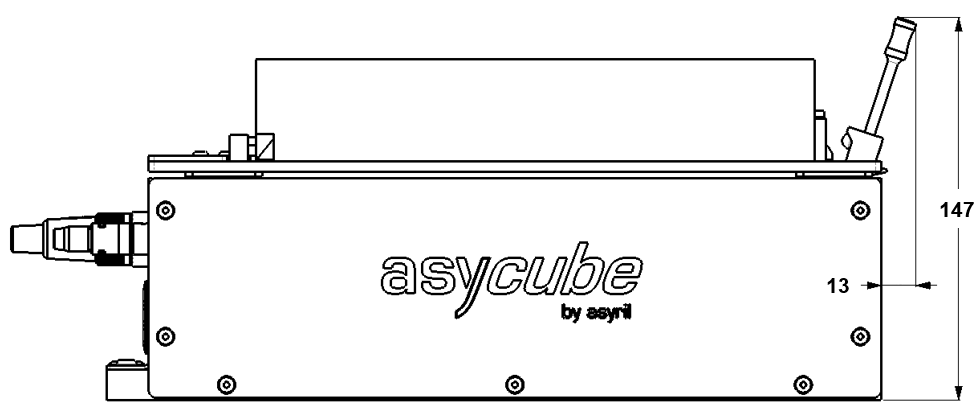

Fig. 11 Dimensions générales avec « levier »

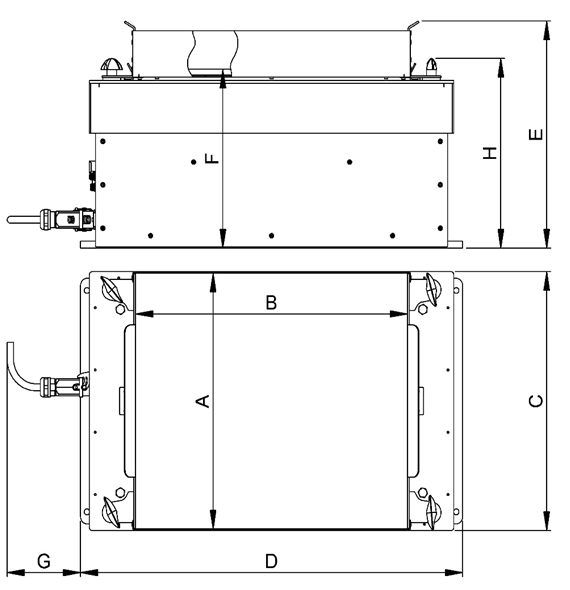

Fig. 12 Dimensions générales Asycube 380/530
| Caractéristiques | Asycube 380 | Asycube 530 | |
|---|---|---|---|
| Empreinte au sol | C | 257 mm | 374 mm |
| D | 498.5 mm | 600 mm | |
| G | 115 mm | 115 mm | |
| Taille de la plateforme de vibration | A | 254 mm | 370 mm |
| B | 325 mm | 427 mm | |
| Platform height | E ± faible déplacement du cadre | 308 ± 6 mm | 328 ± 8 mm |
| E ± grand déplacement du cadre | 333 ± 6 mm | 360 ± 8 mm | |
| F (position de repos) | 245 mm | 258.5 mm | |
| H | 261 mm | 274 mm | |
| Poids avec plateforme et rétroéclairage | 20 kg | 31 kg | |

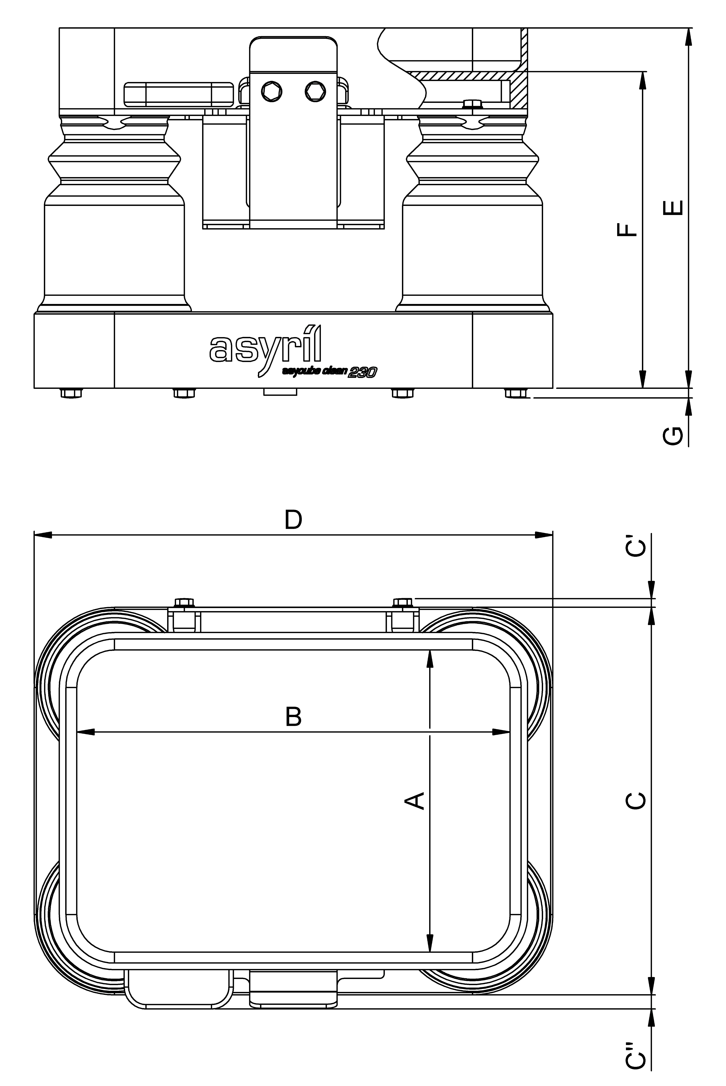

Fig. 13 Dimensions générales de l’Asycube Clean 230
| Caractéristiques | ||
|---|---|---|
| Empreinte au sol | C | 177.5 mm |
| C’ | 4.5 mm | |
| C’’ | 6.5 mm | |
| D | 237.5 mm | |
| G | 5 mm | |
| Taille de la plateforme de vibration | A | 138.5 mm |
| B | 198.5 mm | |
| Platform height | E | 165 mm |
| F | 145 mm | |
| Poids avec plateforme | 10.5 kg | |

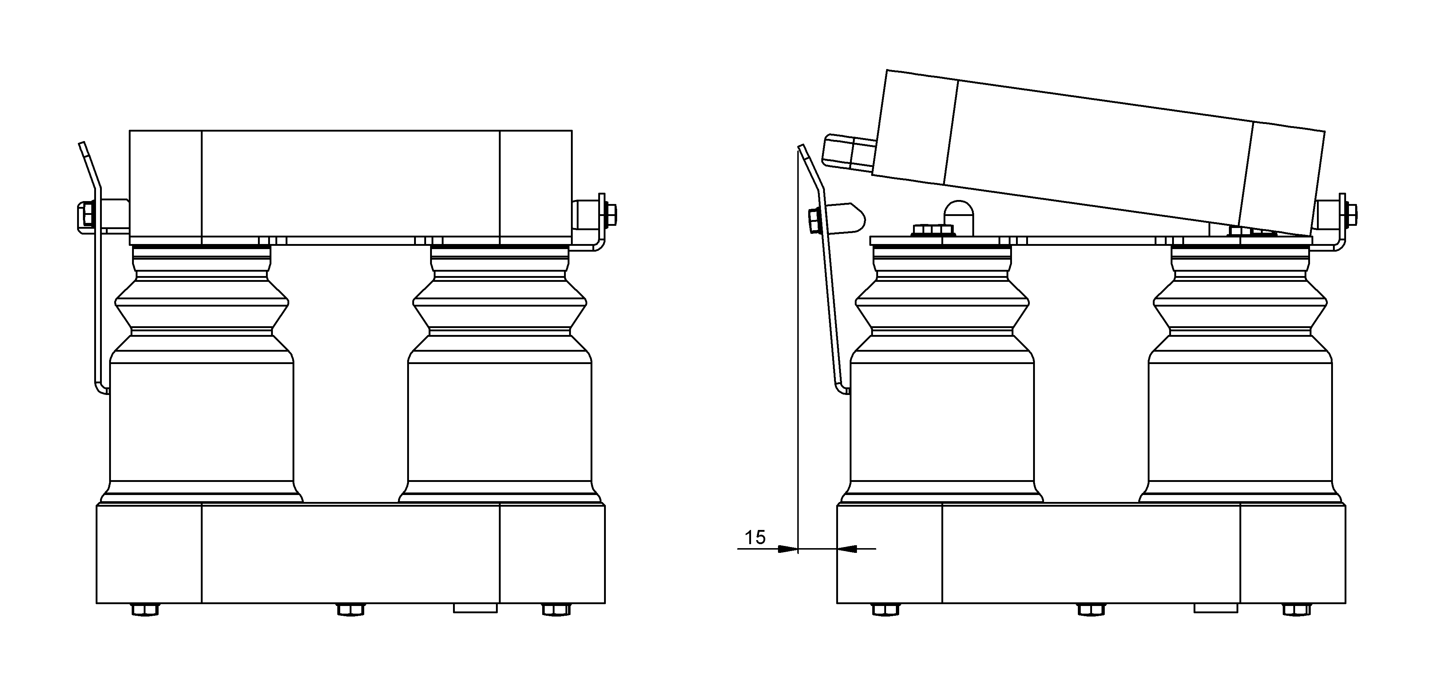

Un espace supplémentaire est nécessaire autour de l’Asycube pour pouvoir retirer le module de la plateforme à l’aide du mécanisme de verrouillage :

Fig. 14 Dimensions générales avec mécanisme de verrouillage
Remarque
Veuillez consulter la section Ôter le module de la plateforme pour plus d’informations sur la manière de retirer la plateforme.
