プラグインのインストールと設定

プラグインは .zip フォルダで提供されます。解凍すると、ライブラリが含まれています。

• Library_PluginMitsubishiCCLinkAsycube(iQ-R).usl

• Library_PluginMitsubishiCCLinkAsycube(iQ-F).usl

• 伝送速度（ボーレート）を変更するための SYCON プロジェクトについては、ゲートウェイの伝送速度（ボーレート）を変更してください（オプション） を参照してください（ ゲートウェイの設定 フォルダ内）

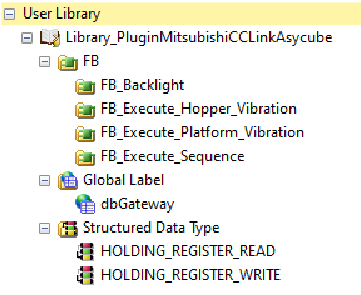

図 139 ライブラリの内容

ライブラリのインストール

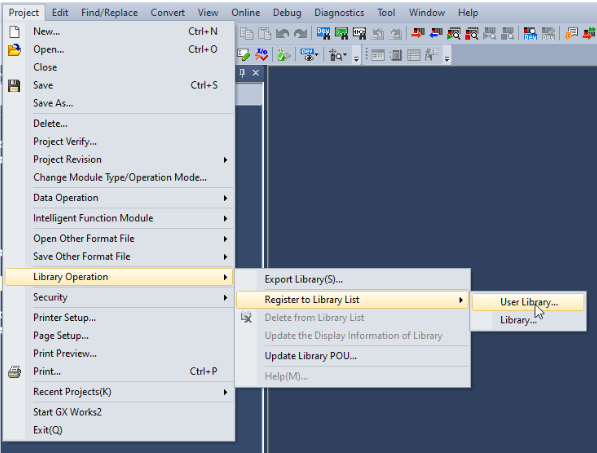

1. 「プロジェクト」→「ライブラリ操作」→「ライブラリリストに登録」→「ユーザーライブラリ」をクリックします。

図 140 ライブラリをインポートしてください

2. Library_PluginMitsubishiCCLinkAsycube.usl を追加する。

レジスタファイルを追加する

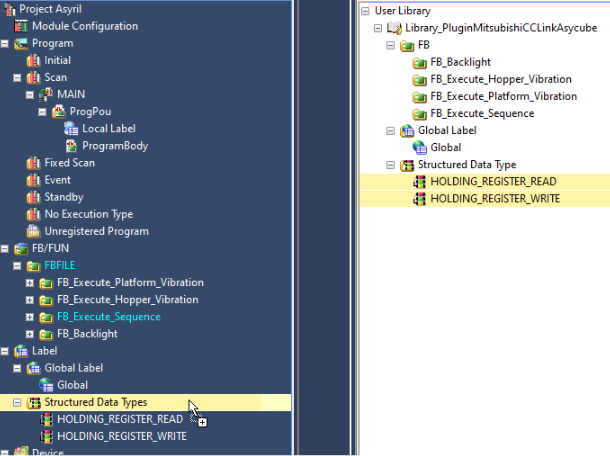

1. プロジェクトの 構造化データ型 にホールディングレジスタを追加する。

図 141 構造化データ型 を追加する

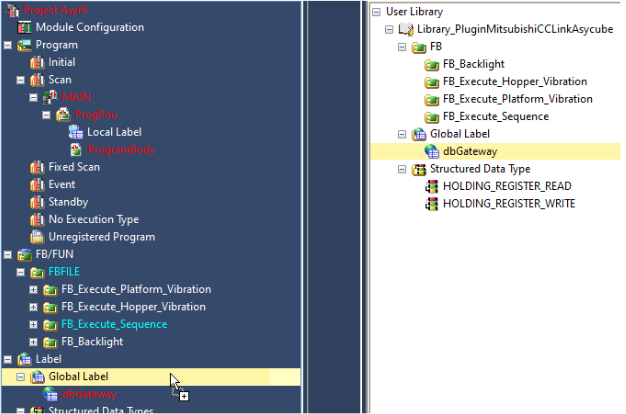

2. プロジェクトの グローバルラベル に dbGateway を追加してください。複数のアジキューブを使用している場合は、このラベルやその内容を複製することで対応できます。もし GX Works 3 からレジストリファイルを上書きするように求められた場合は、 はい を選択してください。

図 142 グローバルラベル を追加する

設定にゲートウェイを追加する

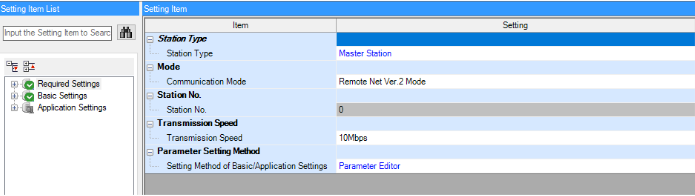

1. 「CC-Linkモジュール」を設定するには、以下のパラメータに従って 必要な設定 を行ってください。アジキューブゲートウェイのデフォルトの伝送速度は 10Mbps です。伝送速度を変更したい場合は、 ゲートウェイの伝送速度（ボーレート）を変更してください（オプション） を参照してください。

図 143 必要な設定

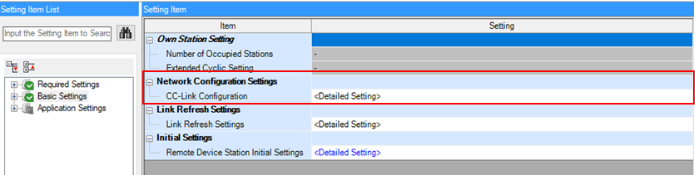

2. 「CC-Link モジュール」 >「基本設定」で、 ネットワーク構成設定 をクリックしてください。

図 144 基本的な設定

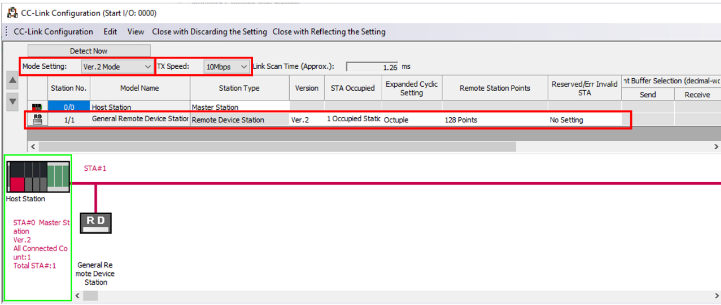

1. モード設定を「Ver. 2 モード」に設定し、TX 速度を確認してください。その後、 すぐに検出する をクリックしてください。

図 145 CC-Link 設定 I/O

2. これで、すべてのリモートステーション（各ゲートウェイ/アジキューブごとに1つ）が表示されるはずです。

3. パラメータが 図 145 のとおりであることを確認してください。

4. 設定を反映させて閉じてください をクリックしてください。

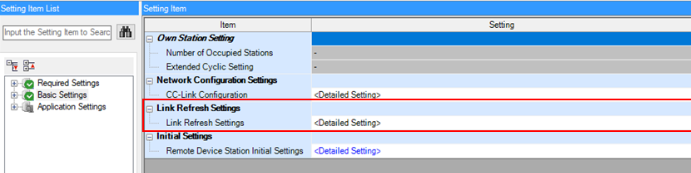

3. 「CC-Linkモジュール」 > 基本的な設定、 リンク設定を反映させる をクリックしてください。

図 146 基本的な設定

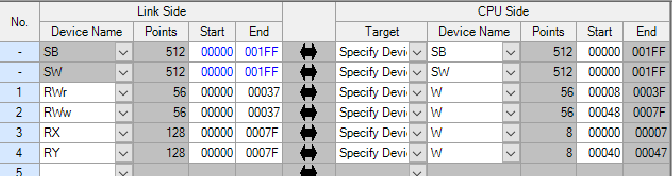

1. CC-Link モジュールと CPU とのリンクを作成します。次に示すように、1つのゲートウェイ/アジキューブ（ステーションアドレスが１つ）のリンクを作成し、 適用 を押してください。

図 147 CC-Link モジュールと CPU 間のリンク

Link I/O

ゲートウェイがプロジェクトに正常に統合されたら、 グローバルラベル でゲートウェイのレジスタ（データ）を割り当てる必要があります。

1. dbGateway ラベルを選択する。

2. regAsycubeRead の 詳細設定 をクリックしてください。

図 148 ライブラリのグローバルラベル

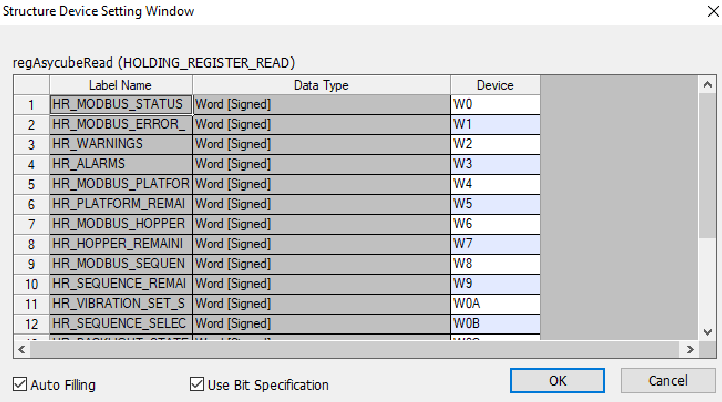

1. デバイスの最初のアドレスを割り当てると、次のアドレスが自動的に設定されます。

図 149 regAsycubeRead のアドレス

3. regAsycubeWrite についても同様の操作を行ってください。

図 150 refAsycubeWrite のアドレス

レジスタを FB に接続してください

異なるブロックの入力には、グローバル変数でインスタンス化されたレジスタ変数（ regAsycubeWrite および regAsycubeRead ）を使用する必要があります。また、 boConnectionFaultedSB 変数は、デバイスのステーション状態変数を使用して設定する必要があります（1 = リモートデバイスが切断された、0 = 通常状態）。

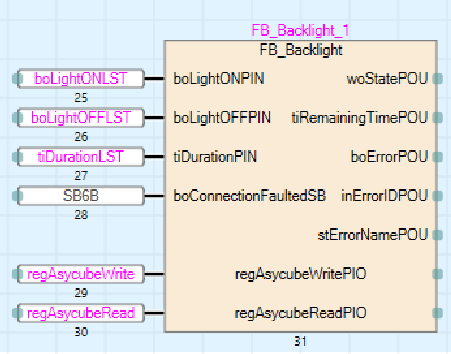

こちらは、入力および出力レジスタの記入済みのアプリケーションの例です。

図 151 統合例

ゲートウェイの伝送速度（ボーレート）を変更してください（オプション）

ゲートウェイの伝送速度（ボーレート）を変更してください（オプション）：

1. Hilscher SYCON.net ソフトウェアツール をダウンロードしてください。

2. Hilscher SYCON.net ソフトウェアツール をインストールしてください。

3. Hilscher SYCON.net ソフトウェアツール を起動します。パスワードなしで OK をクリックしてください。

4. プラグインに付属している cclink プロジェクトを開いてください。

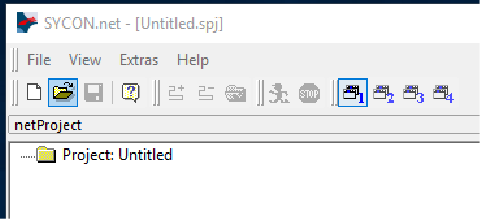

1. 開く をクリックしてください

図 152 プロジェクトを開いてください

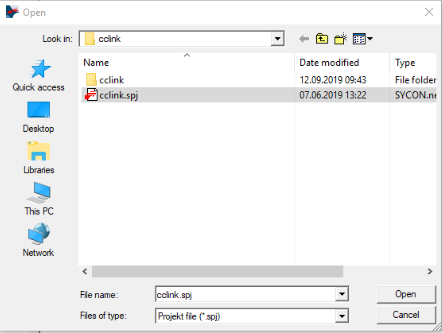

2. プラグインに提供されている cclink.spj ファイルをブラウズして選択してください。

図 153 cclink.spj をクリックしてください

3. 開く をクリックしてください

5. ボーレートを変更してください。

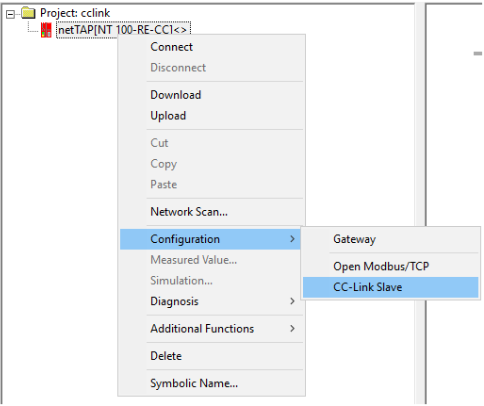

1. netTAP 項目を右クリックしてください。

2. 構成 - CC-Link スレーブ を選択する。

図 154 構成 - CC-Link スレーブ を選択する

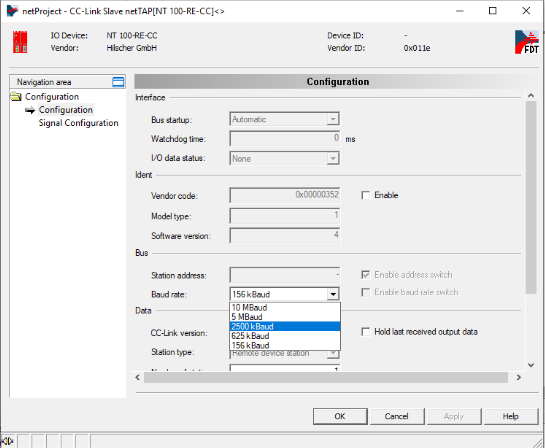

3. ボーレートを希望の値に設定してください。

図 155 ボーレートを希望の値に設定してください

4. OK をクリックしてください。

6. アジキューブ CC-Link ゲートウェイをコンピュータに接続してください。

1. DC24V 電源を接続してください（ 電源接続 ）

2. 付属の USB ケーブルをゲートウェイ（フラップの下）に接続してください。

3. 付属の USB ケーブルをコンピュータに接続してください。

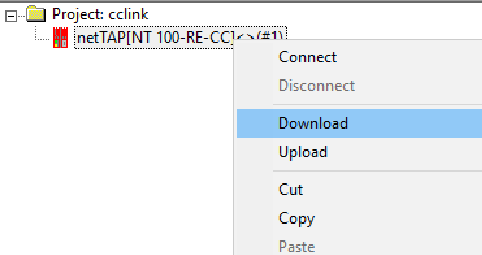

7. 設定をゲートウェイにダウンロードしてください。

1. netTAP 項目を右クリックしてください。

2. ダウンロード をクリックしてください。

図 156 設定をゲートウェイにダウンロードしてください

3. 本当にダウンロードしますか？ という警告が表示されたら、はい をクリックしてください。

4. ダウンロードが成功するまで数秒間お待ちください。

8. 完了してください。

1. SYCON.net ソフトウェアツールを終了してください。

2. USB ケーブルを取り外してください。

3. 電源を切ってください。
