ゲートウェイ接続

電源接続

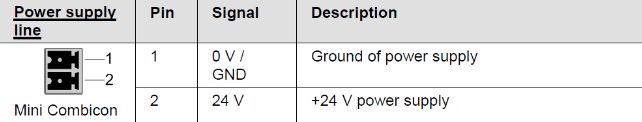

24VDC（130 mA）の電源を、ゲートウェイに付属する裸のプラグに接続してください

../../../_images/gateway_power_supply_cc_link.png

図 134 ゲートウェイ電源

アジキューブ接続

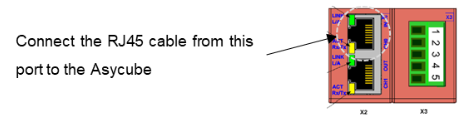

ゲートウェイの X2-IN ポートを RJ45 ケーブルでアジキューブの通信ポートに接続してください（ 図 135 を参照）。アジキューブフィーダーの IP アドレスはデフォルト値である 192.168.127.254 に設定されている必要があります。ゲートウェイの X3 ポートの IP アドレスは 192.168.127.1 です

../../../_images/gateway_ethernet_connection_cc_link.png

図 135 ゲートウェイイーサネット接続

ゲートウェイを機械コントローラに接続してください

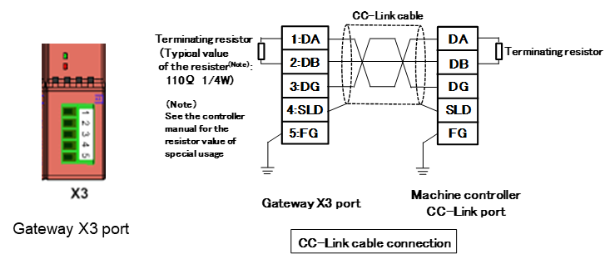

ゲートウェイの X3 ポートを CC-Link ケーブルで機械コントローラの CC-Link ポートに接続してください。

../../../_images/gateway_cc_link_connection.png

図 136 ゲートウェイ CC-Link 接続

電力オン

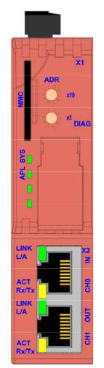

電源をオンにして、アジキューブとゲートウェイの両方に電力を供給してください。ゲートウェイの LED の状態を確認してください：

  • SYS：緑色の定常点灯。

  • APL：２秒オフ、０.５秒オンで緑色が点滅するか、（機械コントローラが稼働している場合）緑色の定常点灯。

  • X2 LINK IN (CH0) L/A：緑色の定常点灯または緑色の点滅。

  • X3 LINK：緑色の定常点灯。

  • 他の LED も点灯または点滅する場合があります。

../../../_images/gateway_overview_cc_link.png

図 137 ゲートウェイの概要

ステーションアドレスを変更してください

場合によっては、ゲートウェイのステーションアドレスを変更する必要があります。ステーションアドレスは、２つのハードウェアスイッチで設定されます。アドレスは１から６４まで設定可能です。小さなマイナスドライバーを使って、スイッチを希望のアドレスに回してください。

../../../_images/hardware_switch_change.png

図 138 ステーションアドレスを変更するためのハードウェアスイッチ
