電気的インターフェース
アジキューブは、独自のコントローラを搭載したスタンドアローンモジュールです。アジキューブの電気的インターフェースは、製品の背面にあります。Asycube Clean 230 の電気的インターフェースは、製品の下にあります。

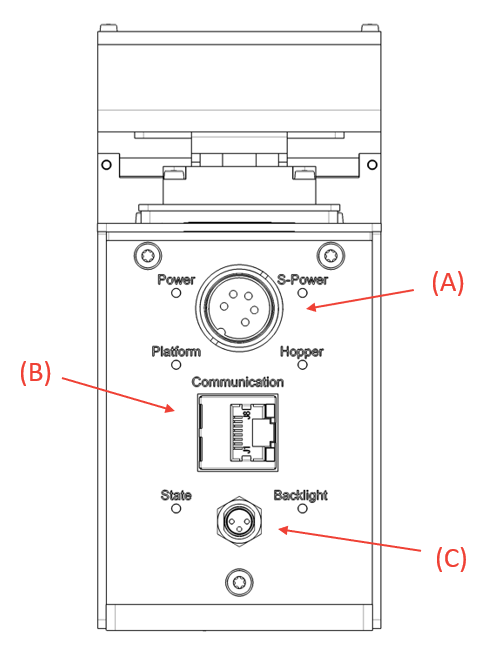

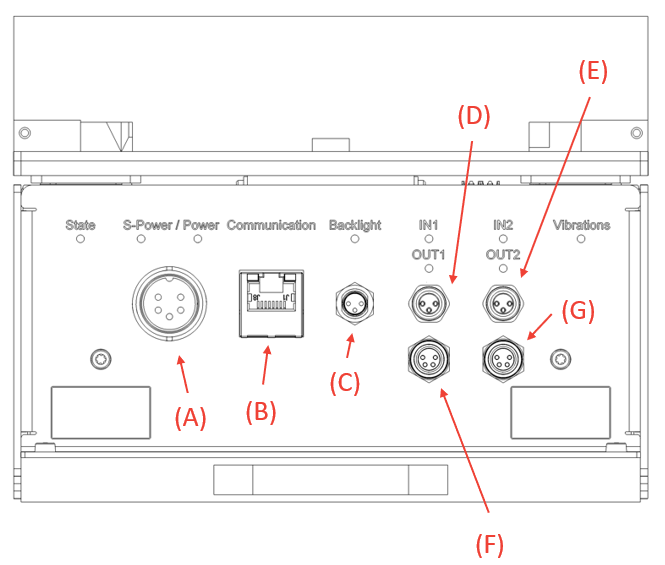

図 27 Asycube 240 の電気的インターフェース
(A) 電源接続 （電気的インターフェースと電源接続）
(B) 通信 イーサネット接続（RJ45）
(C) バックライトの同期化 （電気的インターフェースとバックライトの同期化）
(D) デジタルインプット１
(E) デジタル入力 ２

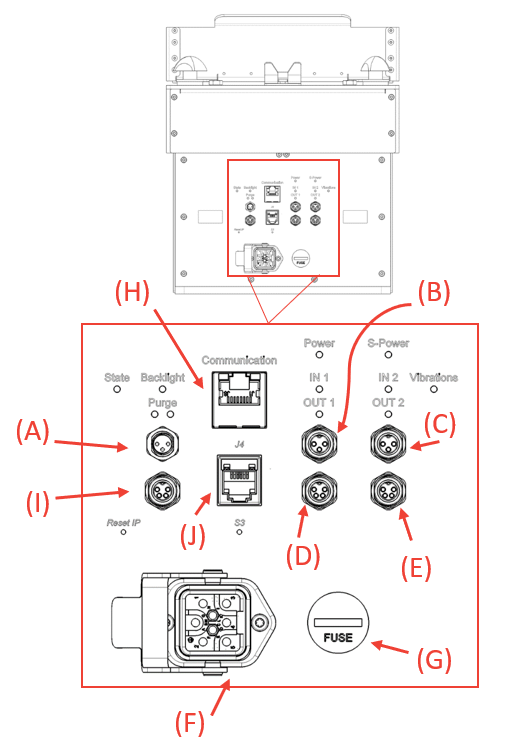

図 28 Asycube 380/530 の電気的インターフェース
(A) バックライトの同期化 （電気的インターフェースとバックライトの同期化）
(B) デジタル入力１
(C) デジタル入力２
(E) ホッパー
(F) 電源接続 （電気的インターフェースと電源接続）
(G) ヒューズ (電気的インターフェースとヒューズ)
(H) イーサーネット接続（RJ45）
(I) パージコネクタ （電気的インターフェースとパージコネクター）
(J) プログラミング接続（RJ12）（アジリルの社内使用）
(K) 初期設定の IP アドレスを使って、IP アドレスを復元する。 （IP アドレスの回復)

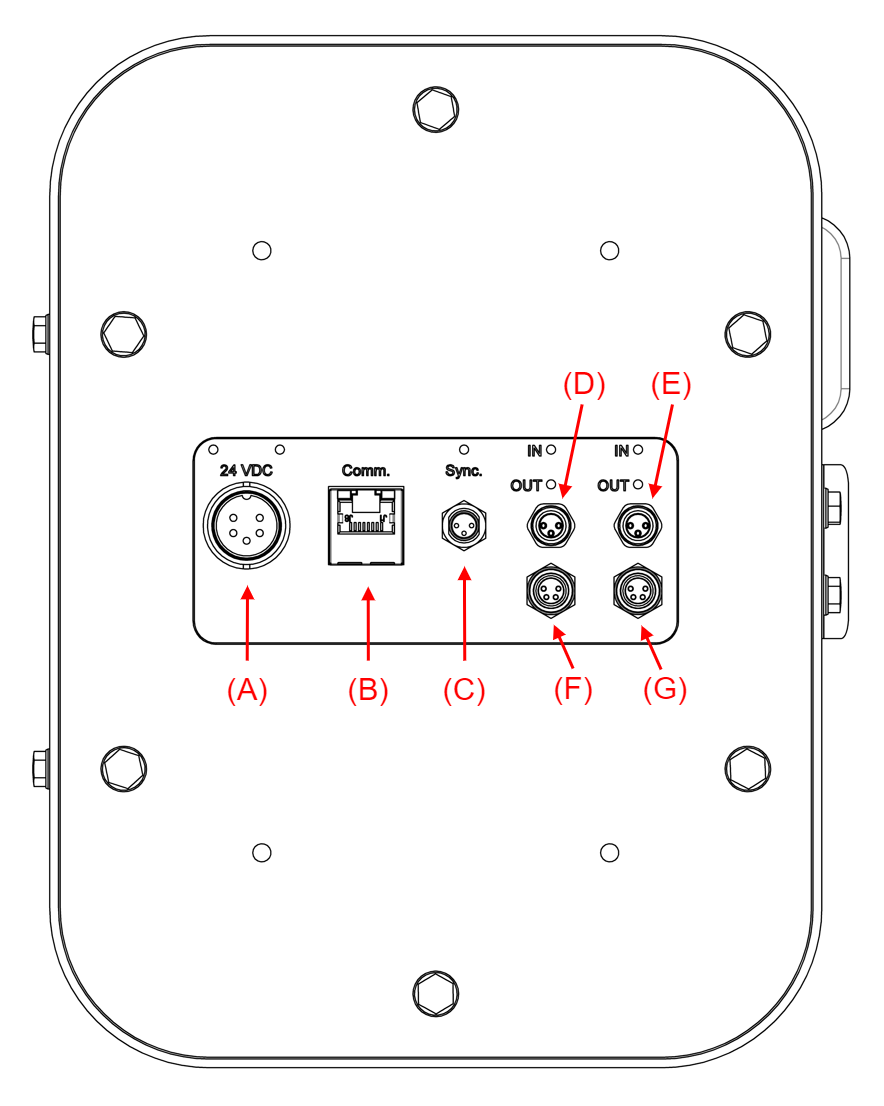

図 29 Asycube Clean 230 の電気的インターフェース
(A) 電源接続 （電気的インターフェースと電源接続）
(B) 通信 イーサネット接続（RJ45）
(C) バックライトの同期化 （Asycube Clean 230 はバックライトを装備していないので、該当していません）
(D) デジタルインプット１
(E) デジタル入力 ２
注釈
ケーブルはフィーダーには含まれませんが、別途注文することができます。詳しくは、 ケーブル をご覧ください。
