電源接続

重要

• アジキューブに電源を入れる前に、お使いの配電電圧が公称電圧（ DC24V ）と同じであることを確認してください。

• 公称電圧は、PELV 回路（保護特別低電圧回路）を使用してください。

• 0V と 24V の配線を間違えると、修復不可能な損害を与え、保証が無効になることがあります。

• ご使用のアジキューブのタイプについて、本セクションに記載されている電源に関する推奨事項に厳密に従ってください。

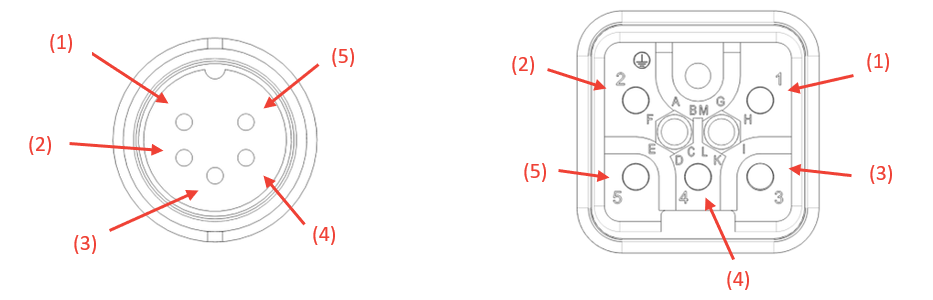

図 30 Power connector Asycube 50/80/240/Clean 230 (left); Asycube 380/530 (right)

表 9 電源コネクタのピン配列

ピン	信号の説明	ケーブル（オプション）
(1)	24VDC PELV S-電源	１
(2)	0V GND S-電源	２
(3)	24VDC 電源	３
(4)	0V GND 電源	4
(5)	アース	PE

表 10 電源コネクタのタイプ

	50/80/240/Clean 230	380/530
コネクタタイプ（アジキューブ側）	M16、5極、雄ねじ	ハーティング 09 12 005 3004

表 11 電力定格

特徴	Asycube 50/80	Asycube 240	Asycube 380	Asycube 530	Asycube Clean 230
電圧	DC24V＋5%	DC24V＋5%	DC24V＋5%	DC24V＋5%	DC24V＋5%
電力 の電流消費量	5 A	5 A	4 A [1]	6 A [1]	5 A
S-Power の電流消費量	1 A	3 A	16 A [1]	14 A [1]	N/A [2]
消費電流の合計	6 A	8 A	20 A	20 A	5 A

[1] (1,2,3,4)

Asycube 380/530 では、 S-Power と 電力 の 2 つの異なる電源を使用する必要があります

[2]

For Asycube Clean 230, connect S-Power and Power together

Asycube 50/80Asycube 240Asycube 380/530Asycube Clean 230

注釈

電源 と S-Power は、単一の電源または2つの異なる電源に接続することができます。電源を選択する際は、 表 11 に記載された推奨定格電流値に基づき、3秒間の150%の電流余裕を確保してください。なお、アジキューブ内部で 2つの電源の 0 V-GND およびアース信号が接続されています。

注釈

S-Power は、バックライトの安全電源です。この S-Power を切断すると、バックライトは確実に OFF になります。

以下の接続図は、バックライトの安全な消灯のために外部リレーを使用する必要がある場合に、アジキューブを接続する方法を示しています。いずれの場合も、バックライトを使用するためには、 電源 と S-Power の両方を供給する必要があります。

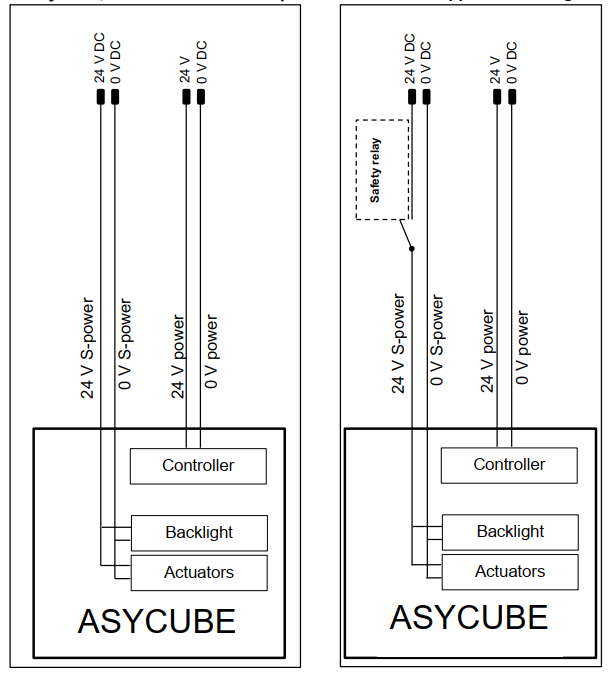

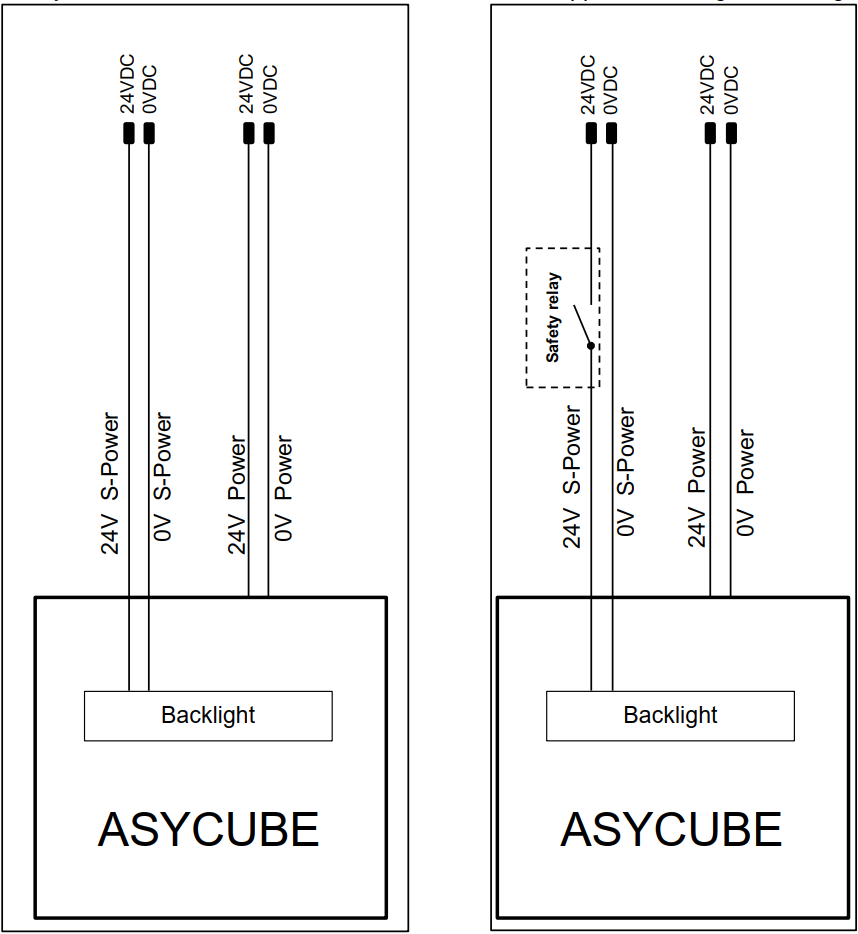

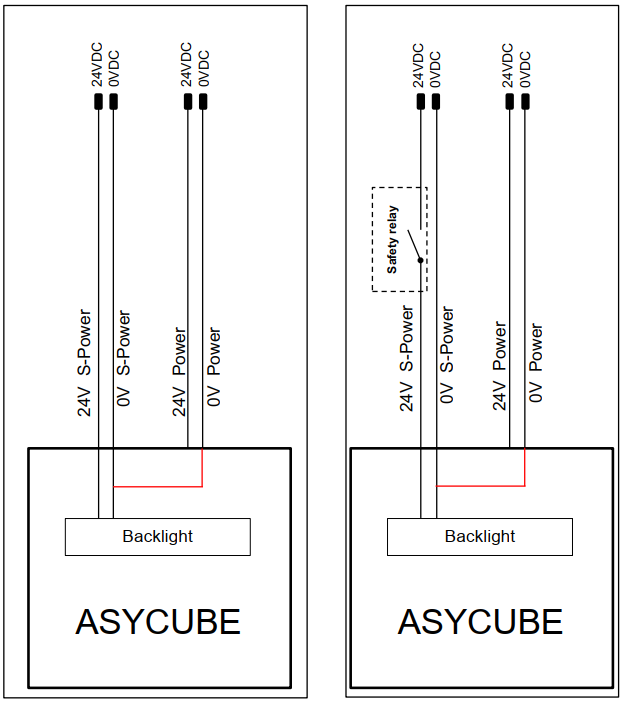

図 31 安全リレーなしと安全リレーありの電源接続
