電気的インターフェース
Asycube is a standalone module with its own controller. The electrical interfaces of the Asycube are located at the back of the product. The electrical interfaces of the Asycube Clean 230 are located underneath the product.

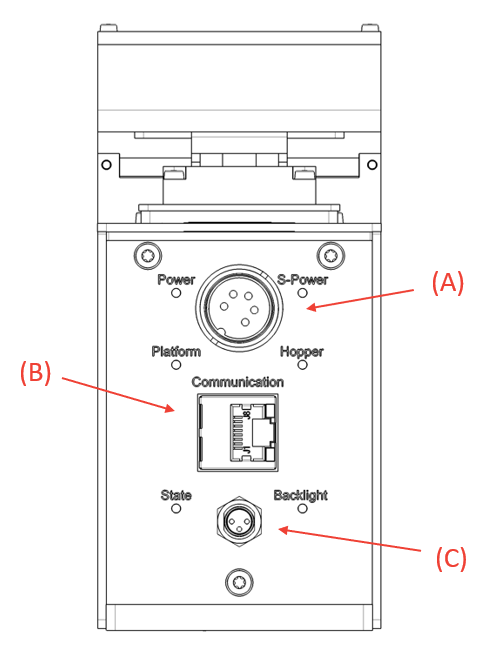

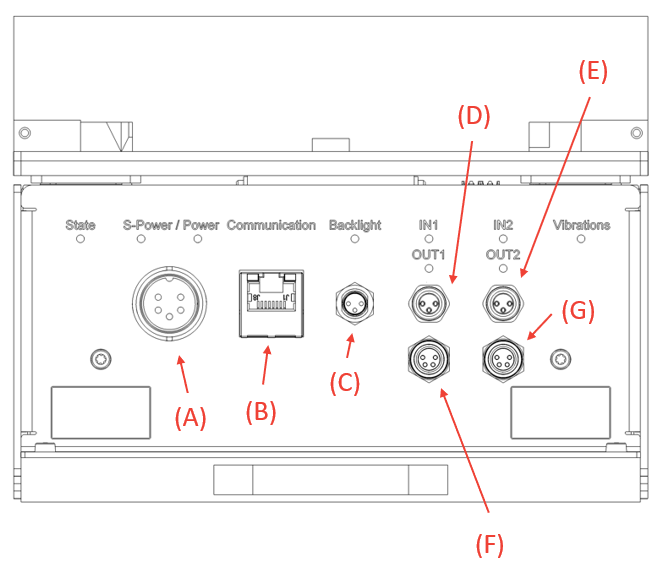

図 27 Electrical interfaces to the Asycube 240
(A) 電源接続 （電気的インターフェースと電源接続）
(B) 通信 イーサネット接続（RJ45）
(C) バックライトの同期化 （電気的インターフェースとバックライトの同期化）
(D) デジタルインプット１
(E) デジタル入力 ２

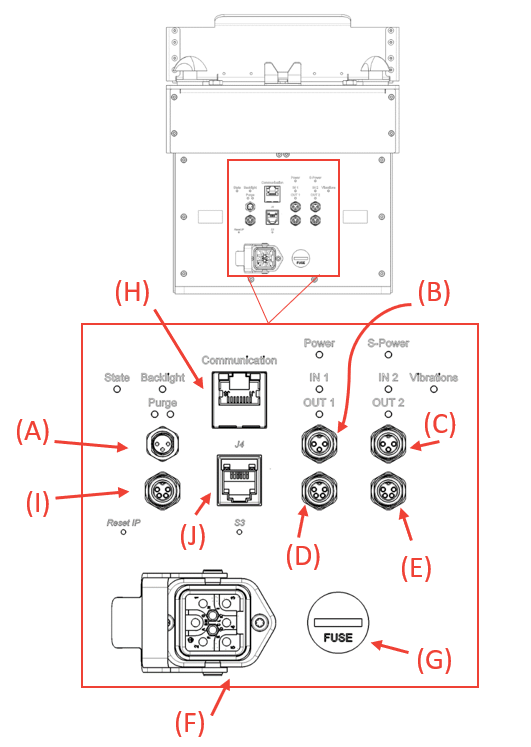

図 28 Electrical interfaces to the Asycube 380/530
(A) バックライトの同期化 （電気的インターフェースとバックライトの同期化）
(B) デジタル入力１
(C) デジタル入力２
(E) ホッパー
(F) 電源接続 （電気的インターフェースと電源接続）
(G) ヒューズ (電気的インターフェースとヒューズ)
(H) イーサーネット接続（RJ45）
(I) パージコネクタ （電気的インターフェースとパージコネクター）
(J) プログラミング接続（RJ12）（アジリルの社内使用）
(K) 初期設定の IP アドレスを使って、IP アドレスを復元する。 （IP アドレスの回復)

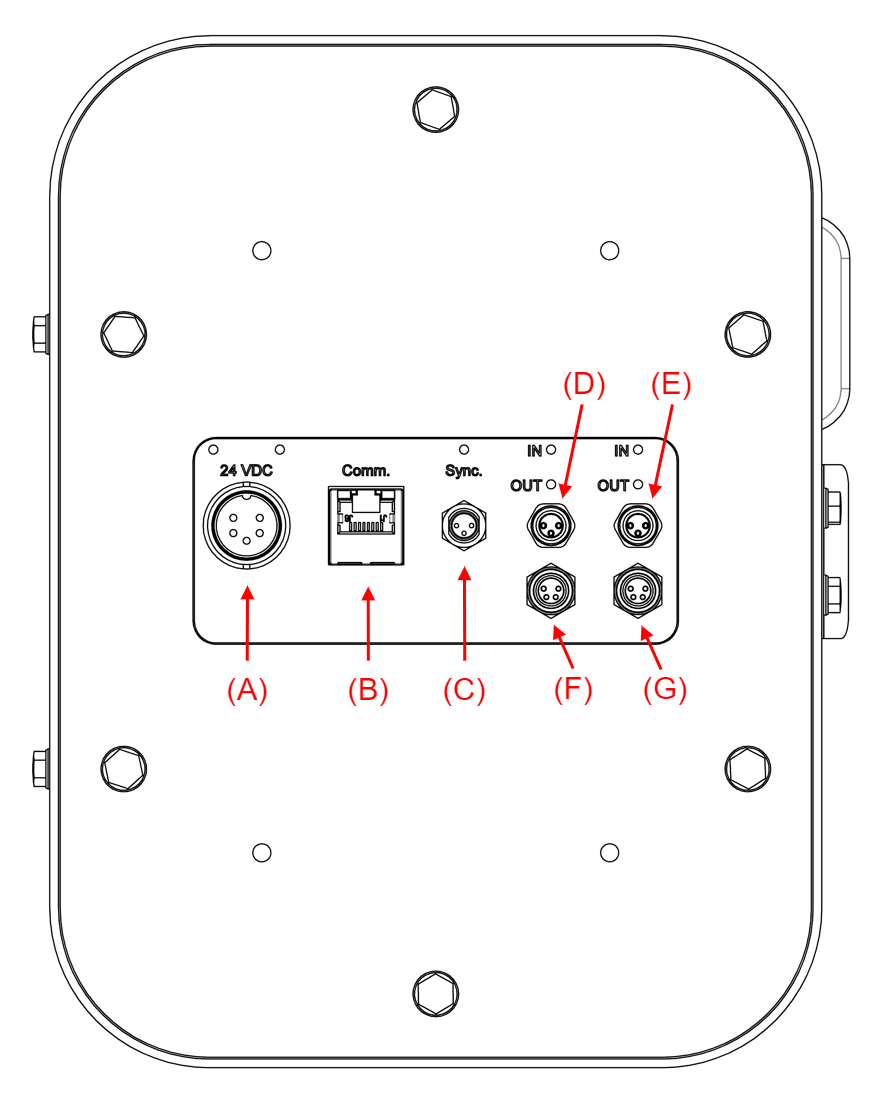

図 29 Electrical interfaces to the Asycube Clean 230
(A) 電源接続 （電気的インターフェースと電源接続）
(B) 通信 イーサネット接続（RJ45）
(C) バックライトの同期化 (not available as the Asycube Clean 230 has no integrated backlight)
(D) デジタルインプット１
(E) デジタル入力 ２
注釈
ケーブルはフィーダーには含まれませんが、別途注文することができます。詳しくは、 ケーブル をご覧ください。
