立ち上げ

ここでは、「製品の開梱」から「アジキューブの運転開始」までをご案内します。

アジキューブの取り付け

• アジキューブを開梱してください。

• Use the holes in the base plate of the Asycube ( see Mounting interfaces) to fix it to a solid base with the following screws :

Asycube 50	M5
Asycube 80	M5
Asycube 240	M6
Asycube 380	M8
Asycube 530	M8
Asycube Clean	M5

ヒント

詳しくは、 機械的インテグレーション を参照してください。アジキューブをしっかりとしたプラットフォームに固定することが大切です。

アジキューブを電気的に接続

オプションの電源ケーブルを使って、アジキューブを DC24V に接続してください。

重要

• 0V と 24V の配線を誤ると、修復不可能な損傷を引き起こし、保証が無効になる可能性があります。

• 電源接続 に記載されている電源供給の推奨事項を厳守してください。

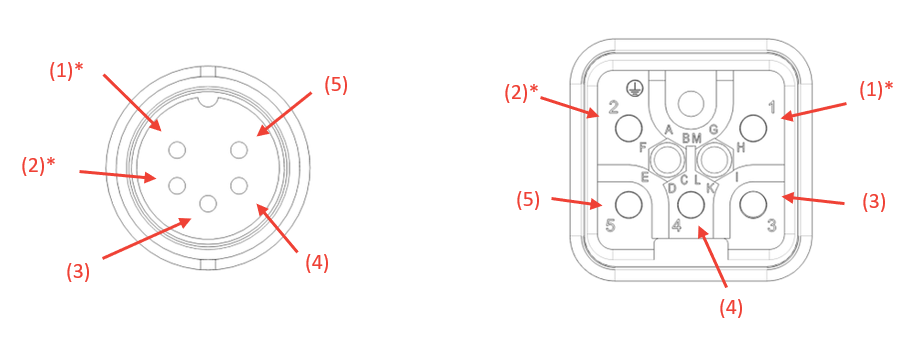

(1)*	24V PELV S-Power*
(2)*	0V GND S-Power*
(3)	24V PELV Power
(4)	0V GND 電源
(5)	アース

* S-Power（安全電源）がバックライトや出力を使用するために必要です。

図 4 Asycube 50/80/240/Clean (left) Asycube 380/530 (right)

特徴	Asycube 50/80	Asycube 240	Asycube 380	Asycube 530	Asycube Clean 230
電圧	DC24V＋5%	DC24V＋5%	DC24V＋5%	DC24V＋5%	DC24V＋5%
電力 の電流消費量	5 A	5 A	4 A [1]	6 A [1]	5 A
S-Power の電流消費量	1 A	3 A	16 A [1]	14 A [1]	N/A [2]

[1] (1,2,3,4)

Asycube 380/530 では、 S-Power と 電力 の 2 つの異なる電源を使用する必要があります

[2]

For Asycube Clean 230, connect S-Power and Power together

イーサネット通信（RJ45）の設定

アジキューブの接続には２つの方法があります。１つは、EYE+（アイプラス）を使用して、当社の ドキュメント を参照する方法です。もう１つは、アジキューブをコンピュータに接続し、当社の Asycube Studio のソフトウェアを使用することも可能です。

パソコンの IP アドレスをアジキューブと同じネットワークに変更してください（ 表 6）。

表 6 アジキューブの IP アドレス初期設定

IP アドレスの初期設定	192.168.127.254
サブネットマスクの初期設定	255.255.255.0
ポート	4001

ヒント

コンピュータの IP アドレスの変更に関してのヘルプが必要な場合は、 Windows パソコンの IP アドレスの変更方法 を確認してください。

注釈

詳しくは、 通信 を参照してください。
