Connexion de la passerelle

Connexion de l’alimentation électrique

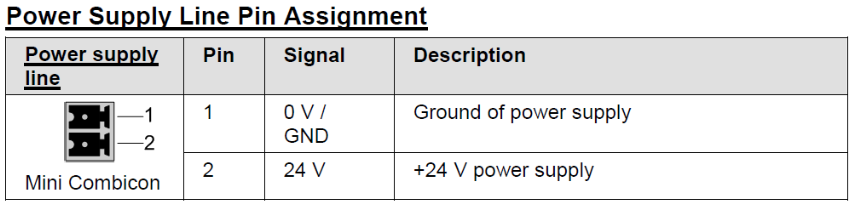

Branchez l’alimentation 24VDC (130 mA) sur la prise nue fournie avec la passerelle.

../../../_images/gateway_power_supply_ethercat.png

Fig. 163 Alimentation de la passerelle

Connexion à l’Asycube

Connectez le port X3 de la passerelle au port de communication de l’Asycube à l’aide d’un câble RJ45 (voir Fig. 164). L’adresse IP de la plateforme Asycube DOIT être réglée sur sa valeur par défaut 192.168.127.254. L’adresse IP du port X3 de la passerelle est 192.168.127.1.

../../../_images/gateway_ethernet_connection_ethercat.png

Fig. 164 Connexion Ethernet de la passerelle

Connexion de l’API

Connectez le port X2-IN de la passerelle au port bus de terrain Ethernet du contrôleur de la machine à l’aide d’un câble RJ45 (voir Fig. 164). L’adresse IP du port X2-IN de la passerelle est définie comme 192.168.127.254 et ne peut pas être modifiée.

Allumage

Allumez l’alimentation électrique pour alimenter à la fois l’Asycube et la passerelle. Vérifiez l’état des LED de la passerelle :

  • SYS : vert continu

  • APL : vert clignotant, éteint 2s et allumé 0,5s ou vert continu (si le contrôleur de la machine fonctionne).

  • X2 LINK IN (CH0) L/A : vert continu ou vert clignotant.

  • X3 LINK : vert continu.

  • D’autres LED peuvent également s’allumer ou clignoter.

../../../_images/gateway_overview_ethercat.png

Fig. 165 Aperçu de la passerelle
