En quoi consiste l’Asycube ?
Aperçu
L’Asycube établit de nouveaux standards en matière d’alimentation de petites pièces. Sa technologie de vibration sur 3 axes permet une alimentation rapide et flexible de petites pièces (0.1 mm à 150 mm) à un robot et un système de vision.
Le cœur de l’Asycube est une plateforme qui peut vibrer dans trois directions orthogonales. En sélectionnant les signaux de vibration appropriés, une grande flexibilité dans le déplacement des pièces sur la plateforme (vers l’avant, l’arrière, les côtés) est obtenue et le retournement des pièces rendu possible.

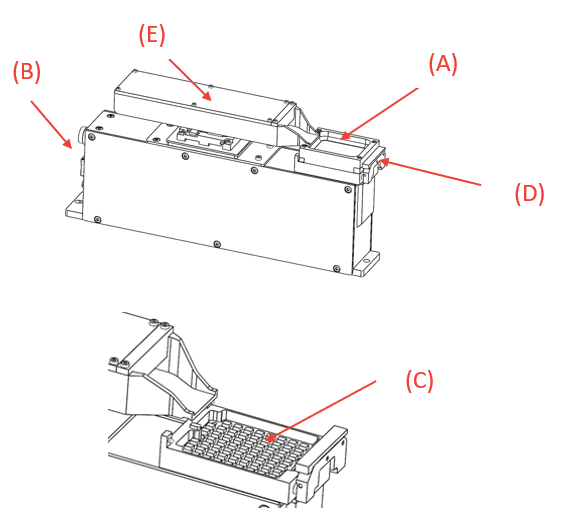

(A) Une Plateforme vibrante (en option).
(B) Des Interfaces électriques (communication, alimentation, E/S…).
(C) Un Rétroéclairages intégré (en option, non disponible pour l’Asycube Clean 230) permettant de reconnaître facilement les pièces à partir d’une caméra placée au-dessus de la plateforme. Pour plus d’informations sur la couleur du rétroéclairage et la procédure de remplacement du rétroéclairage, veuillez consulter la section Changement/installation du rétroéclairage.
(D) Un mécanisme intégré permettant de facilement Ôter le module de la plateforme sans outil supplémentaire.
(E) Une trémie amovible et intégrée où sont stockés les composants (en option).

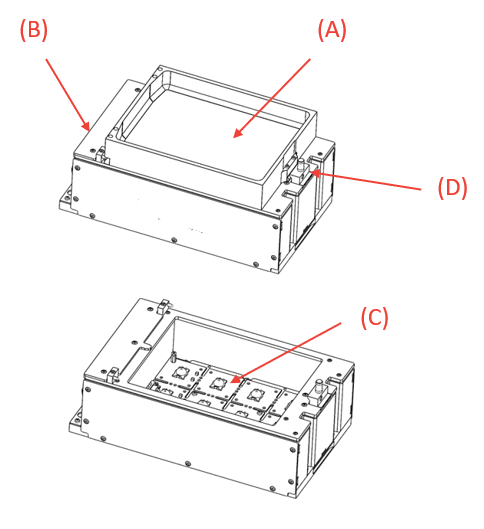

(A) Une Plateforme vibrante (en option).
(B) Des Interfaces électriques (communication, alimentation, E/S…).
(C) Un Rétroéclairages intégré (en option) permettant de reconnaître facilement les pièces à partir d’une caméra placée au-dessus de la plateforme. Pour plus d’informations sur la couleur du rétroéclairage et la procédure de remplacement du rétroéclairage, veuillez consulter la section Changement/installation du rétroéclairage.
(D) Un mécanisme de verrouillage permettant de facilement Ôter le module de la plateforme sans outils supplémentaires.

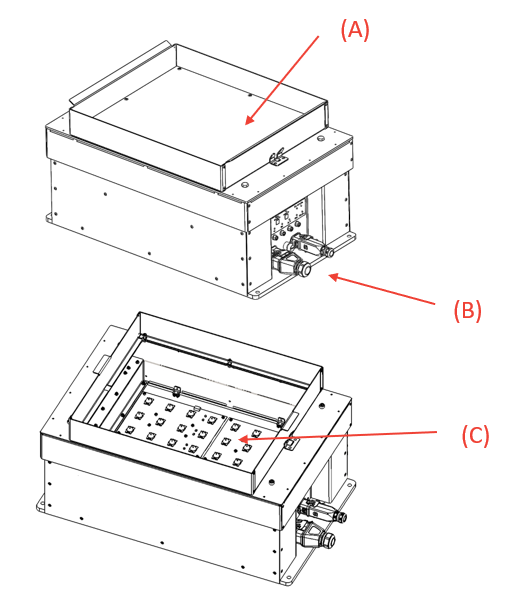

(A) Une Plateforme vibrante (en option).
(B) Des Interfaces électriques (communication, alimentation, E/S…).
(C) Un Rétroéclairages intégré (en option, non disponible pour l’Asycube Clean 230) permettant de reconnaître facilement les pièces à partir d’une caméra placée au-dessus de la plateforme. Pour plus d’informations sur la couleur du rétroéclairage et la procédure de remplacement du rétroéclairage, veuillez consulter la section Changement/installation du rétroéclairage.

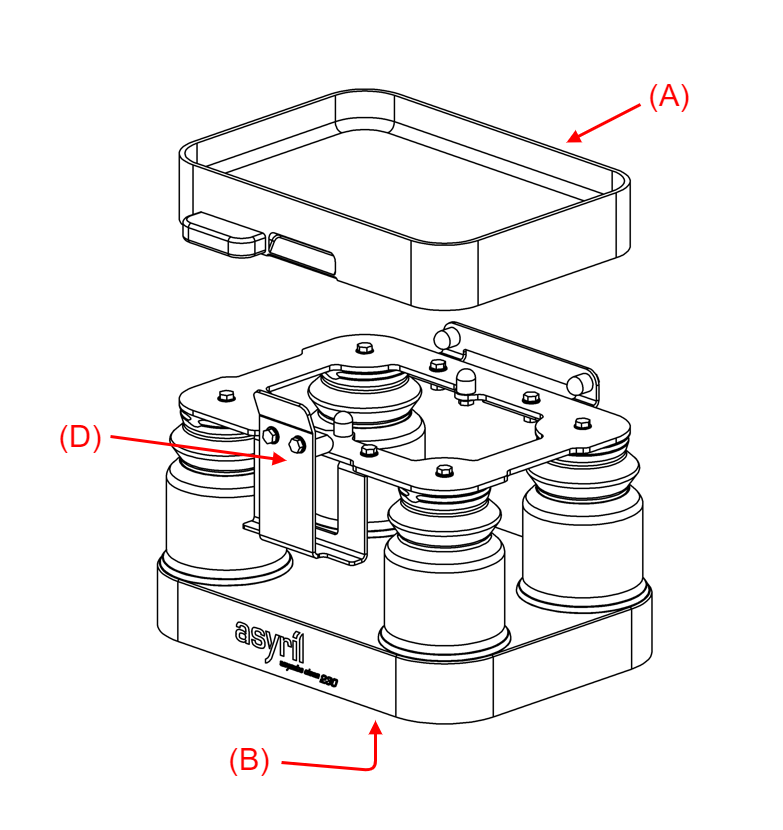

(A) Une Plateforme vibrante (en option).
(B) Des Interfaces électriques (communication, alimentation, E/S…).
(D) Un mécanisme de verrouillage permettant de facilement Ôter le module de la plateforme sans outils supplémentaires.
Remarque
Pour plus d’informations sur la procédure de contrôle des vibrations de la plateforme, veuillez vous référer à la section Asycube Studio.
Remarque
L’Asycube Clean 230 ne dispose pas de rétroéclairage.
Éléments facultatifs
En fonction de votre application, les éléments facultatifs suivants pourraient être nécessaires :
Câbles pour la connexion de l’Asycube, la synchronisation du rétroéclairage, les entrées/sorties et l’alimentation.
Gateway pour la communication par bus de terrain
Remarque
Le système de purge et le rétroéclairage ne sont pas disponibles pour l’Asycube Clean 230.
Important
Si les articles reçus ne correspondent pas à votre commande ou sont endommagés, ne signez pas le reçu. Contactez Asyril le plus rapidement possible.
Extension de garantie
Une extension de garantie gratuite de 24 mois supplémentaires vous est proposée pour votre système d’alimentation flexible Asycube, portant la période de garantie totale de votre produit à 36 mois. Enregistrez votre Asycube pour bénéficier de cette offre.
