Plateforme personnalisée

Une plateforme personnalisée est nécessaire pour orienter correctement les pièces lorsque la position de repos naturelle des pièces ne correspond pas à l’orientation de prise. Des plateformes spécifiques peuvent être conçues pour inclure des rainures, des trous, des poches, etc.

Remarque

Les plateformes personnalisées sont développées sur demande par l’équipe de support d’Asyril. Pour plus d’informations, contactez-nous.

Alors que les Plateformes standard sont livrées avec le Kit de fixation (la cadre pour les Asycubes 380/530), il doit être commandé séparément pour les plateformes personnalisées.

Rainures

Une plateforme dotée de rainures profondes est utilisée pour alimenter des composants de type vis qui doivent être disposés de manière verticale. Une plateforme avec des rainures non traversantes est utilisée pour alimenter des composants d’une longueur maximale de 60 mm, voir Fig. 55. Pour les pièces plus longues, les rainures sont réalisées sur toute l’épaisseur de la plaque, voir Fig. 56.

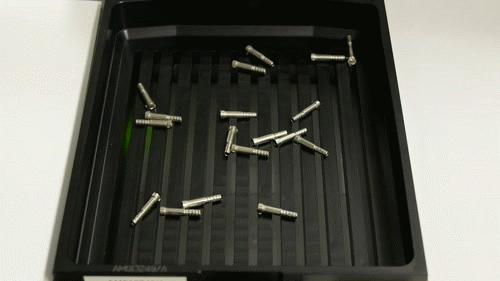

Fig. 54 Représentation d’une plateforme avec rainures

La largeur de la rainure (d’) est déterminée par le diamètre de la pièce (d). En général, 0,05mm à 0,1mm sont ajoutés au diamètre maximal (permettez une certaine marge !). Il faut également tenir compte de la marge sur la largeur de la rainure, qui dépend de l’usinage et n’est pas identique sur toutes les tailles d’Asycube. Une tolérance de 0/+ est à privilégier.

La profondeur de la rainure (L’) n’est généralement pas très importante car la pièce ne repose pas sur le fond. Elle doit donc être suffisamment grande pour permettre à la pièce de basculer et de ne pas toucher le fond. Une marge de 0/+ est généralement utilisée.

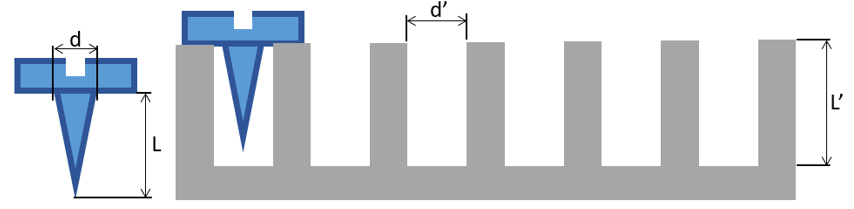

Fig. 55 Des rainures non traversantes peuvent être réalisées pour des pièces d’une longueur maximale de 60 mm.

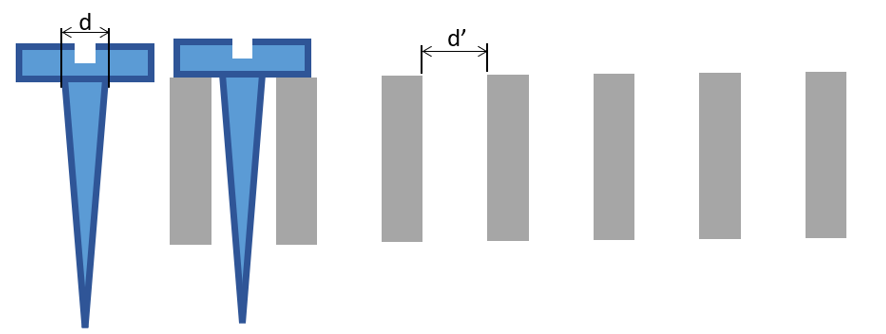

Fig. 56 Pour les pièces d’une longueur supérieure à 60 mm, des rainures traversantes sur toute l’épaisseur de la plaque doivent être réalisées.

	d’	L’
Asycube 50	d + 0.05mm	L’ > L
Asycube 80	d + 0.05mm	L’ > L
Asycube 240	d + 0.1mm	L’ > L
Asycube 380	d + 0.5mm	-
Asycube 530	d + 1.0mm	-

Trous

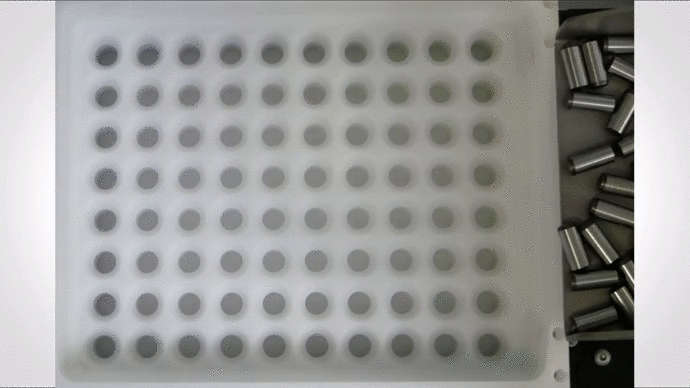

Les trous sont utiles lorsque des composants cylindriques doivent être alimentés et présentés en position verticale.

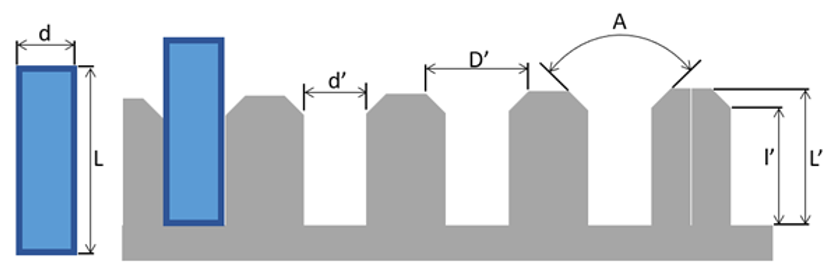

Fig. 57 Représentation d’une plateforme avec des trous

Le diamètre du trou (d’) est la dimension la plus importante de la plateforme. Le diamètre doit être suffisamment grand pour permettre à la pièce de se redresser une fois à l’intérieur du trou. Pour les pièces d’un diamètre allant jusqu’à 3.5 mm, il convient d’ajouter 0.05 mm au diamètre maximal de la pièce (d). Pour les pièces plus grandes dont le diamètre est supérieur à 3.5 mm, ainsi que pour les pièces non cylindriques (par exemple coniques), un diamètre plus grand est nécessaire.

Le trou doit être suffisamment profond (l’) pour permettre de guider la pièce le long des parois si nécessaire. Si la pièce repose sur le fond, il n’est pas nécessaire de prévoir un long guide.

Il est préférable de guider la pièce au moins sur 1/3 de sa hauteur (L), idéalement ½, afin que la pièce reste le plus vertical possible.

Il convient également de prêter attention à la hauteur résiduelle de la pièce au-dessus de la plateforme (L’).

Le chanfrein (A) est essentiel pour permettre à la pièce de tomber dans le trou. Dans la plupart des cas, l’angle du chanfrein est de 60°.

	D’	d’	l’	A
Asycube 50	> 0.5*L	d + 0.05mm	0.5*L	60
Asycube 80	> 0.5*L	d + 0.05mm	0.5*L	60
Asycube 240	> 0.5*L	d + 0.1mm	0.5*L	60
Asycube 380	> 0.5*L	d + 0.5mm	0.5*L	60
Asycube 530	> 0.5*L	d + 1.0mm	0.5*L	60
