Elektrische Schnittstellen
Asycube is a standalone module with its own controller. The electrical interfaces of the Asycube are located at the back of the product. The electrical interfaces of the Asycube Clean 230 are located underneath the product.

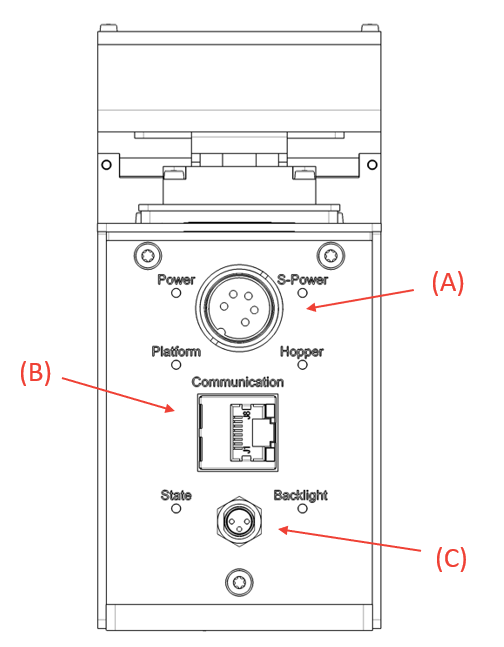

Abb. 26 Electrical interfaces to the Asycube 50/80
(A) Stromanschluss
(B) Ethernet-Anschluss (RJ45) für die Kommunikation

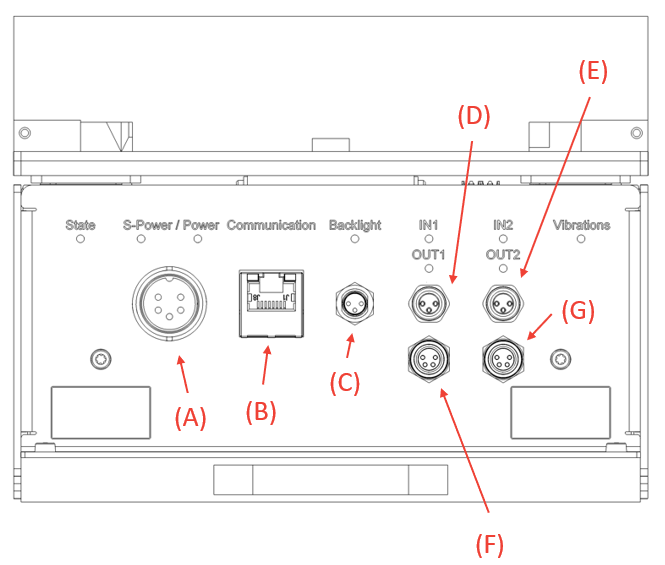

Abb. 27 Electrical interfaces to the Asycube 240
(A) Netzanschluss
(B) Ethernet-Anschluss (RJ45) für die Kommunikation
(C) Synchronisierung der Hintergrundbeleuchtung

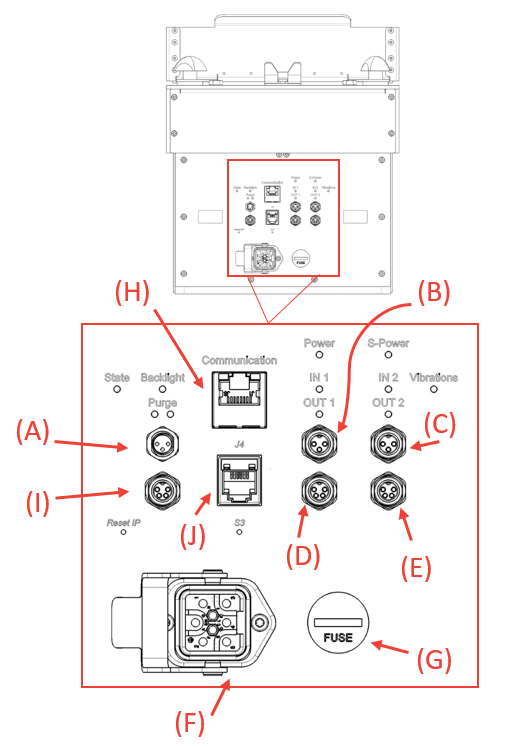

Abb. 28 Electrical interfaces to the Asycube 380/530
(A) Synchronisierung der Hintergrundbeleuchtung
(D) Digitaler und analoger Ausgang 1 für einen Bunker
(E) Digitaler und analoger Ausgang 2 für einen Bunker
(F) Netzanschluss
(G) Sicherung
(I) Steckverbinder für die Entleerung
(J) Programmieranschluss (RJ12) (für den internen Gebrauch von Asyril reserviert).
(K) Wiederherstellen der IP-Adresse mit der Standard-IP-Adresse

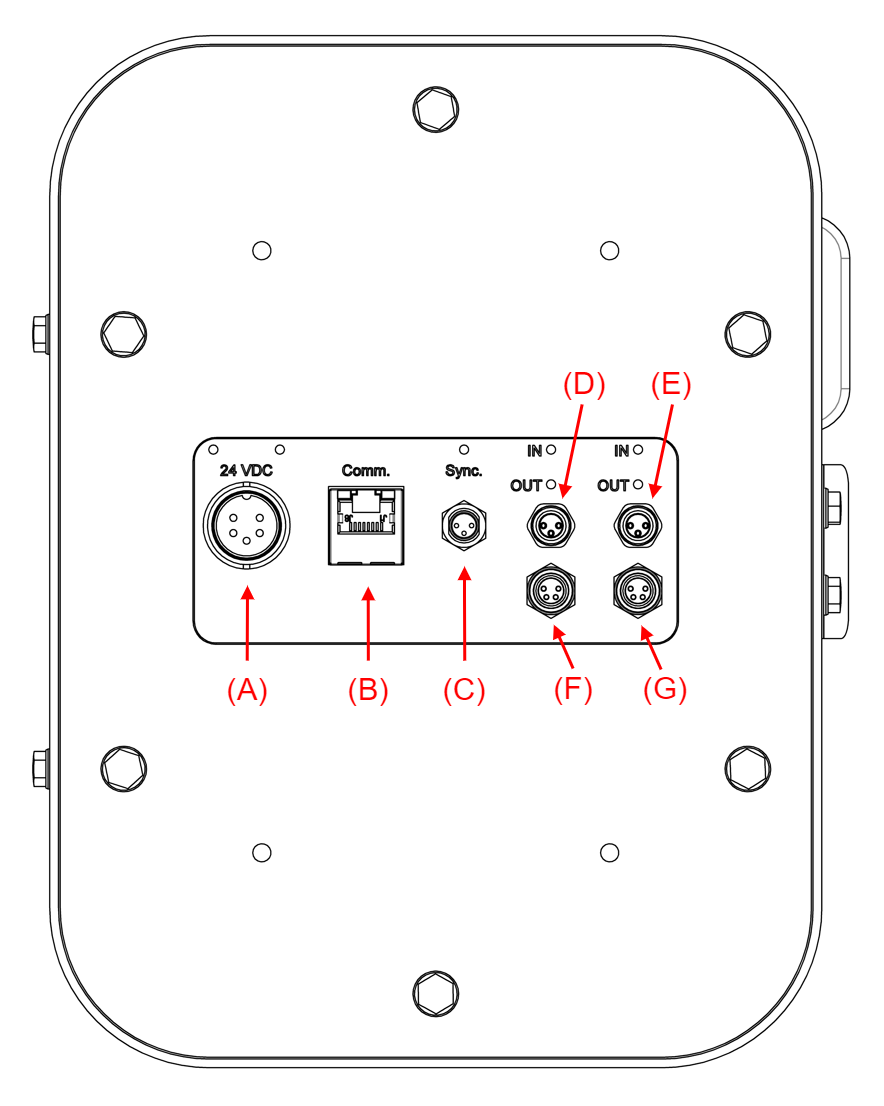

Abb. 29 Electrical interfaces to the Asycube Clean 230
(A) Netzanschluss
(B) Ethernet-Anschluss (RJ45) für die Kommunikation
(C) Synchronisierung der Hintergrundbeleuchtung (not available as the Asycube Clean 230 has no integrated backlight)
Bemerkung
Die Kabel sind nicht Teil des Asycubes, können aber separat bestellt werden. Bitte lesen Sie das Kapitel Kabel.
