Was ist in der Box?
Übersicht
Asycube setzt neue Massstäbe in der Zuführung von kleinen Teilen. Seine 3-Achsen-Vibrationstechnologie ermöglicht eine schnelle und flexible Beschickung von kleinen Teilen (0.1 mm bis 150 mm) mit einem Roboter und einem Bildverarbeitungssystem.
Das Herzstück des Asycubes ist eine Plattform, die in drei orthogonale Richtungen vibrieren kann. Durch die Auswahl geeigneter Vibrationssignale wird eine hohe Flexibilität bei der Bewegung von Teilen auf der Plattform erreicht (vorwärts, rückwärts, seitwärts). Zudem können die Teile umgedreht werden.

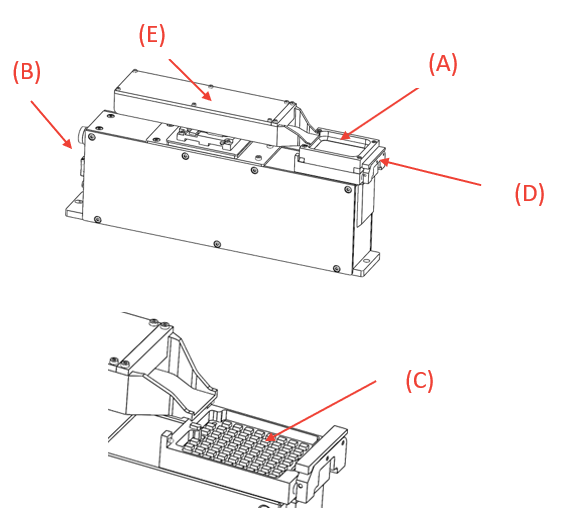

(A) Vibrationsplatte (optional).
(B) Elektrische Schnittstellen (Kommunikation, Stromversorgung, E/A…).
(C) Integrated Hintergrundbeleuchtung (optional, not available for Asycube Clean 230) that allows an easy recognition of the parts from a camera placed above. For more information on the backlight color and the procedure to exchange the backlight, please refer to Exchanging/installing the backlight.
(D) Integrierter Mechanismus, der das Entfernen des Plattformmoduls einfach und ohne zusätzliches Werkzeug ermöglicht.
(E) Removable and integrated hopper where the components are stored (optional).
(A) Vibrationsplatte (optional).
(B) Elektrische Schnittstellen (Kommunikation, Stromversorgung, E/A…).
(C) Integrierte Hintergrundbeleuchtung (optional), die eine einfache Erkennung der Teile durch eine darüber angebrachte Kamera ermöglicht. Weitere Informationen über die Farbe der Hintergrundbeleuchtung und das Verfahren zum Austausch der Hintergrundbeleuchtung finden Sie unter Austausch / Einbau der Hintergrundbeleuchtung.
(D) Lock mechanism allowing to Remove the platform module easily without additional tooling.
(A) Vibrationsplatte (optional).
(B) Elektrische Schnittstellen (Kommunikation, Stromversorgung, E/A…).
(C) Integrated Hintergrundbeleuchtung (optional, not available for Asycube Clean 230) that allows an easy recognition of the parts from a camera placed above. For more information on the backlight color and the procedure to exchange the backlight, please refer to Exchanging/installing the backlight.
(A) Vibrationsplatte (optional).
(B) Elektrische Schnittstellen (Kommunikation, Stromversorgung, E/A…).
(D) Lock mechanism allowing to Remove the platform module easily without additional tooling.
Bemerkung
Weitere Informationen über das Verfahren zur Kontrolle der Plattformvibrationen finden Sie unter Asycube Studio.
Bemerkung
The Asycube Clean 230 does not integrate a backlight.
Optionale Elemente
Je nach Ihrer Anwendung könnten die folgenden optionalen Elemente erforderlich sein:
Kabel für die Verbindung des Asycubes, die Synchronisierung der Hintergrundbeleuchtung, Ein-/Ausgänge und die Stromversorgung.
Gateway für Feldbuskommunikation
Bemerkung
Purging system and backlight are not available for the Asycube Clean 230.
Wichtig
Wenn die erhaltenen Artikel nicht mit Ihrer Bestellung übereinstimmen oder beschädigt sind, unterschreiben Sie die Empfangsbestätigung nicht. Wenden Sie sich so schnell wie möglich an Asyril.
Warranty extension
A free 24-month warranty extension is available on your Asycube flexible feeder system, bringing the total warranty period on your product to 36 months. To take advantage of this offer, register your Asycube.
