Asycube ist ein eigenständiges Modul mit eigenem Controller. Die elektrischen Schnittstellen zum Asycube befinden sich auf der Rückseite des Produkts. Die elektrischen Schnittstellen des Asycube Clean 230 befinden sich an der Unterseite des Produkts.

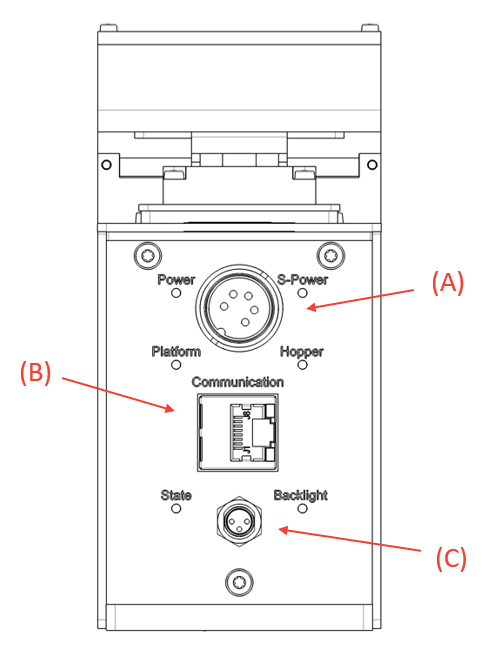

Abb. 26 Elektrische Schnittstellen zum Asycube 50/80
(A) Stromanschluss
(B) Ethernet-Anschluss (RJ45) für die Kommunikation

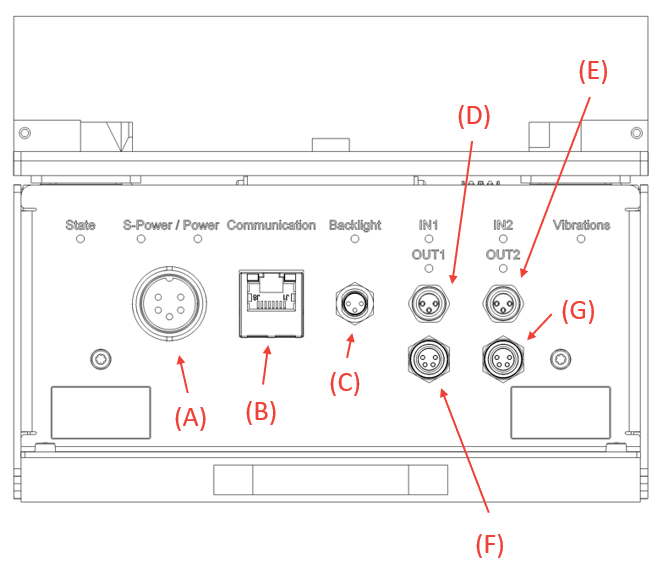

Abb. 27 Elektrische Schnittstellen zum Asycube 240
(A) Netzanschluss
(B) Ethernet-Anschluss (RJ45) für die Kommunikation
(C) Synchronisierung der Hintergrundbeleuchtung

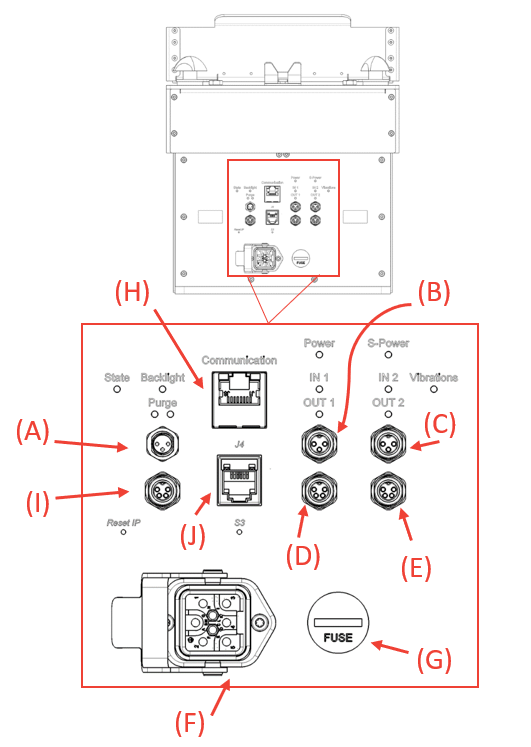

Abb. 28 Elektrische Schnittstellen zum Asycube 380/530
(A) Synchronisierung der Hintergrundbeleuchtung
(D) Digitaler und analoger Ausgang 1 für einen Bunker
(E) Digitaler und analoger Ausgang 2 für einen Bunker
(F) Netzanschluss
(G) Sicherung
(I) Steckverbinder für die Entleerung
(J) Programmieranschluss (RJ12) (für den internen Gebrauch von Asyril reserviert).
(K) Wiederherstellen der IP-Adresse mit der Standard-IP-Adresse

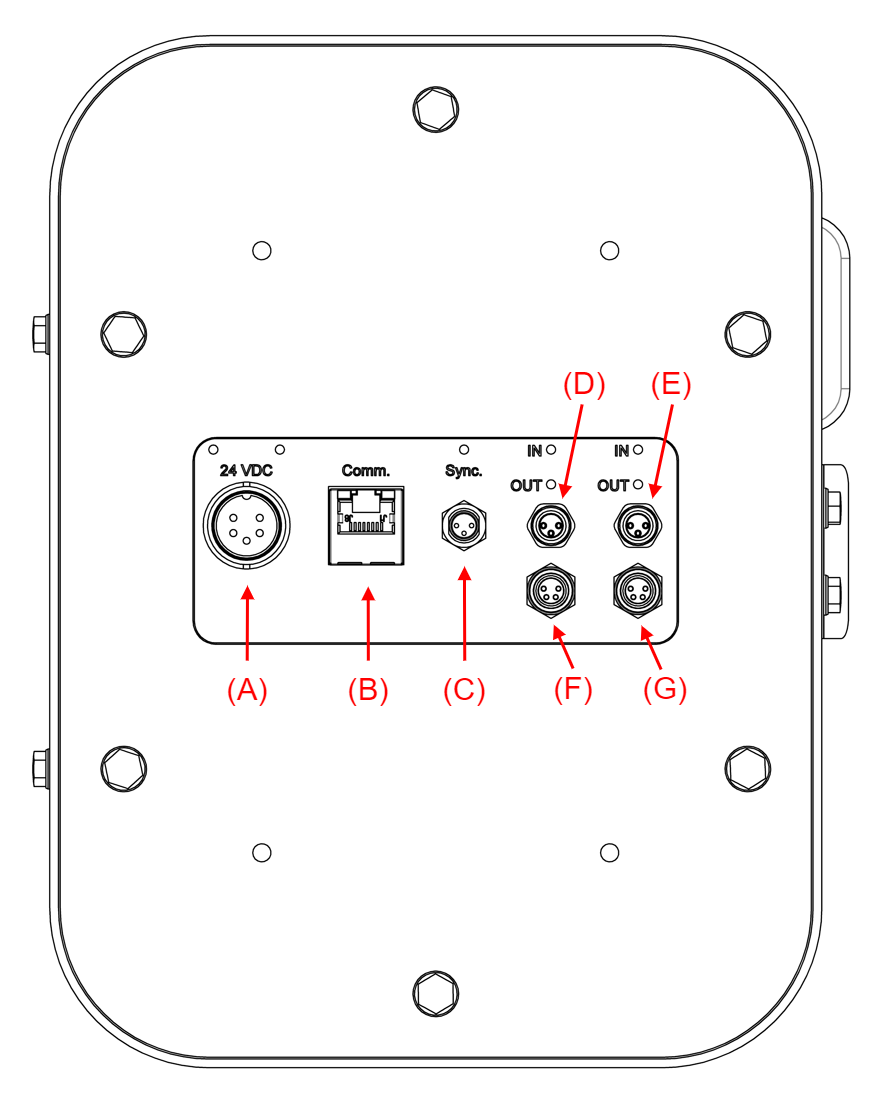

Abb. 29 Elektrische Schnittstellen zum Asycube Clean 230
(A) Netzanschluss
(B) Ethernet-Anschluss (RJ45) für die Kommunikation
(C) Synchronisierung der Hintergrundbeleuchtung (nicht verfügbar, da der Asycube Clean 230 keine integrierte Hintergrundbeleuchtung hat)
Bemerkung
Die Kabel sind nicht Teil des Asycubes, können aber separat bestellt werden. Bitte lesen Sie das Kapitel Kabel.
