機械的インテグレーション

重要

このセクションは、Asycube Clean 230 に該当していません。 Asycube Clean 230 の統合 の専用セクションをご参照ください。

良好な振動挙動を確保するために、用途に応じて定義された支持体にアジキューブを正しく固定してください。アジキューブを正しく取り付けていないと、製品の性能が損なわれる可能性があります。

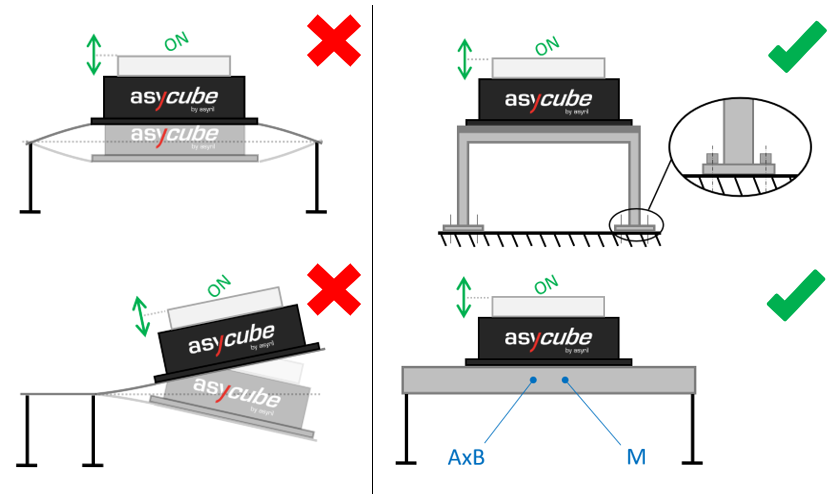

支持体および支持体の特性に関するアジキューブの位置付け

アジキューブは、床に固定された剛性の高い支持体か、 "固定されていない" 重い支持体のいずれかに確実に取り付ける必要があります。支持体の端に設置してはいけません。後者の場合、支持体の質量 [M] および寸法 [AxB] は、フィーダーが発生する振動を十分に吸収できる大きさでなければなりません。これらの条件は 支持体の特性 にまとめられています。

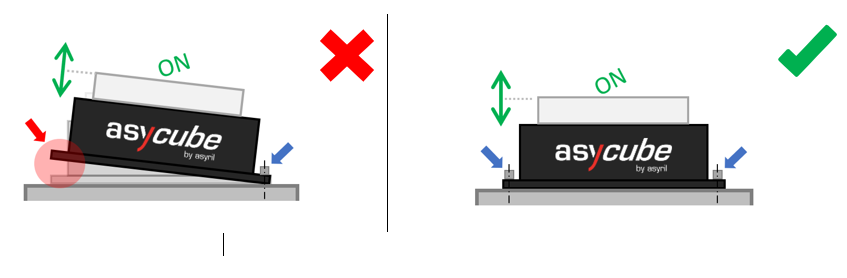

アジキューブを支持体に固定する

アジキューブを、支持体に正しくネジで留めてください。アジキューブのベースプレートを固定するために必要なネジの本数とネジのサイズについては、 ネジの詳細 を参照してください。
