振動の分離

重要

このセクションは、Asycube Clean 230 に該当していません。 Asycube Clean 230 の統合の専用セクションをご参照ください。

アジキューブ、カメラ、ロボット、ホッパーを正しく組み立てないと、最終的なシステム性能が低下することがあります。システムの良好な動作を確保するためには、関係するすべてのデバイスが互いに干渉し合うことを避ける必要性があります。

注釈

アジリル社が提供するホッパーは、ホッパーの振動が他の周辺機器に伝わらないように、振動アイソレータ（防振装置）をすでに装備しています。

作動しているデバイスの切り離し

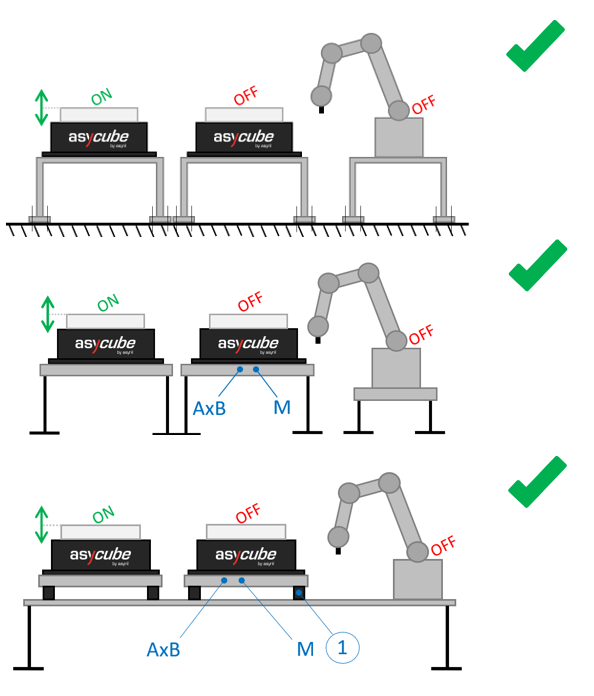

もし、複数の動いているデバイスを並列に、かつ互いに接近して組み立てる必要がある場合は、製品間の干渉を避けるために、「振動を切り離す」ことが必要です。

したがって、振動のバックフィードを避けるために、各デバイスに特定の支持体を使用することを推奨します。この方法が適用できない場合は、防振技術（例：防振台[1]）により振動の遮断を行うこともできます。

注釈

振動アイソレータ（防振装置）は、Asycube 240/380/530 でのみ使用可能です。

支持体の質量 [M] と寸法 [AxB] については、支持体の特性、また、振動アイソレータ [1] については、振動アイソレータの詳細を参照してください。

注釈

防振装置の組み込みを避けるために基礎支持体の質量を大きくしても、広がった振動を完全に減衰させることはできません。

重要

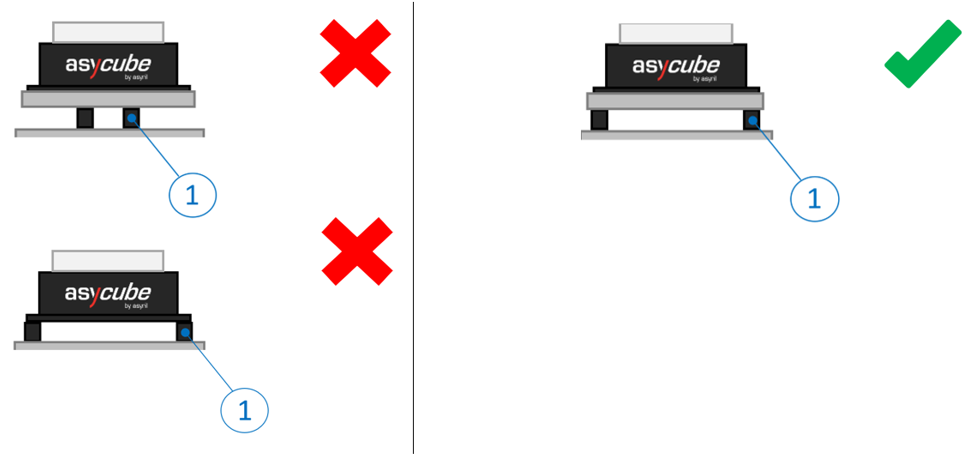

防振装置を取り付ける場合は、アジキューブの設置面積外に配置する必要があります。また、防振装置とアジキューブの間に質量体を挟むことが必須です（各アジキューブに必要な質量については支持体の特性を参照してください）。この指示に従わない場合、アジキューブに回復不能な損傷が生じ、保証も無効となります。
