全体サイズ

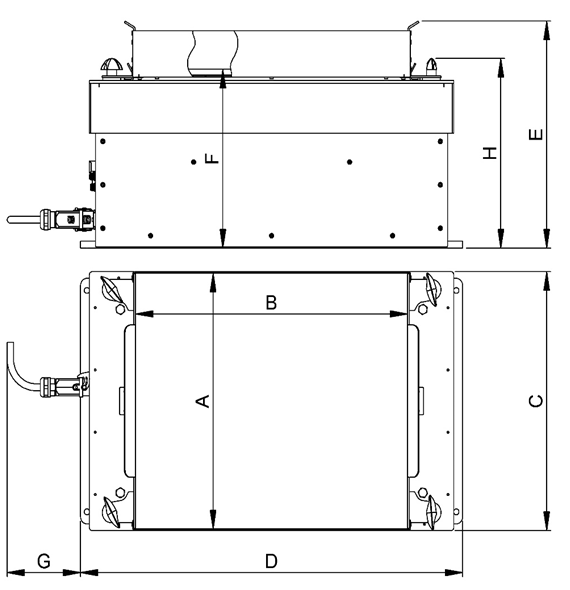

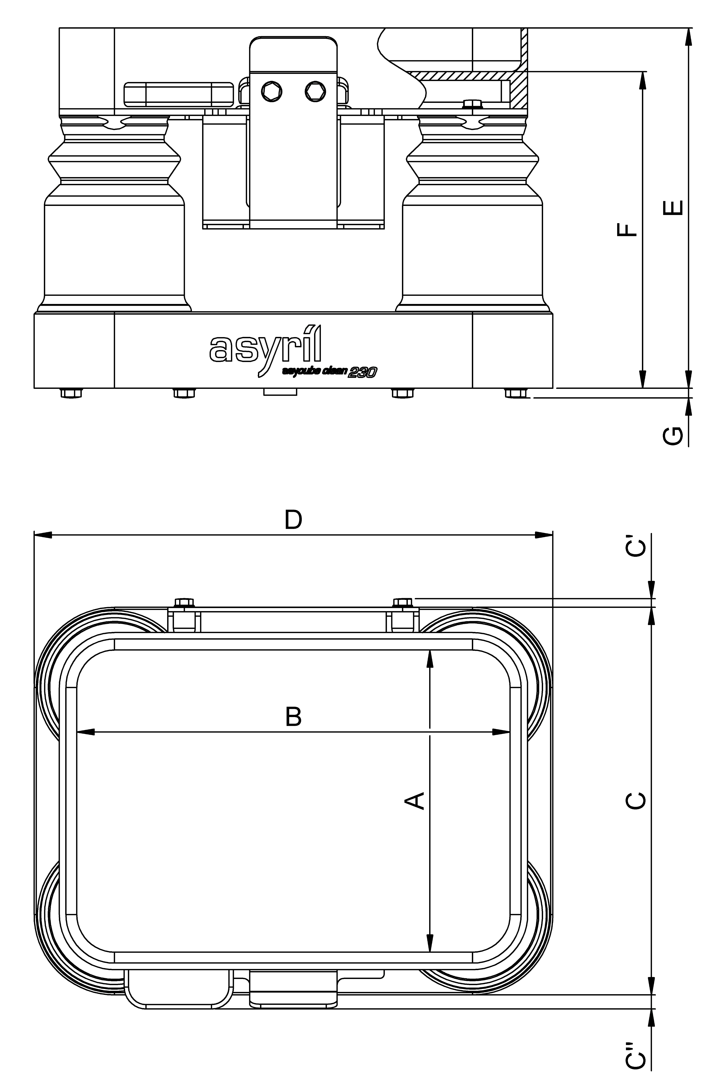

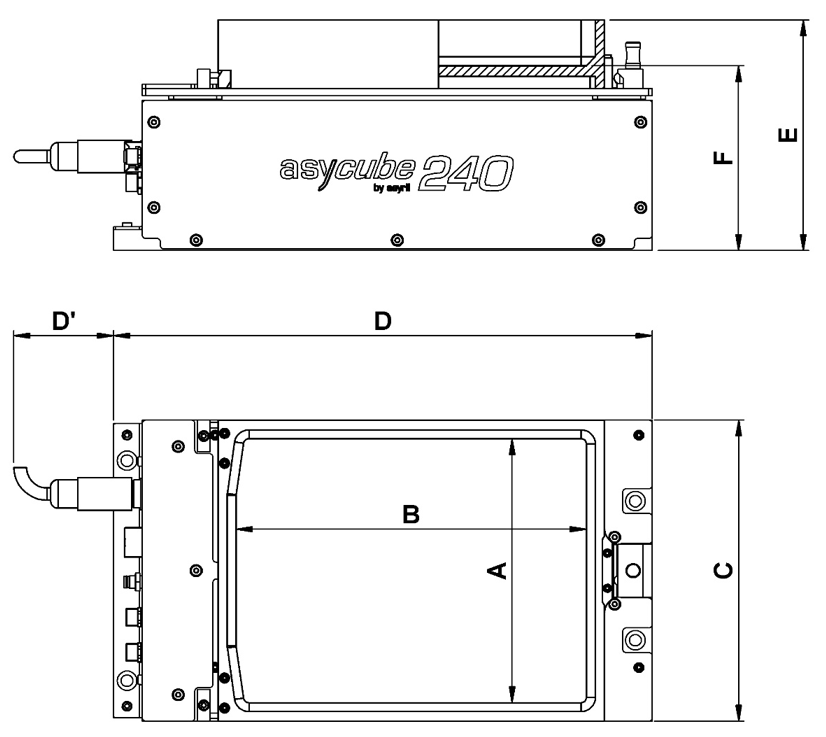

Asycube 50/80Asycube 240Asycube 380/530Asycube Clean 230

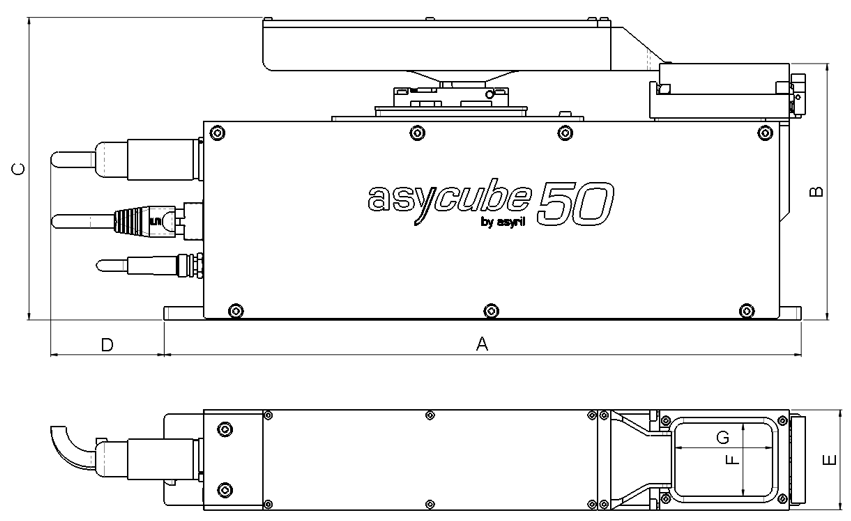

図 8 Asycube 50/80 の全体サイズ

特徴		Asycube 50	Asycube 80
設置面積（ｍｍ）	A	293	320
	E	46	65
プラットフォームの高さ（ｍｍ）	B	118	119
全高（ｍｍ）	C	140	140
ケーブル類	D	50	50
振動プラットフォームのサイズ（ｍｍ）	F	34	52
	G	45	65
重量（kg）		3.1	3.7

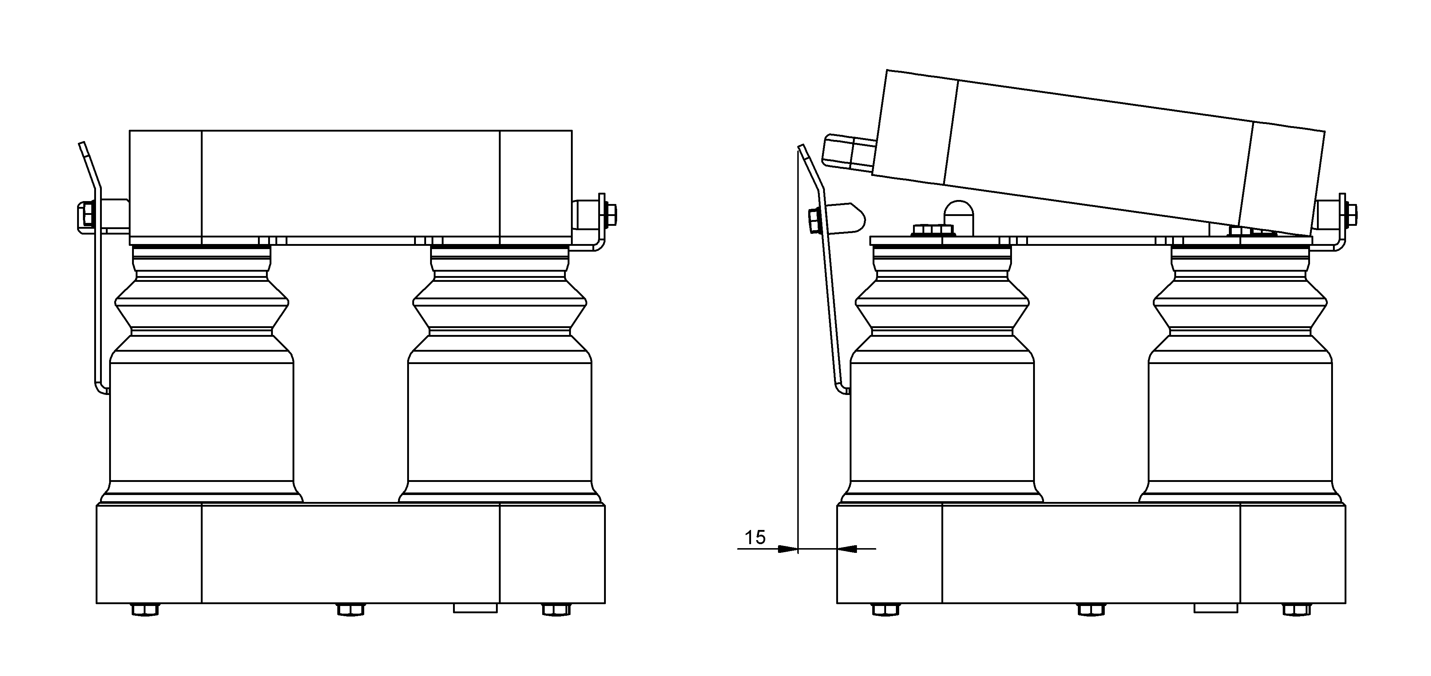

プラットフォームモジュールを工具で取り外すには、アジキューブの周囲にたくさんのスペースが必要です。

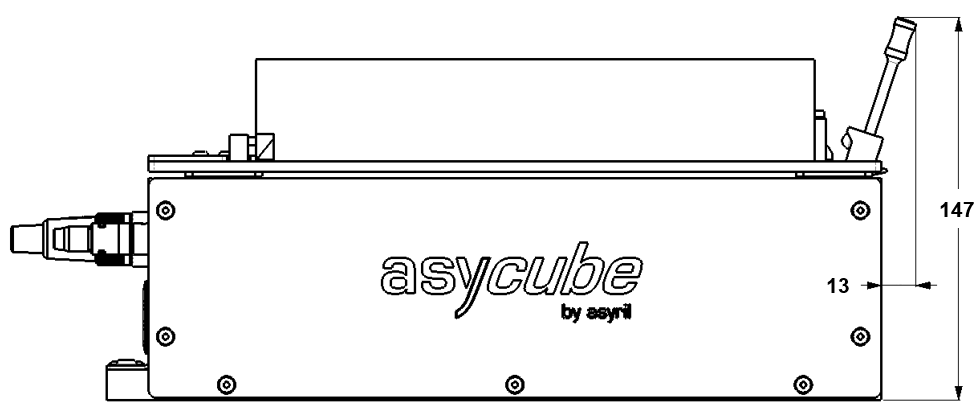

図 9 「レバー」も含んだ全体サイズ

特徴		Asycube 50	Asycube 80
レバーの設置面積（ｍｍ）	K	140	140
	L	15	12

注釈

プラットフォームの取り外し方法については、 プラットフォームモジュールを取り外す を参照してください。
