デジタル入力１と２

重要

この内容は、Asycube 240/380/530/Clean 230 だけに該当しています

２つの異なる信号を読み取ることできるようにするためには、標準 M8 ３ピン雄ケーブルを、次のように接続してください。

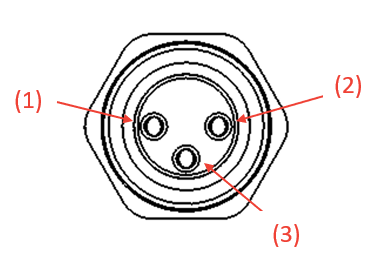

図 36 デジタル入力

ピン	信号
(1)	+24DC OUT（センサー電源）
(2)	0V GND
(3)	入力（+24VDC）

注釈

Asycube 240では、パージオプションはデジタル入力２を使用する必要があります。

コネクタ形状（アジキューブ側）M8、3P、雌ネジ
