バックライトの同期化

注釈

ここでは、Asycube Clean 230 は該当していません

カメラ撮影とアジキューブのバックライト点灯を同期させるためには、標準 M8 ３ピン雌ケーブルを次のように接続してください。

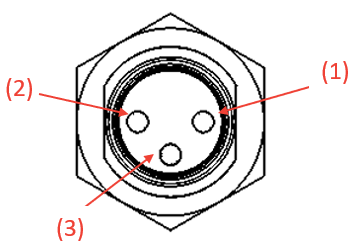

図 35 バックライトの同期化

ピン	信号	ケーブル（オプション）
(1)	ワイヤリングされていない	茶色
(2)	0V GND	青色
(3)	+24V パルス（点灯同期）	黒色

コネクタタイプ（アジキューブ側） M8、3P、雄ネジ

注釈

EYE+ でアジキューブを制御する場合は、このコネクタは必要ありません。

ヒント

バックライトはソフトウェアコマンドによっても始動できます。 バックライト 参照してください。

注釈

アジキューブのバックライトの点灯時間は、パルス信号の長さに対応します。
