パージコネクタ

重要

このセクションは、Asycube 380/530 だけに該当しています。

パージシステムとの信号伝送には、標準M8 ４ピン雄ケーブルが使用されます。

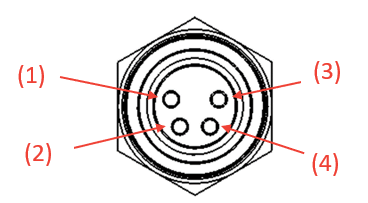

図 39 パージコネクタ

ピン	波形
(1)	DC24V
(2)	デジタル入力 DC24V
(3)	0 V GND
(4)	デジタル出力 DC24V 500 mA

ヒント

パージについての詳細は、は パージ付きプラットフォーム を参照してください。
