Mounting interfaces
アジキューブを正常に操作するためには、強固な地盤にしっかりと固定する必要性があります。異なるアジキューブのベースプレートにある穴を利用して、機械的に固定してください。

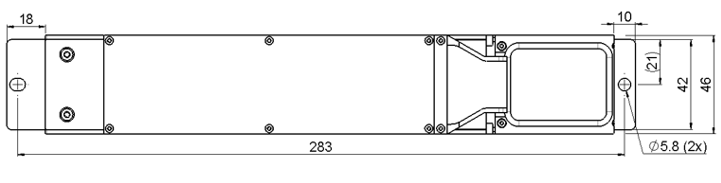

図 15 Mounting interface of the Asycube 50

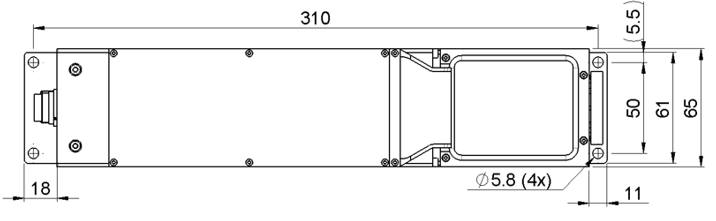

図 16 Mounting interface of the Asycube 80

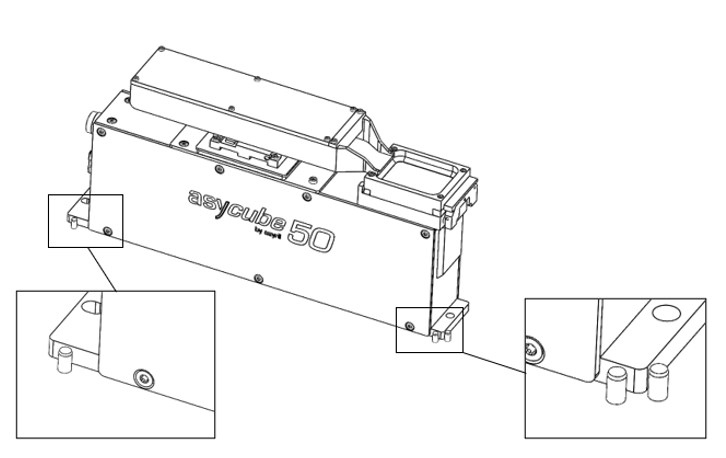

位置決めピン（両側可能）を使用することで、アジキューブの位置決めを再現することが可能になります。
ヒント
詳しくは、 機械的インテグレーション を参照してください。

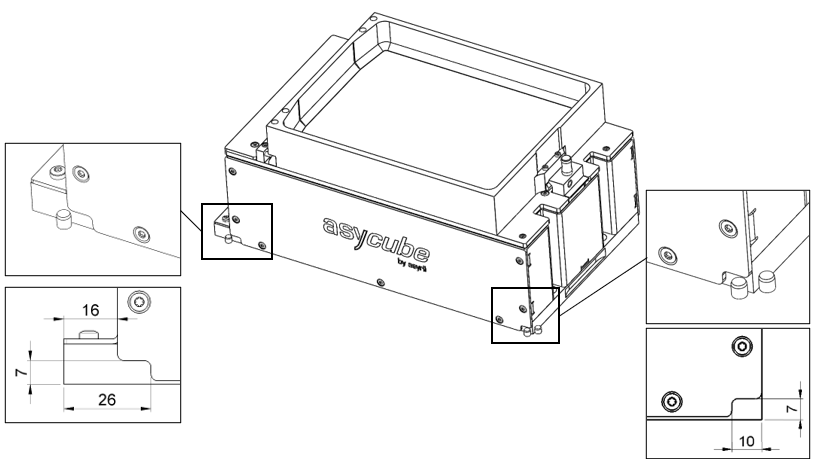

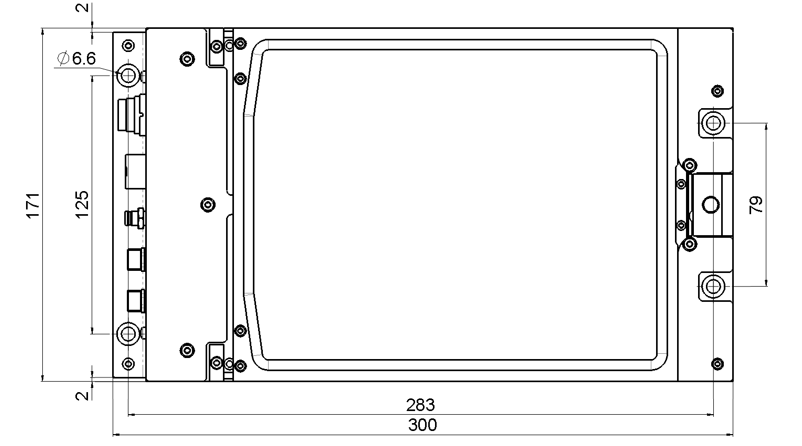

図 17 Mounting interface of the Asycube 240
位置決めピン（両側可能）を使用することで、アジキューブの位置決めを再現することが可能になります。
ヒント
詳しくは、 機械的インテグレーション を参照してください。

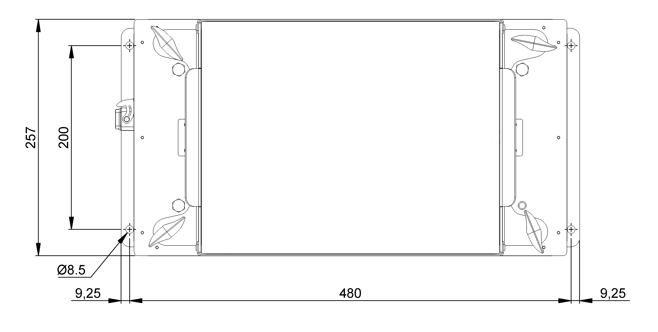

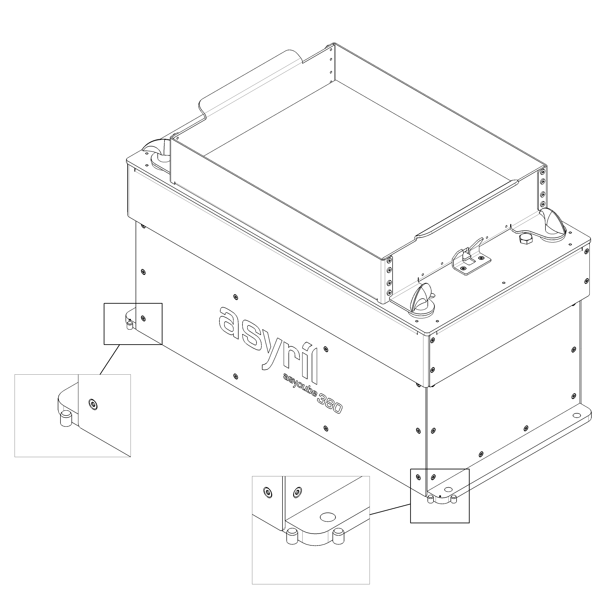

図 18 Mounting interface of the Asycube 380

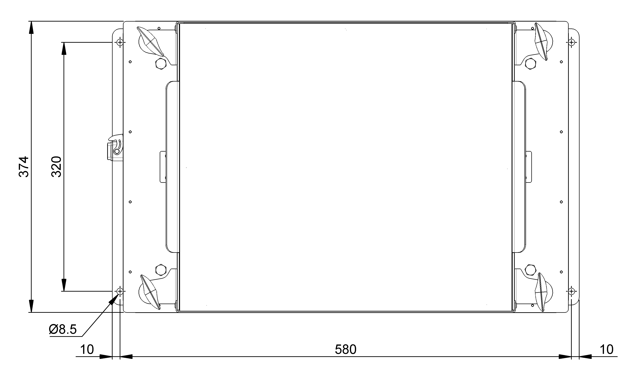

図 19 Mounting interface of the Asycube 530
位置決めピン（両側可能）を使用することで、アジキューブの位置決めを再現することが可能になります。
ヒント
詳しくは、 機械的インテグレーション を参照してください。

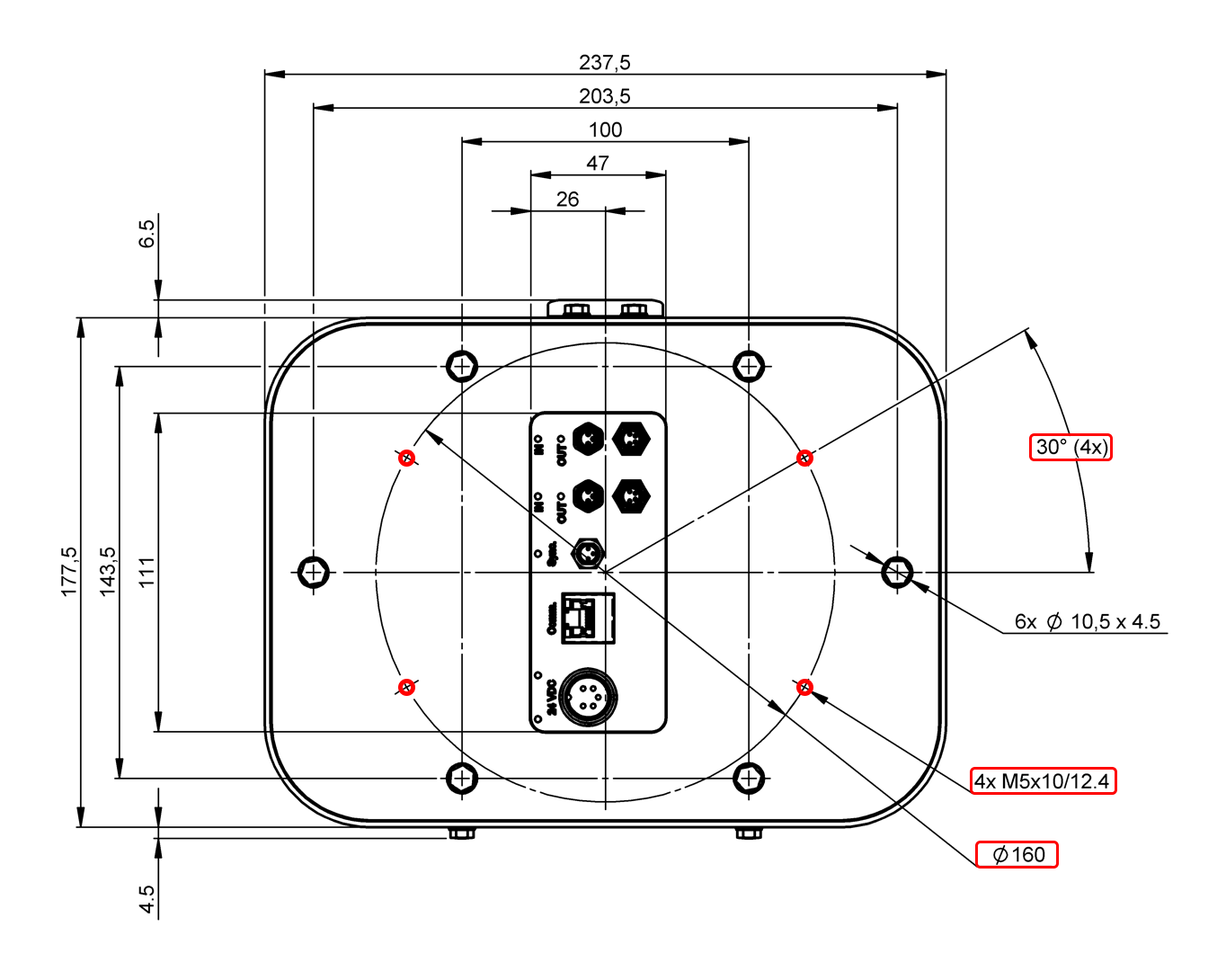

The fixation holes of the Asycube Clean 230 are highlighted in red in 図 20
図 20 Mounting interface of the Asycube Clean 230
重要
Do not remove any screws from the Asycube Clean 230, as it is tested by Asyril during production to ensure its IP65 sealing. Ignoring this instruction will void the warranty and may compromise the waterproof integrity of the Asycube, leading to potential damage.
Sealing of the interface panel
重要
The electrical interface panel of the Asycube Clean 230 is not waterproof. To ensure optimal sealing, it is necessary to use a mounting column which must be custom-made by the integrator. The sealing is achieved by using an O-ring. The 図 21 illustrates an example.
重要
The drawings of 図 22 serve as an example of the design. Asyril is not responsible for any potential damage that may occur due to inadequate sealing at this interface, nor for the design or integration of the product.

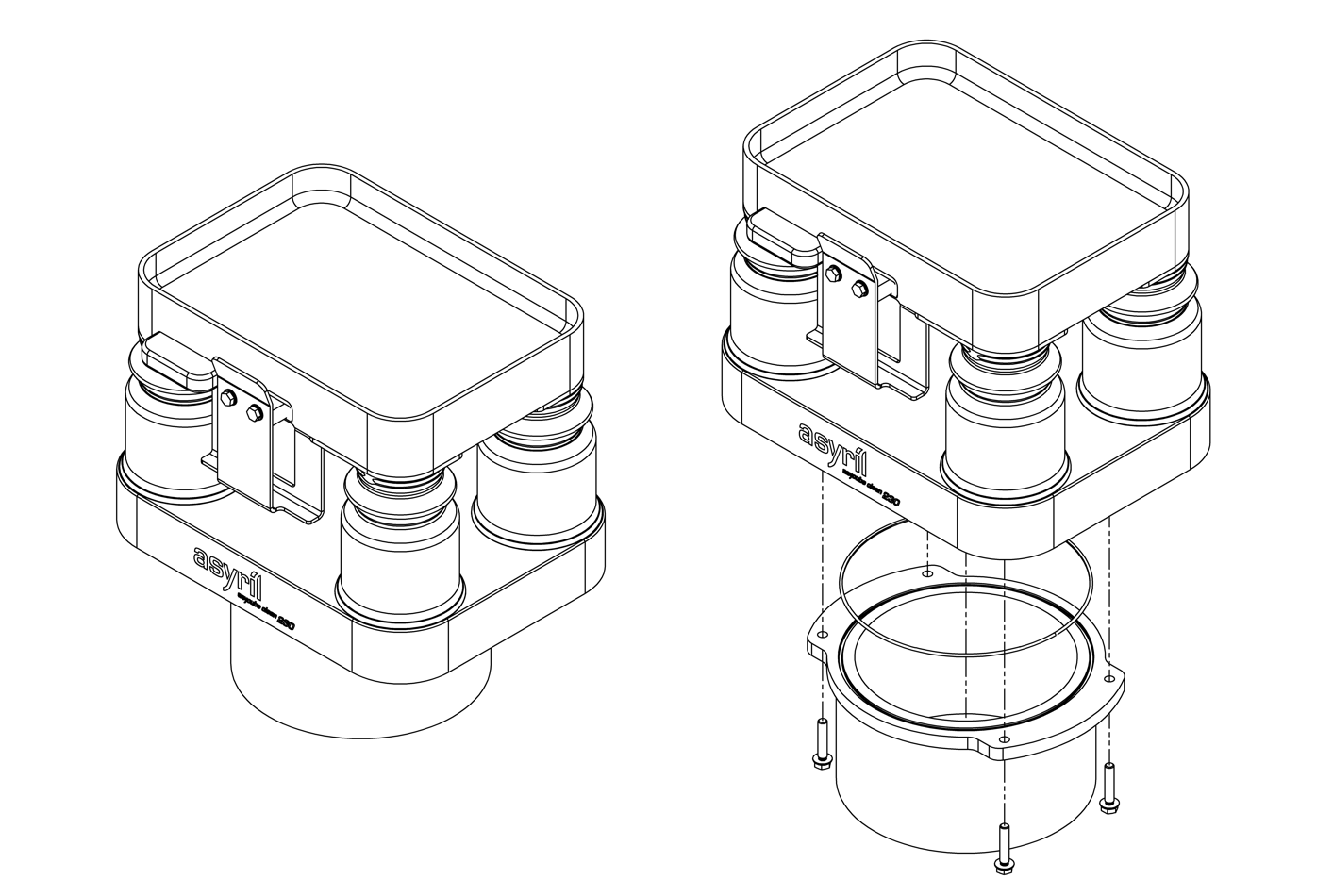

図 21 Asycube Clean 230 mounted on a column with its sealing interface

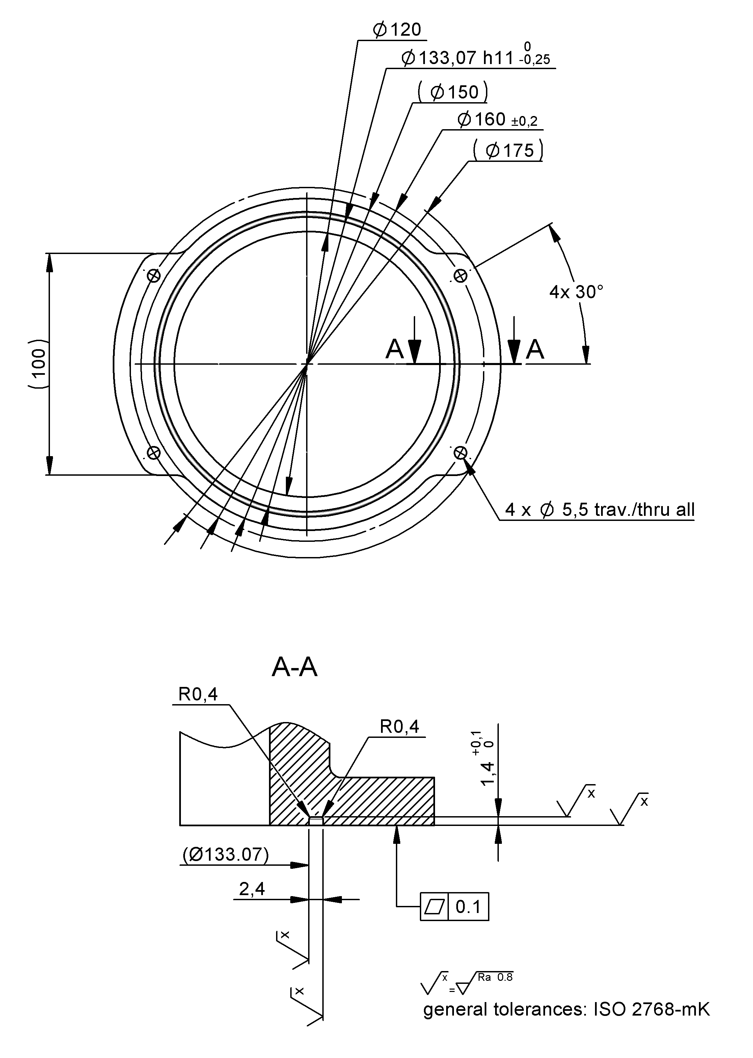

図 22 Asycube Clean 230 - recommended sealing interface
The following O-ring references are suggested:
Reference |
Manufacturer |
Dimensions |
004157 |
Kubo |
ID=133.07mm x d2=1.78mm |
BS050S70FDA |
Eastern Seals |
ID=133.07mm x d2=1.78mm |
Fixation in the machine
The base plate on which the Asycube is mounted must be rigid and weigh at least 50 kg. If the rigidity of the base plate is insufficient, unwanted vibrations will be transmitted to adjacent systems, which may negatively affect the performance of the Asycube and neighboring systems.
If the adjacent components are very sensitive to vibrations, a complete decoupling can be done at the level of the machine's chassis/structure by using suitable sealing elements (elastomer bellows). This integration is the responsibility of the integrator.
For more information, please contact our support team from our website.
