Connexion de la passerelle

Connexion de l’alimentation électrique

Branchez l’alimentation 24VDC (130 mA) sur la prise nue fournie avec la passerelle.

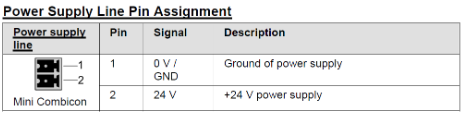

../../../_images/gateway_power_supply.png — Fig. 206 Alimentation de la passerelle

Connexion à l’Asycube

Connectez le port X3 de la passerelle au port de communication de l’Asycube à l’aide d’un câble RJ45 (voir Fig. 164).

L’Asycube DOIT avoir son adresse IP réglée sur sa valeur par défaut 192.168.127.254. L’adresse IP du port X3 de la passerelle est 192.168.127.1.

../../../_images/gateway_ethernet_connection.png — Fig. 207 Connexion Ethernet de la passerelle

Connexion de l’API

Connectez le port X2-IN de la passerelle au port de bus de terrain Ethernet du contrôleur de la machine à l’aide d’un câble RJ45 (voir Fig. 164).

L’adresse IP du port X2-IN de la passerelle est 192.168.127.254 et ne peut pas être modifiée.

Allumage

Allumez l’alimentation électrique pour alimenter à la fois l’Asycube et la passerelle. Vérifiez l’état des LED de la passerelle :

SYS : vert continu
APL : vert clignotant, éteint 2s et allumé 0,5s ou vert continu (si le contrôleur de la machine fonctionne).
X2 LINK IN (CH0) L/A : vert continu ou vert clignotant.
X3 LINK : vert continu.
D’autres LED peuvent également s’allumer ou clignoter.

../../../_images/gateway_overview.png — Fig. 208 Aperçu de la passerelle
