Installation et configuration du plugin

Le plugin est livré dans un dossier .zip. Décompressez-le et vous trouverez la bibliothèque et d’autres éléments.

Library_PluginSiemensProfinetAsycube.al15_1
Plusieurs dossiers

La bibliothèque contient les éléments suivants

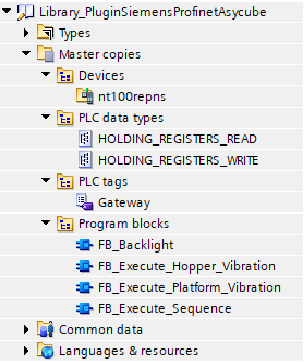

../../../_images/content_of_the_library.png — Fig. 209 Contenu de la bibliothèque

Installation de la bibliothèque

Cliquez sur Open global library pour ajouter une bibliothèque existante à votre projet.

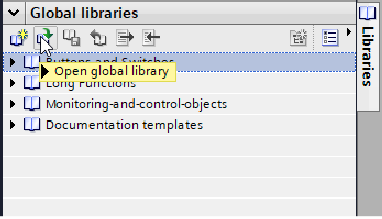

../../../_images/add_library.png — Fig. 210 Ajoutez une bibliothèque

Ajoutez Library_PluginSiemensProfinetAsycube.al15_1.

Ajout de la passerelle dans la configuration

Une fois votre bibliothèque installée, développez le dossier Master copies et glissez la configuration de la passerelle dans la section Devices & networks. Si vous avez plusieurs passerelles, répétez cette opération plusieurs fois.

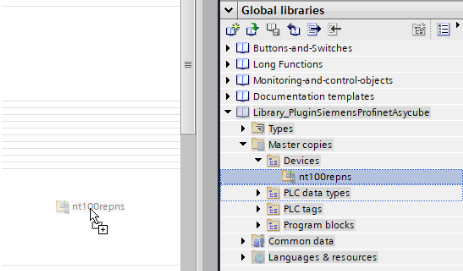

../../../_images/add_gateway_configuration.png — Fig. 211 Ajoutez la configuration de la passerelle

Reliez la passerelle au réseau souhaité.

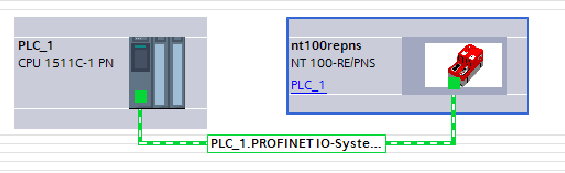

../../../_images/gateway_linked.png — Fig. 212 Passerelle reliée

Importez les structures HOLDING_REGISTER_READ et HOLDING_REGISTER_WRITE de la bibliothèque dans le dossier PLC data types.

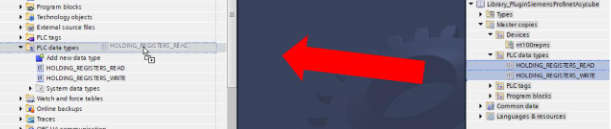

../../../_images/add_PLC_data_types.png — Fig. 213 Ajoutez les types de données API

Importez le tableau PLC Tags ** Gateway** de la bibliothèque vers le dossier PLC Tags. Si vous avez plusieurs passerelles, importez la balise plusieurs fois.

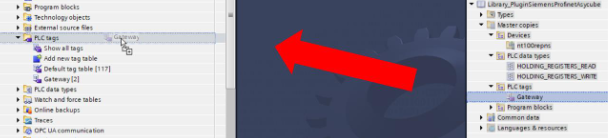

../../../_images/add_the_tables_of_variables.png — Fig. 214 Ajoutez le tableau des variables

Établissement des liens E/S

Dans l’aperçu des périphériques de la passerelle, vous trouverez la liste des entrées et des sorties ainsi que leur adressage. Si nécessaire, modifiez leurs adresses. Veillez à ce qu’elles se suivent.

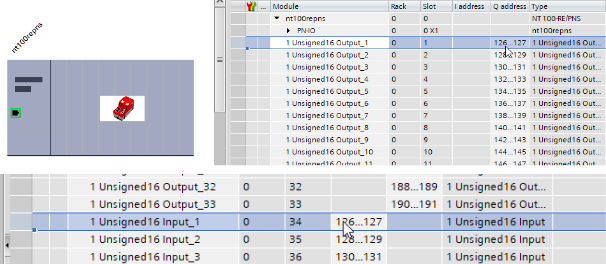

../../../_images/gateway_addresses.png — Fig. 215 Adresses de la passerelle

Sélectionnez la balise API correspondante et modifiez les adresses de regAsycubeRead et regAsycubeWrite pour qu’elles correspondent respectivement à la première adresse d’entrée et à la première adresse de sortie de la passerelle.

../../../_images/variables_read_write_registers.png — Fig. 216 Variables pour les registres de lecture et d’écriture

Connexion des registres aux FB

Voici un exemple d’application avec les registres d’entrée et de sortie remplis. Vous devez connecter le registre d’état PROFINET de la passerelle à l’entrée de chaque FB que vous utilisez ainsi qu’aux registres d’entrée et de sortie de l’Asycube.

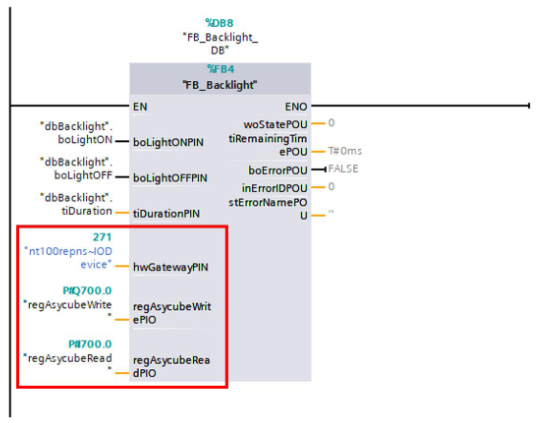

../../../_images/example_of_integration.png — Fig. 217 Exemple d’intégration
