Installation und Konfiguration des Plugins

Das Plugin wird in einem .zip Ordner geliefert. Entpacken Sie die Datei, um folgende Bibliothek vorzufinden.

• Library_PluginMitsubishiCCLinkAsycube(iQ-R).usl

• Library_PluginMitsubishiCCLinkAsycube(iQ-F).usl

• SYCON-Projekt zur Änderung der Übertragungsgeschwindigkeit (Baudrate) des Gateways, siehe Änderung der Übertragungsgeschwindigkeit (Baudrate) des Gateways (optional) (im Ordner Gateway Configuration)

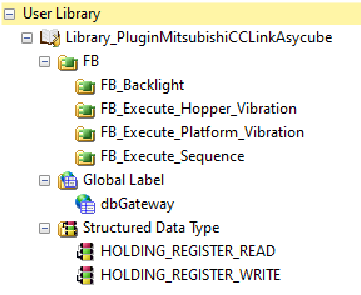

Abb. 139 Inhalt der Bibliothek

Installation der Bibliothek

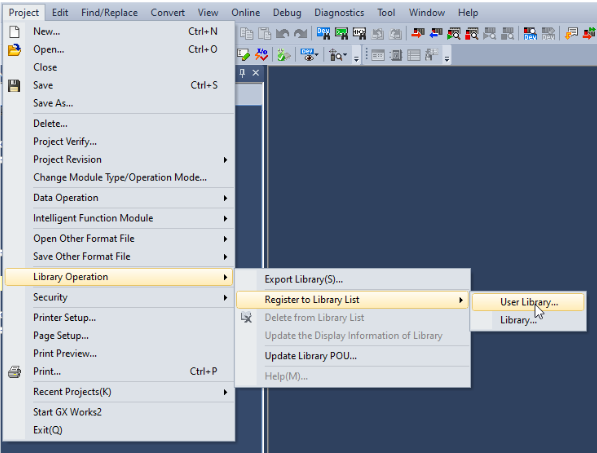

1. Klicken Sie auf Project > Library Operation > Register to library List > User Library.

Abb. 140 Importieren einer Bibliothek

2. Fügen Sie Library_PluginMitsubishiCCLinkAsycube.usl hinzu.

Hinzufügen der Registerdatei

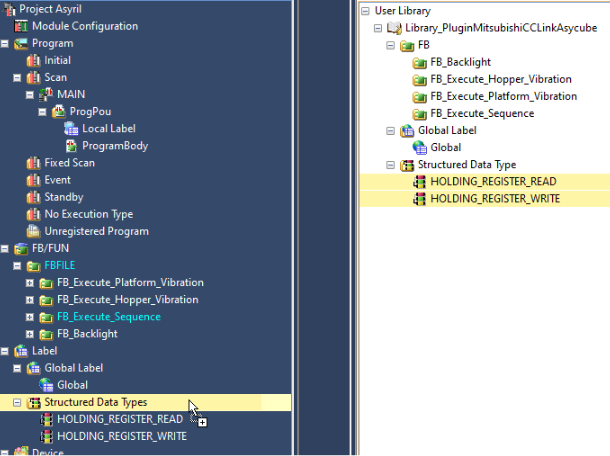

1. Fügen Sie die Bestandsregister unter Structured Data Types Ihrem Projekt hinzu.

Abb. 141 Hinzufügen von Structured Data Types

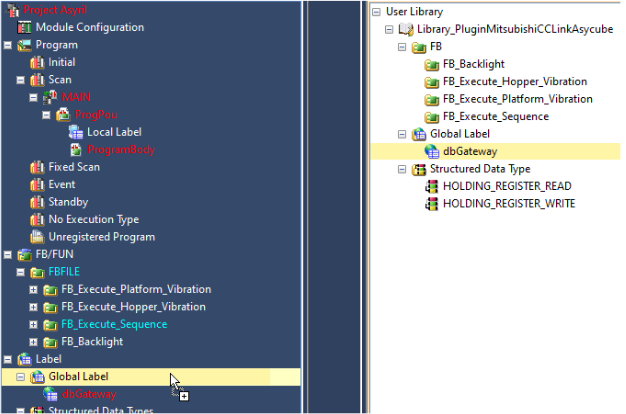

2. Fügen Sie das dbGateway unter Global Label Ihrem Projekt hinzu. Sollten Sie mehrere Asycubes haben, können Sie dieses Label oder seinen Inhalt einfach duplizieren. Wenn GX Works 3 Sie auffordert, die Registrierungsdateien zu überschreiben, weil sie bereits vorhanden sind, wählen Sie Yes.

Abb. 142 Hinzufügen des Global Labels

Hinzufügen der Gateways in der Konfiguration

1. Konfigurieren Sie Ihr CC-Link-Modul > Required Settings gemäss den unten aufgeführten Parametern. Die Standardübertragungsgeschwindigkeit des Asycube Gateways beträgt 10Mbps. Wenn Sie diese ändern möchten, lesen Sie bitte den Abschnitt Änderung der Übertragungsgeschwindigkeit (Baudrate) des Gateways (optional).

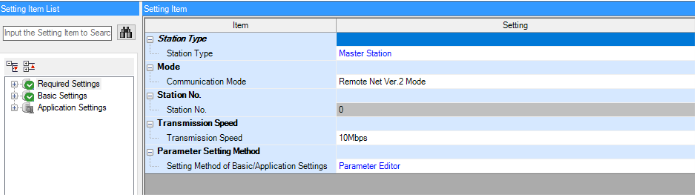

Abb. 143 Erforderliche Einstellungen

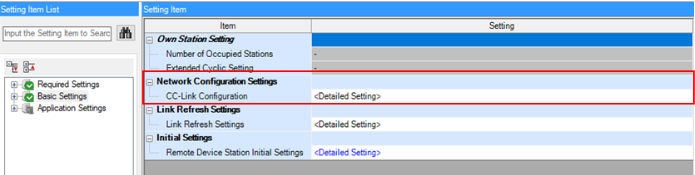

2. Klicken Sie auf Ihrem CC-Link-Modul > Basic Settings, dann auf Network Configuration Setting.

Abb. 144 Grundeinstellungen

1. Stellen Sie Mode Setting auf Ver. 2 Mode und überprüfen Sie TX Speed. Klicken Sie auf Detect Now.

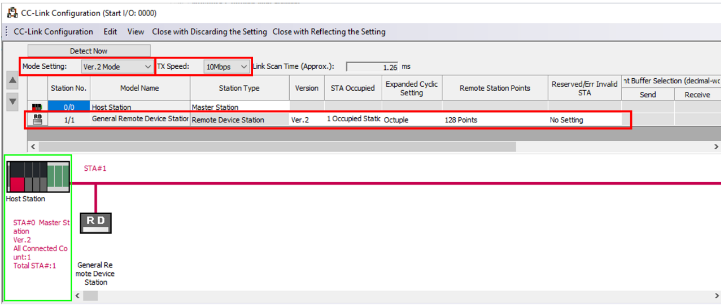

Abb. 145 I/O-Konfiguration von CC-Link

2. Sie sollten nun alle Remote Stations sehen (eine pro Gateway/Asycube).

3. Stellen Sie sicher, dass die Parameter den Angaben in Abb. 145 entsprechen.

4. Klicken Sie auf Close with Reflecting the Setting.

3. Auf Ihrem CC-Link-Modul > Basic Settings, klicken Sie auf Link Refresh Settings.

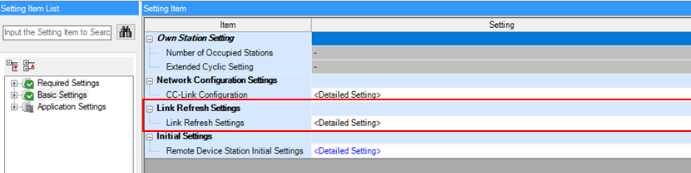

Abb. 146 Grundeinstellungen

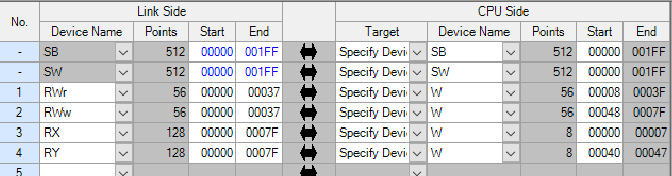

1. Erstellen Sie wie in Abb. 146 angegeben eine Verbindung zwischen dem CC-Link-Modul und der CPU (für einen Gateway/Asycube, dessen Stationsadresse 1 ist) und drücken Sie Apply:

Abb. 147 Verbindung zwischen CC-Link-Modul und CPU

Verlinken der I/O

Nachdem das Gateway erfolgreich in Ihr Projekt integriert wurde, müssen Sie die Register (Daten) des Gateways im Global Label zuordnen.

1. Wählen Sie das Label dbGateway aus.

2. Klicken Sie unter regAsycubeRead auf Detailed Setting.

Abb. 148 Global labels der Bibliothek

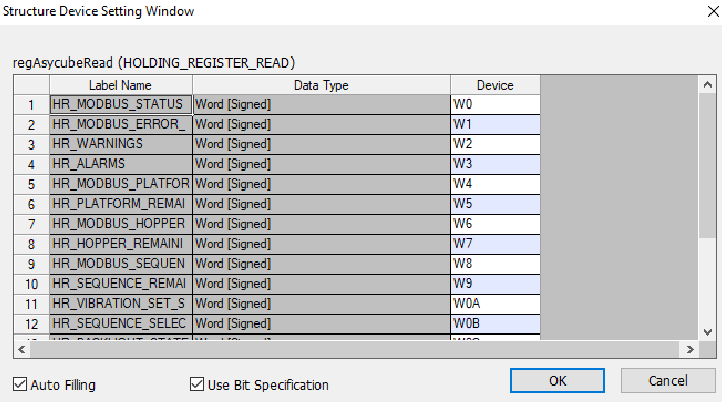

1. Wenn Sie dem Gerät die erste Adresse zuweisen, werden die folgenden Adressen automatisch ergänzt.

Abb. 149 Adresse von regAsycubeRead

3. Führen Sie die gleichen Schritte für regAsycubeWrite durch.

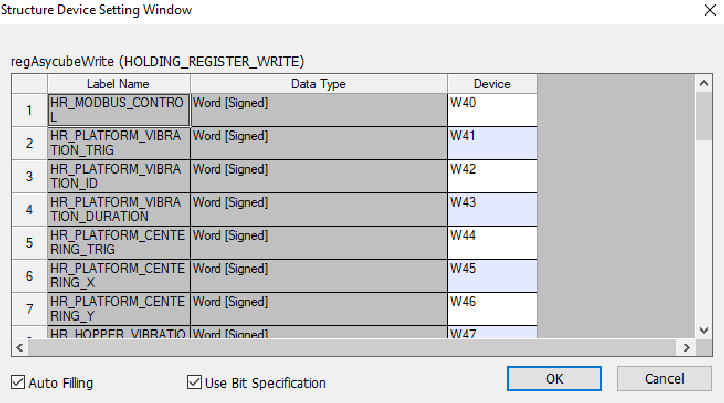

Abb. 150 Adresse von refAsycubeWrite

Verbindung der Register mit den FB

Sie müssen die in den globalen Variablen instanziierten Registervariablen (regAsycubeWrite und regAsycubeRead) am Eingang der verschiedenen Blöcke verwenden. Die Variable boConnectionFaultedSB muss auch über die Stationsstatusvariable Ihres Geräts eingestellt werden (1 = Remote-Gerät unverbunden, 0 = normale Situation).

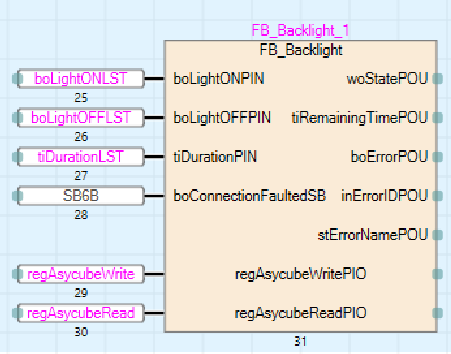

Hier ist ein Beispiel für eine Anwendung mit ausgefüllten Ein- und Ausgaberegistern.

Abb. 151 Integrationsbeispiel

Änderung der Übertragungsgeschwindigkeit (Baudrate) des Gateways (optional)

Die Standard-Baudrate ist möglicherweise nicht für alle Anwendungen geeignet. Wenn Sie die Baudrate ändern müssen, gehen Sie bitte wie folgt vor:

1. Laden Sie das Hilscher SYCON.net Softwaretool herunter.

2. Installieren Sie das Hilscher SYCON.net Softwaretool.

3. Starten Sie das Hilscher SYCON.net Softwaretool: klicken Sie auf OK ohne Passwort anzugeben.

4. Öffnen Sie das mit dem Plugin gelieferte Projekt cclink.

1. Klicken Sie auf Open

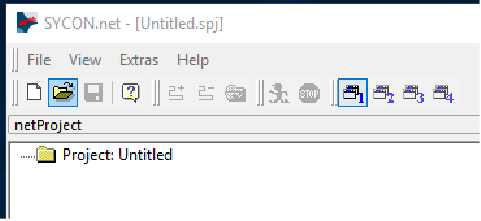

Abb. 152 Öffnen Sie ein Projekt

2. Suchen Sie nach der mit dem Plugin gelieferten Datei cclink.spj.

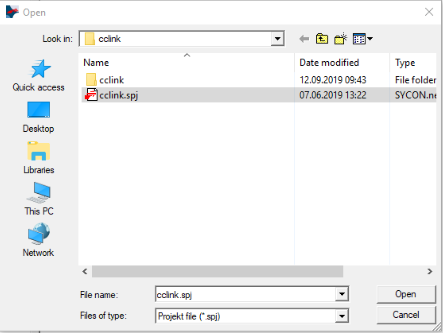

Abb. 153 Öffnen Sie cclink.spj

3. Klicken Sie auf “Open”

5. Ändern Sie die Baudrate.

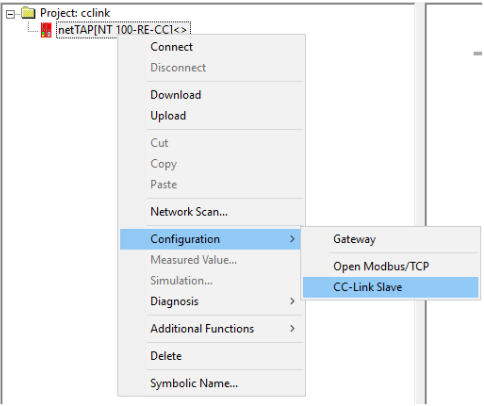

1. Klicken Sie mit der rechten Maustaste auf netTAP.

2. Wählen Sie Configuration - CC-Link Slave.

Abb. 154 Wählen Sie Configuration -> CC-Link Slave

3. Stellen Sie die Baudrate auf den gewünschten Wert ein.

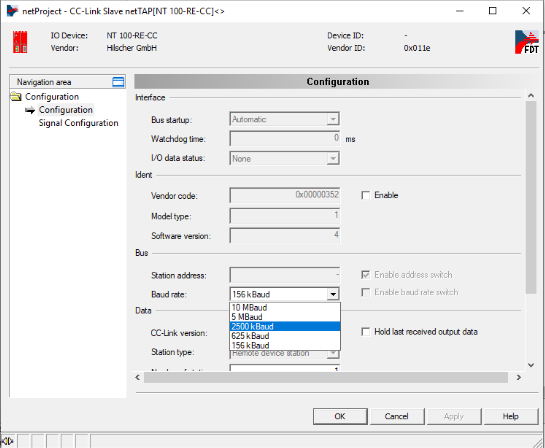

Abb. 155 Stellen Sie die Baudrate auf den gewünschten Wert ein

4. Klicken Sie auf OK.

6. Schliessen Sie Ihr Asycube CC-Link Gateway an Ihren Computer an.

1. Verbinden Sie die 24VDC-Stromversorgung (Netzanschluss)

2. Schliessen Sie das mitgelieferte USB-Kabel an Ihr Gateway an (unter der Klappe).

3. Schliessen Sie das mitgelieferte USB-Kabel an Ihren Computer an.

7. Laden Sie die Konfiguration auf Ihr Gateway herunter.

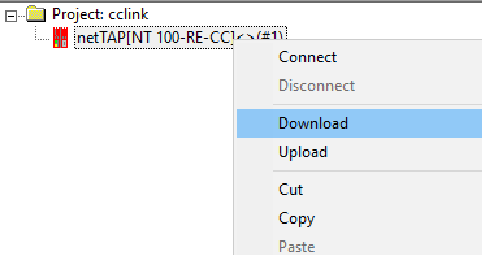

1. Klicken Sie mit der rechten Maustaste auf netTAP.

2. Klicken Sie auf Download.

Abb. 156 Laden Sie die Konfiguration auf das Gateway herunter

3. Wenn Sie eine Warnung Do you really want to download? erhalten, klicken Sie auf Yes.

4. Warten Sie ein paar Sekunden, bis der Download erfolgreich abgeschlossen wird.

8. Schliessen Sie die Änderung ab.

1. Beenden Sie das SYCON.net-Softwaretool.

2. Entfernen Sie das USB-Kabel.

3. Trennen Sie die Stromversorgung.
