Verbindung des Gateways

Netzanschluss

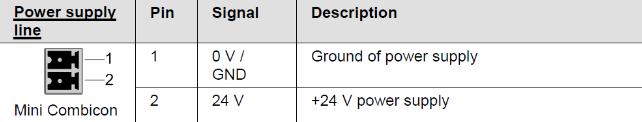

Schliessen Sie das 24VDC (130 mA) Netzteil an den nackten Stecker an, der mit dem Gateway geliefert wird.

../../../_images/gateway_power_supply_cc_link.png

Abb. 134 Stromversorgung des Gateways

Verbindung mit dem Asycube

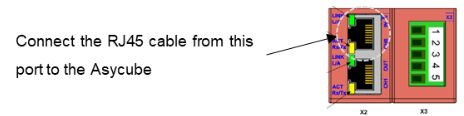

Schliessen Sie den X2-IN Port des Gateways mit einem RJ45-Kabel an den Kommunikationsport des Asycubes an (siehe Abb. 135). Die IP-Adresse des Asycubes MUSS auf den Standardwert 192.168.127.254 eingestellt sein. Die IP-Adresse des X3 Ports des Gateways lautet 192.168.127.1

../../../_images/gateway_ethernet_connection_cc_link.png

Abb. 135 Ethernet-Anschluss des Gateways

Verbindung des Gateways mit dem Controller der Maschine

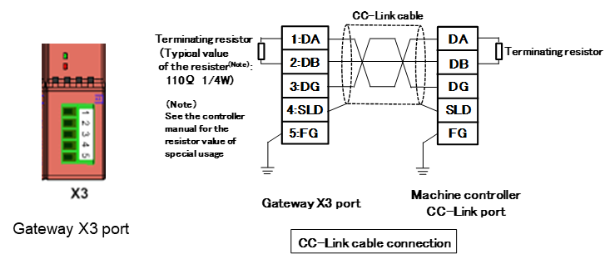

Verbinden Sie den X3 Port des Gateways über ein CC-Link-Kabel mit dem Controller der Maschine.

../../../_images/gateway_cc_link_connection.png

Abb. 136 CC-Link-Verbindung des Gateways

Einschalten

Schalten Sie die Stromversorgung EIN, um sowohl den Asycube als auch das Gateway zu versorgen. Überprüfen Sie den Status der LED des Gateways:

  • SYS: dauerhaft grün.

  • APL: grün blinkend, 2s AUS und 0.5s EIN oder dauerhaft grün (wenn der Controller der Maschine läuft).

  • X2 LINK IN (CH0) L/A: dauerhaft grün oder grün blinkend.

  • X3 LINK: dauerhaft grün.

  • Andere LED können ebenfalls leuchten oder blinken.

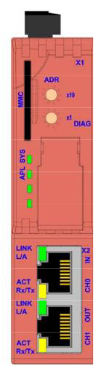

../../../_images/gateway_overview_cc_link.png

Abb. 137 Gateway-Überblick

Änderung der Stationsadresse

In einigen Fällen müssen Sie die Stationsadresse des Gateways ändern. Die Stationsadresse wird durch die beiden Hardware-Schalter festgelegt. Die Adresse reicht von 1 bis 64. Verwenden Sie einen kleinen flachen Schraubenzieher, um die Schalter auf die gewünschte Adresse einzustellen.

../../../_images/hardware_switch_change.png

Abb. 138 Hardware-Schalter zum Ändern der Stationsadresse
