Was ist in der Box?
Übersicht
Asycube setzt neue Massstäbe in der Zuführung von kleinen Teilen. Seine 3-Achsen-Vibrationstechnologie ermöglicht eine schnelle und flexible Beschickung von kleinen Teilen (0.1 mm bis 150 mm) mit einem Roboter und einem Bildverarbeitungssystem.
Das Herzstück des Asycubes ist eine Plattform, die in drei orthogonale Richtungen vibrieren kann. Durch die Auswahl geeigneter Vibrationssignale wird eine hohe Flexibilität bei der Bewegung von Teilen auf der Plattform erreicht (vorwärts, rückwärts, seitwärts). Zudem können die Teile umgedreht werden.

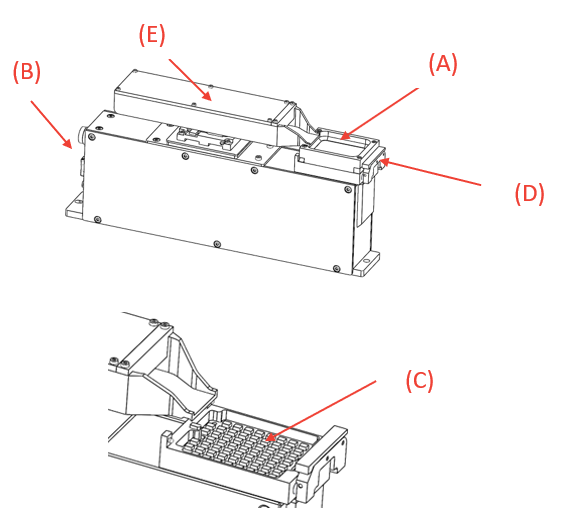

(A) Vibrationsplatte (optional).
(B) Elektrische Schnittstellen (Kommunikation, Stromversorgung, E/A…).
(C) Integrierte Hintergrundbeleuchtung (optional, für Asycube Clean 230 nicht verfügbar), die eine einfache Erkennung der Teile durch eine darüber angebrachte Kamera ermöglicht. Weitere Informationen über die Farbe der Hintergrundbeleuchtung und das Verfahren zum Austausch der Hintergrundbeleuchtung finden Sie unter Austausch / Einbau der Hintergrundbeleuchtung.
(D) Integrierter Mechanismus, der das Entfernen des Plattformmoduls einfach und ohne zusätzliches Werkzeug ermöglicht.
(E) Abnehmbarer und integrierter Bunker zur Aufbewahrung der Komponenten (optional).

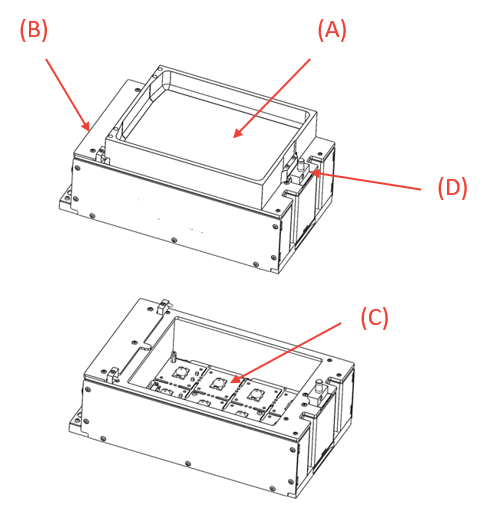

(A) Vibrationsplatte (optional).
(B) Elektrische Schnittstellen (Kommunikation, Stromversorgung, E/A…).
(C) Integrierte Hintergrundbeleuchtung (optional), die eine einfache Erkennung der Teile durch eine darüber angebrachte Kamera ermöglicht. Weitere Informationen über die Farbe der Hintergrundbeleuchtung und das Verfahren zum Austausch der Hintergrundbeleuchtung finden Sie unter Austausch / Einbau der Hintergrundbeleuchtung.
(D) Verschlussmechanismus, der das Entfernen des Plattformmoduls einfach und ohne zusätzliches Werkzeug ermöglicht.

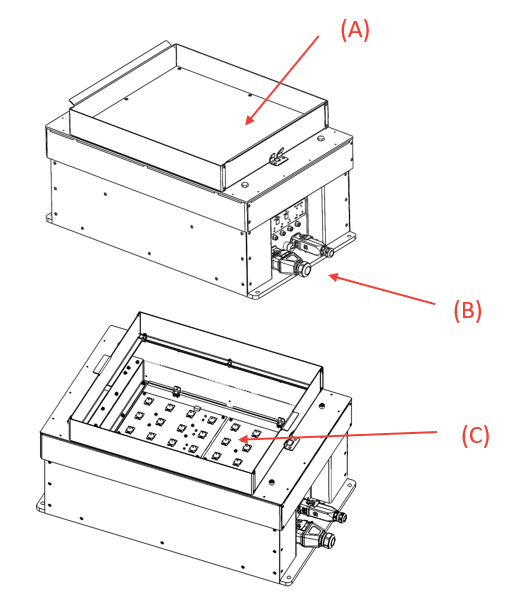

(A) Vibrationsplatte (optional).
(B) Elektrische Schnittstellen (Kommunikation, Stromversorgung, E/A…).
(C) Integrierte Hintergrundbeleuchtung (optional, für Asycube Clean 230 nicht verfügbar), die eine einfache Erkennung der Teile durch eine darüber angebrachte Kamera ermöglicht. Weitere Informationen über die Farbe der Hintergrundbeleuchtung und das Verfahren zum Austausch der Hintergrundbeleuchtung finden Sie unter Austausch / Einbau der Hintergrundbeleuchtung.

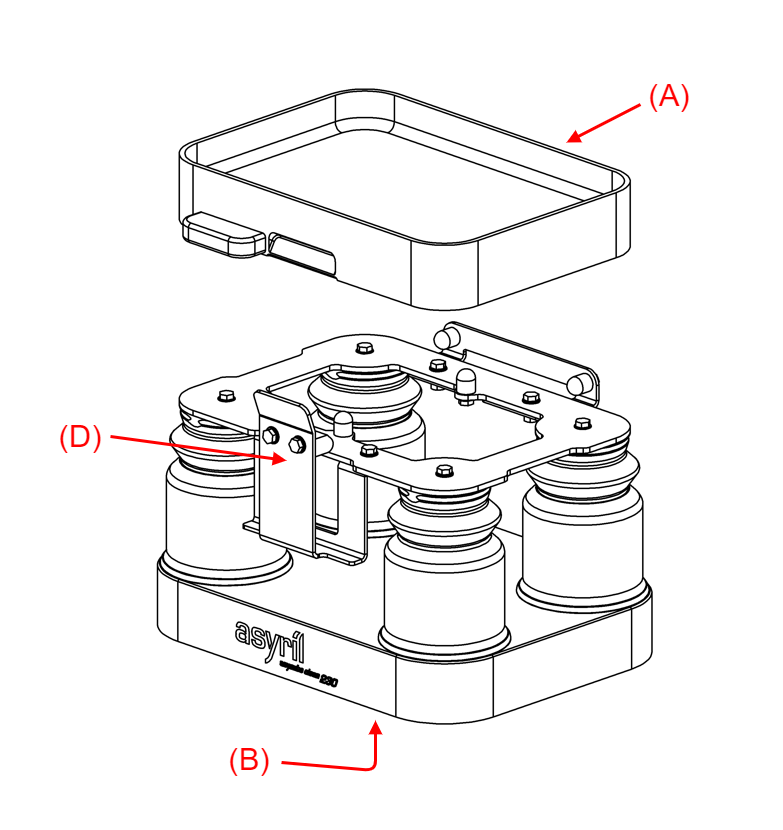

(A) Vibrationsplatte (optional).
(B) Elektrische Schnittstellen (Kommunikation, Stromversorgung, E/A…).
(D) Verschlussmechanismus, der das Entfernen des Plattformmoduls einfach und ohne zusätzliches Werkzeug ermöglicht.
Bemerkung
Weitere Informationen über das Verfahren zur Kontrolle der Plattformvibrationen finden Sie unter Asycube Studio.
Bemerkung
Der Asycube Clean 230 verfügt über keine Hintergrundbeleuchtung.
Optionale Elemente
Je nach Ihrer Anwendung könnten die folgenden optionalen Elemente erforderlich sein:
Kabel für die Verbindung des Asycubes, die Synchronisierung der Hintergrundbeleuchtung, Ein-/Ausgänge und die Stromversorgung.
Gateway für Feldbuskommunikation
Bemerkung
Entleerung und Hintergrundbeleuchtung sind für den Asycube Clean 230 nicht verfügbar.
Wichtig
Wenn die erhaltenen Artikel nicht mit Ihrer Bestellung übereinstimmen oder beschädigt sind, unterschreiben Sie die Empfangsbestätigung nicht. Wenden Sie sich so schnell wie möglich an Asyril.
Gewährleistungsverlängerung
Für Ihr flexibles Zuführsystem Asycube ist eine kostenlose Gewährleistungsverlängerung um 24 Monate erhältlich, wodurch sich die Gesamtdauer der Gewährleistung für Ihr Produkt auf 36 Monate erhöht. Registrieren Sie Ihren Asycube unter ` <https://asyril.com/warranty-extension/>`_ und profitieren Sie von diesem Angebot!
