Synchronisierung der Hintergrundbeleuchtung

Bemerkung

Dieser Abschnitt betrifft den Asycube Clean 230 nicht.

Ein standardmässiges dreipoliges M8-Buchsenkabel ermöglicht die Synchronisierung der Kameraaufnahmen und der Asycube-Hintergrundbeleuchtung; es muss wie folgt angeschlossen werden:

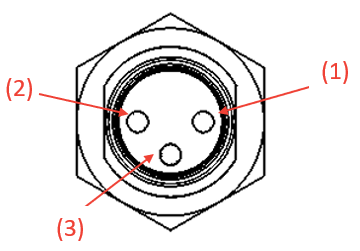

Abb. 35 Synchronisierung der Hintergrundbeleuchtung

Pin	Signal	Kabel (Option)
(1)	Nicht verkabelt	braun
(2)	0V GND	blau
(3)	+24 V Impuls (Beleuchtungssync.)	schwarz

Steckertyp (auf der Asycube-Seite) M8,3P, männlich.

Bemerkung

Dieser Anschluss wird nicht benötigt, wenn Sie EYE+ zur Steuerung Ihres Asycubes verwenden.

Tipp

Die Hintergrundbeleuchtung kann auch über einen Softwarebefehl ausgelöst werden, vgl. dazu Hintergrundbeleuchtung.

Bemerkung

Die Beleuchtungszeit der Hintergrundbeleuchtung des Asycubes entspricht der Dauer des Impulssignals.
