Installation et configuration du plugin

Le plugin est livré dans un dossier .zip. Décompressez-le et vous trouverez un dossier contenant les fichiers/programmes affichés dans la Fig. 188 et le fichier EDS pour cette passerelle.

Installation de la bibliothèque

La bibliothèque contient 2 exemples de programmes et 4 blocs de fonctions énumérés ci-dessous.

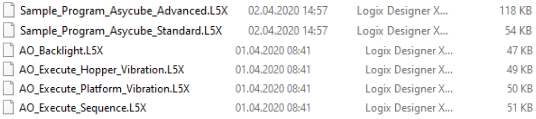

../../../_images/add_ons_library.png

Fig. 188 Add-Ons de la bibliothèque

Nous vous recommandons de travailler avec l’exemple de programme Sample_Program_Asycube_Standard qui contient tout ce qui est nécessaire pour mettre en œuvre le scénario présenté sous Exemples d’intégration. Un exemple d’intégration des autres Add-Ons est décrit dans le programme Sample_Program_Asycube_Advanced.

Pour importer un exemple de programme, faites un clic droit sur votre tâche, sélectionnez Add et choisissez Import Program…. Vous devrez toujours relier les Controller Tags de la passerelle à votre AO comme décrit sous Établissement des liens E/S.

Si vous souhaitez effectuer une intégration personnalisée des Add-Ons, vous pouvez les importer séparément en cliquant avec le bouton droit de la souris sur le dossier Add-On Instructions et en choisissant Import Add-On Instructions.

Ajout de la passerelle dans la configuration

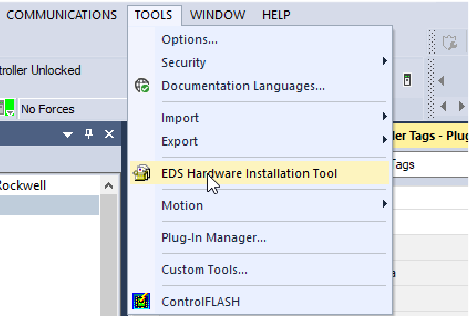

  1. Lancez l’outil EDS Hardware Installation Tool

../../../_images/EDS_hardware_tool.png

Fig. 189 Outil d’installation du matériel EDS

  1. Cliquez sur Next

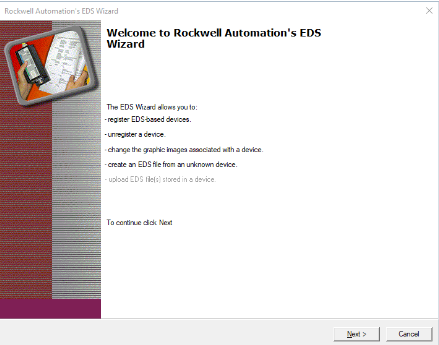

../../../_images/EDS_wizard.png

Fig. 190 Assistant EDS

  1. Sélectionnez Register an EDS file et cliquez sur Next

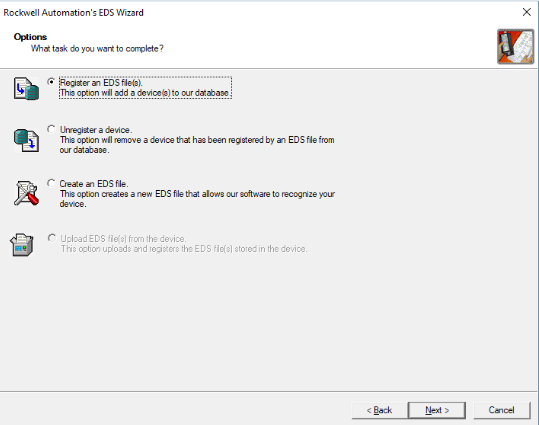

../../../_images/add_EDS_device.png

Fig. 191 Ajoutez un périphérique EDS

  1. Sélectionnez le fichier Gateway EDS fourni avec la bibliothèque. Le nom du fichier est HILSCHER NT 100-RE EIS V1.1.EDS.

../../../_images/select_EDS_file.png

Fig. 192 Sélectionnez le fichier EDS

  1. Appuyez 4 fois sur le bouton Next. L’installation du fichier EDS est terminée.

  2. Tout en étant en ligne avec l’API, faites un clic droit sur votre carte Ethernet et ajoutez un nouveau module sur votre Configuration E/S.

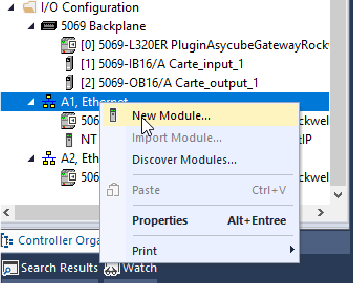

../../../_images/add_gateway_configuration_ethernet.png

Fig. 193 Ajoutez la passerelle à votre configuration

  1. Sélectionnez la passerelle et appuyez sur Create. Écrivez NT 100 dans la zone de recherche pour trouver la passerelle. Si vous avez plusieurs passerelles, vous devrez répéter plusieurs fois les étapes 6 et 7.

Conseil

Si vous avez plusieurs passerelles, consultez la section Modification de l’IP de la passerelle (si plusieurs passerelles sont connectées au même API) pour définir une adresse IP différente pour chaque passerelle.

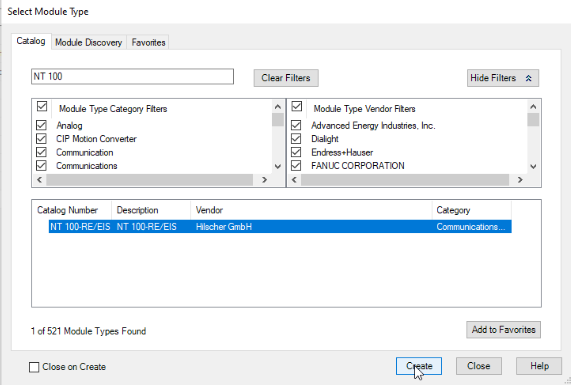

../../../_images/select_gateway.png

Fig. 194 Sélectionnez la passerelle

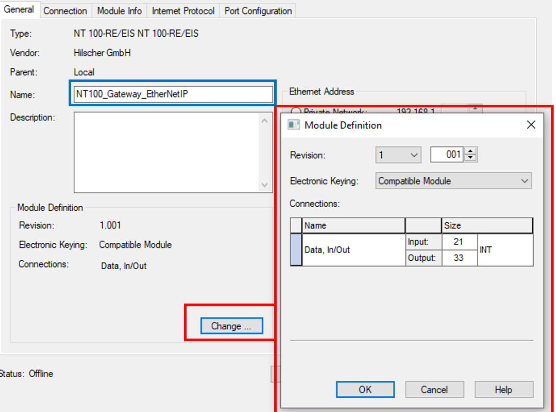

  1. Dans l’onglet General, cliquez sur Change … et configurez 21 Inputs (INT) et 33 Outputs (INT). Vous pouvez modifier le nom de la passerelle (dans le rectangle bleu). Ce nom sera utilisé comme référence dans les Controller Tags.

Remarque

Si vous avez plusieurs passerelles, chacune d’entre elles doit bien sûr avoir un nom différent.

../../../_images/configure_the_gateway.png

Fig. 195 Configurez la passerelle

  1. Configurez les paramètres IP. L’adresse IP par défaut de la passerelle (port X2-IN) est 192.168.127.254.

Conseil

Si vous avez plusieurs passerelles, consultez la section Modification de l’IP de la passerelle (si plusieurs passerelles sont connectées au même API) pour définir une adresse IP différente pour chaque passerelle.

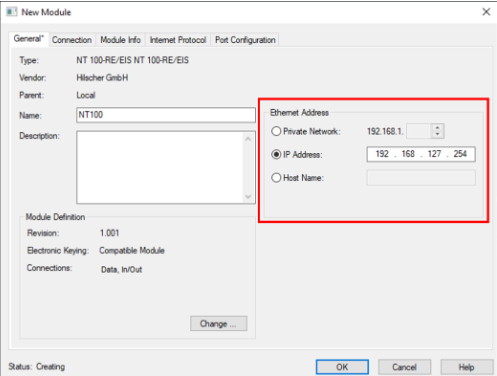

../../../_images/configure_internet_protocol.png

Fig. 196 Configurez le protocole Internet

Connexion des registres à l’AO

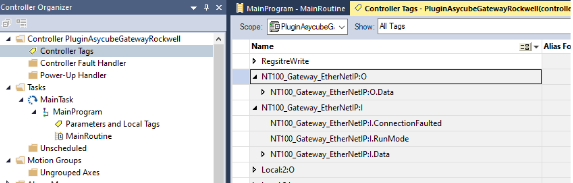

Voici un exemple d’application avec les registres d’entrée et de sortie remplis.

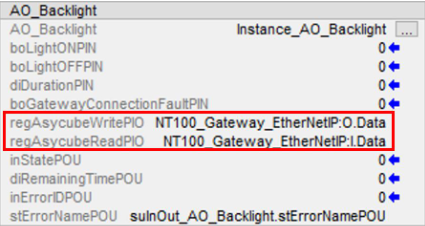

../../../_images/example_of_integration_ethernetip.png

Fig. 198 Exemple d’intégration

Modification de l’IP de la passerelle (si plusieurs passerelles sont connectées au même API)

Un esclave de bus de terrain Ethernet/IP (adaptateur) est identifié sur le réseau Ethernet/IP sur la base de son adresse IP. L’adresse IP de la passerelle Ethernet/IP Asycube correspond par défaut à 192.168.127.254. Si plusieurs passerelles existent sur le même réseau Ethernet/IP, l’adresse IP de certaines passerelles doit être modifiée. Certains outils spécialisés permettent de modifier de manière persistante l’adresse IP du périphérique, comme p. ex. l’outil Molex Industrial Communication Competence Center (ICCC) EtherNet/IP Tool.

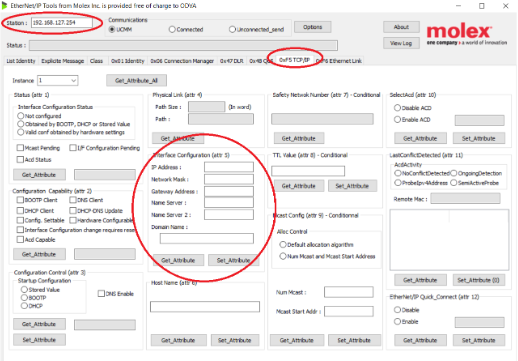

../../../_images/molex_communication.png

Fig. 199 Molex Industrial Communication Competence Center (ICCC) EtherNetIP Tool

Remarque

Veuillez noter que l’adresse IP persiste même si la configuration de la passerelle est réinitialisée aux paramètres d’usine.

Important

L’outil logiciel Hilscher Sycon Software Tool ne doit pas être utilisé pour modifier l’adresse IP de la passerelle.
