Intégration mécanique

Important

Cette section ne concerne pas l’Asycube Clean 230. Veuillez vous référer à la section dédiée à l’intégration de l’Asycube Clean 230.

Pour assurer un bon comportement vibratoire, l’Asycube doit être correctement fixé sur un support spécifiquement défini pour l’application. Une installation incorrecte de l’Asycube pourrait compromettre les performances du produit.

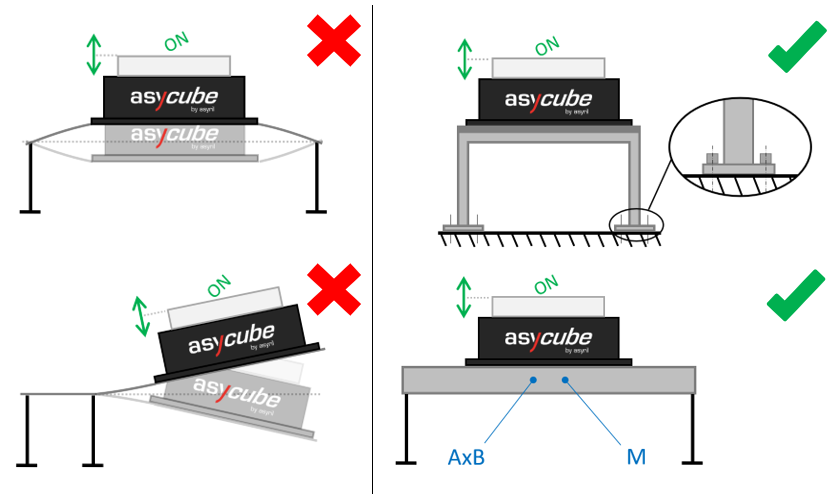

Position de l’Asycube sur le support et caractéristiques du support

L’Asycube doit être fixé soit sur un support rigide vissé au sol, soit sur un support lourd « libre ». L’Asycube ne doit pas être placé sur le bord du support. Pour la deuxième application, la masse [M] et les dimensions [AxB] du support doivent être suffisamment importantes pour absorber les vibrations générées par le système d’alimentation. Cette masse et ces dimensions sont résumées sous Caractéristiques du support.

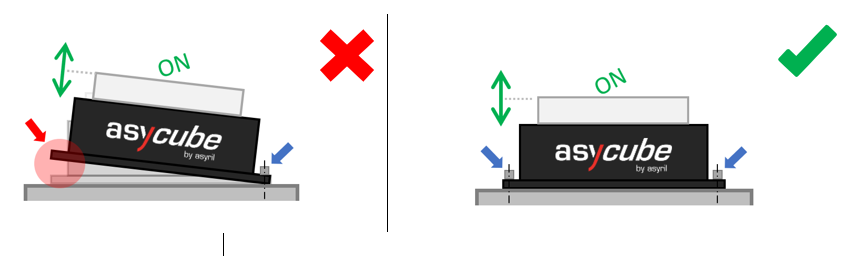

Fixation de l’Asycube sur son support

L’Asycube doit être correctement vissé sur le support. La quantité de vis nécessaires pour fixer la plaque de base de l’Asycube et les dimensions des vis sont résumées au paragraphe Détail des vis.
