Installation und Konfiguration des Plugins

Das Plugin wird in einem .zip Ordner geliefert. Entpacken Sie die Datei, um folgende Bibliothek und weitere Elemente vorzufinden.

Library_PluginSiemensProfinetAsycube.al15_1
Mehrere Ordner

Die Bibliothek enthält die folgenden Elemente

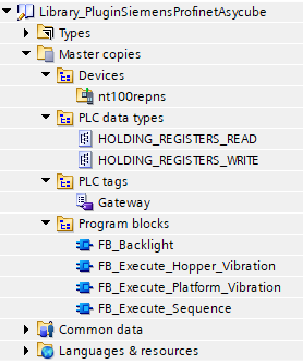

../../../_images/content_of_the_library.png — Abb. 209 Inhalt der Bibliothek

Installation der Bibliothek

Klicken Sie auf Open global library, um eine vorhandene Bibliothek zu Ihrem Projekt hinzuzufügen.

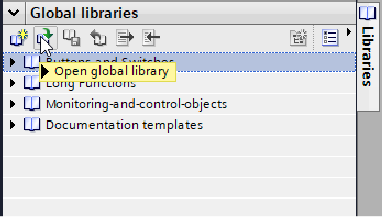

../../../_images/add_library.png — Abb. 210 Hinzufügen einer Bibliothek

Fügen Sie die Library_PluginSiemensProfinetAsycube.al15_1 hinzu.

Hinzufügen des Gateways in der Konfiguration

Sobald Ihre Bibliothek installiert ist, erweitern Sie den Ordner Master copies und ziehen Sie die Gateway-Konfiguration per Drag & Drop in den Bereich Devices & networks. Sollten Sie mehrere Gateways haben, wiederholen Sie diesen Vorgang entsprechend.

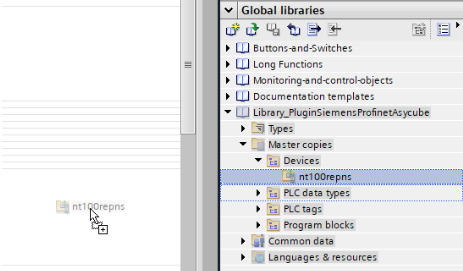

../../../_images/add_gateway_configuration.png — Abb. 211 Hinzufügen der Gateway-Konfiguration

Verbinden Sie das Gateway mit dem gewünschten Netzwerk.

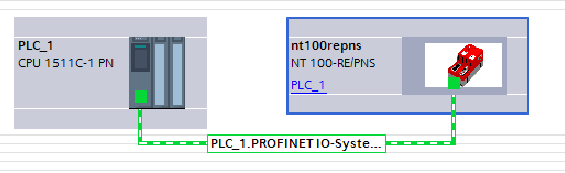

../../../_images/gateway_linked.png — Abb. 212 Gateway verbunden

Importieren Sie die Strukturen HOLDING_REGISTER_READ und HOLDING_REGISTER_WRITE aus der Bibliothek in den Ordner PLC data types.

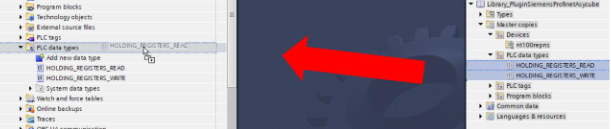

../../../_images/add_PLC_data_types.png — Abb. 213 Hinzufügen der SPS-Datentypen

Importieren Sie die PLC Tags-Tabelle ** Gateway** aus der Bibliothek in den Ordner PLC Tags. Sollten Sie mehrere Gateways haben, müssen Sie das Tag entsprechend mehrmals importieren.

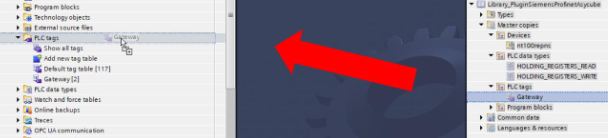

../../../_images/add_the_tables_of_variables.png — Abb. 214 Hinzufügen der Variablentabelle

Verlinken der I/O

In der Geräteübersicht des Gateways finden Sie die Liste der Ein- und Ausgaben sowie deren Adressierung. Ändern Sie bei Bedarf die Adressen. Achten Sie bitte darauf, dass die Adressen aufeinander folgen.

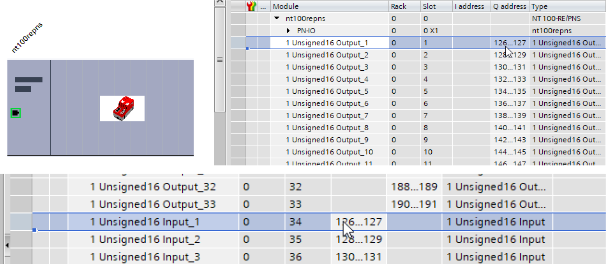

../../../_images/gateway_addresses.png — Abb. 215 Gateway-Adressen

Wählen Sie das entsprechende SPS-Tag aus und ändern Sie die Adressen von regAsycubeRead und regAsycubeWrite so, dass sie jeweils der ersten Eingabe- und der ersten Ausgabeadresse des Gateways entsprechen.

../../../_images/variables_read_write_registers.png — Abb. 216 Variablen für die Lese- und Schreibregister

Verbindung der Register mit den FB

Im Folgenden ist ein Beispiel für eine Anwendung mit ausgefüllten Eingabe- und Ausgaberegistern. Sie müssen das PROFINET-Statusregister des Gateways mit der Eingabe jedes FB, den Sie verwenden, sowie mit den Eingabe- und Ausgaberegistern des Asycubes verbinden.

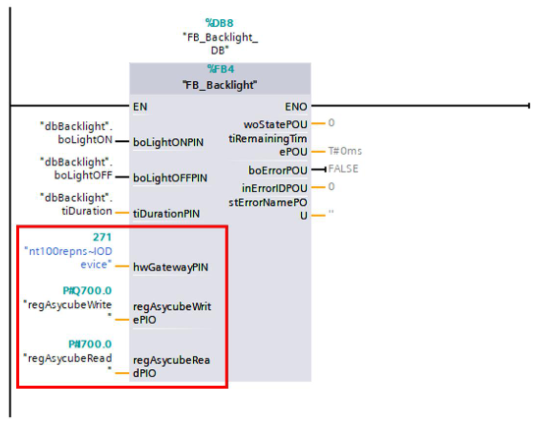

../../../_images/example_of_integration.png — Abb. 217 Integrationsbeispiel
