Verbindung des Gateways

Netzanschluss

Schliessen Sie das 24VDC (130 mA) Netzteil an den nackten Stecker an, der mit dem Gateway geliefert wird.

../../../_images/gateway_power_supply.png

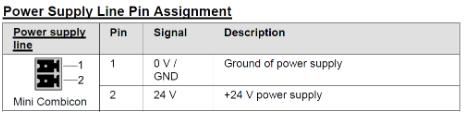

Abb. 206 Stromversorgung des Gateways

Verbindung mit dem Asycube

Verbinden Sie den X3 Port des Gateways anhand eines RJ45-Kabels mit dem Kommunikationsport des Asycubes (siehe Abb. 164).

Die IP-Adresse des Asycubes MUSS auf den Standardwert 192.168.127.254 eingestellt sein. Die IP-Adresse des X3 Ports des Gateways lautet 192.168.127.1.

../../../_images/gateway_ethernet_connection.png

Abb. 207 Ethernet-Anschluss des Gateways

Verbindung der SPS

Verbinden Sie den X2-IN Port des Gateways anhand eines RJ45-Kabels mit der Ethernet-basierten Feldbusschnittstelle des Controllers (siehe Abb. 164).

Die IP-Adresse des X2-IN Ports des Gateways ist auf 192.168.127.254 eingestellt und kann nicht geändert werden.

Einschalten

Schalten Sie die Stromversorgung EIN, um sowohl den Asycube als auch das Gateway zu versorgen. Überprüfen Sie den Status der LED des Gateways:

  • SYS: dauerhaft grün.

  • APL: grün blinkend, 2s AUS und 0.5s EIN oder dauerhaft grün (wenn der Controller der Maschine läuft).

  • X2 LINK IN (CH0) L/A: dauerhaft grün oder grün blinkend.

  • X3 LINK: dauerhaft grün.

  • Andere LED können ebenfalls leuchten oder blinken.

../../../_images/gateway_overview.png

Abb. 208 Gateway-Überblick
