Befestigungskit

Bemerkung

Dieser Abschnitt betrifft den Asycube Clean 230 nicht.

Kunden, die eine andere Plattform als die von Asyril verwenden möchten, müssen den folgenden Befestigungskit verwenden und folgende Abmessungen und Gewicht der Plattform einhalten:

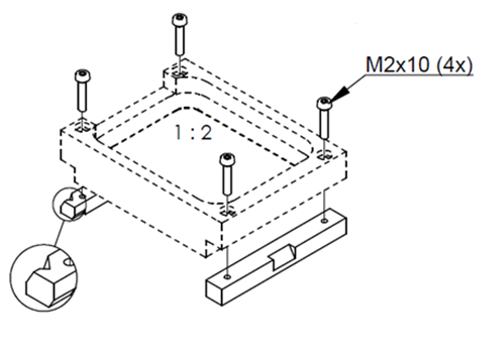

../../_images/fixation_kit_50_80.png — Abb. 58 Befestigungskit für Asycube 50/80

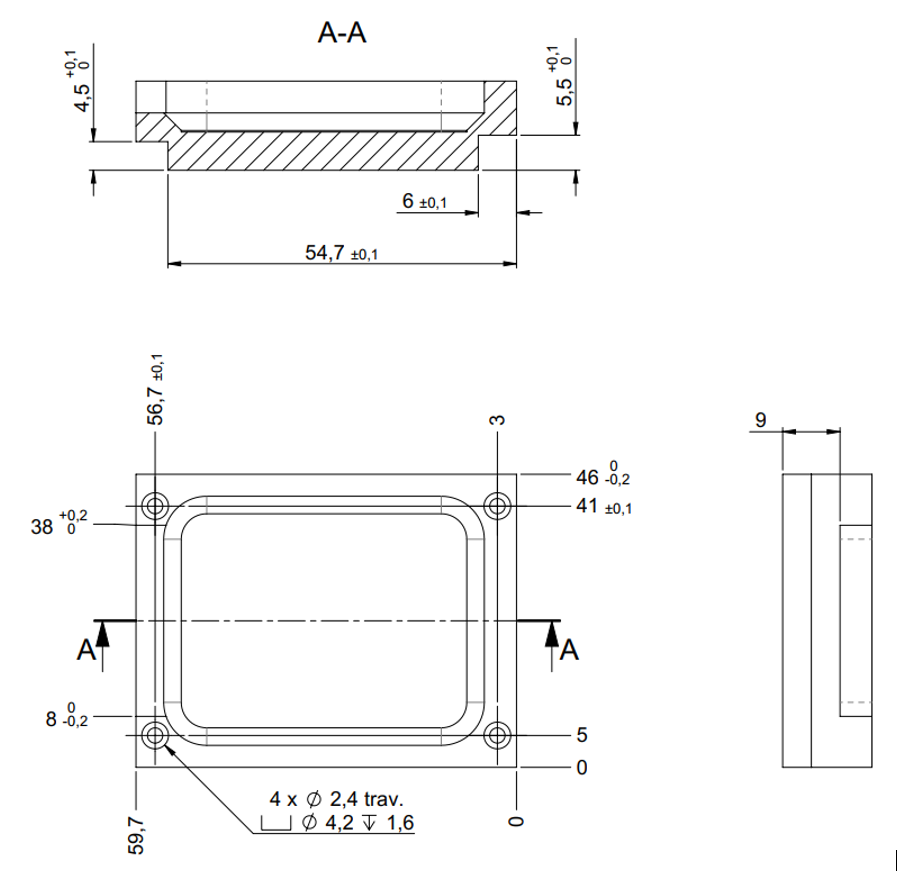

../../_images/mechanical_interfaces_of_the_platform_50.png — Abb. 59 Mechanische Schnittstellen der Plattform für den Asycube 50

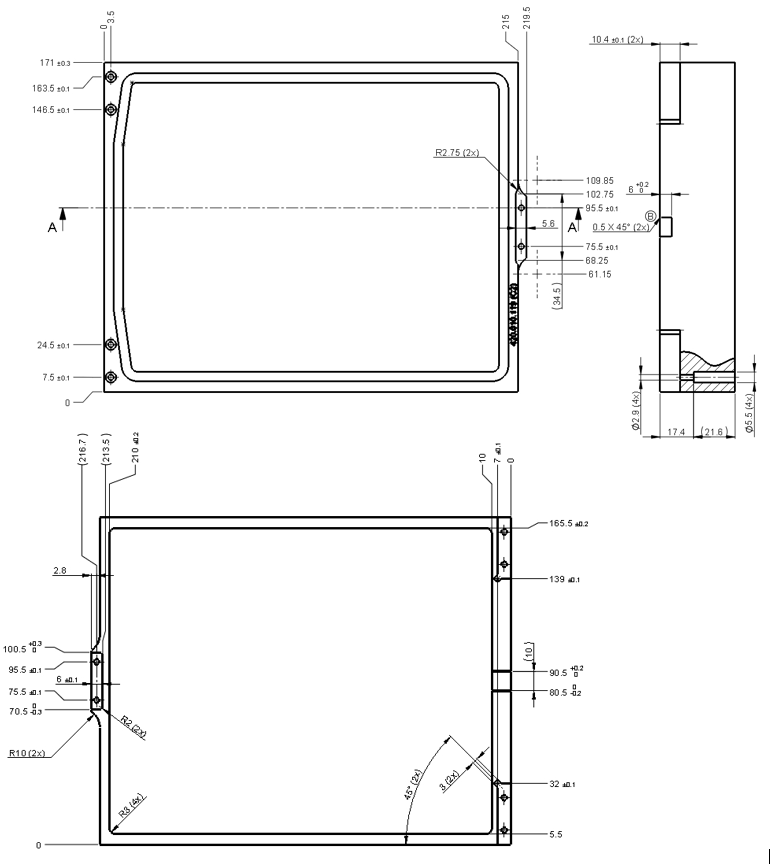

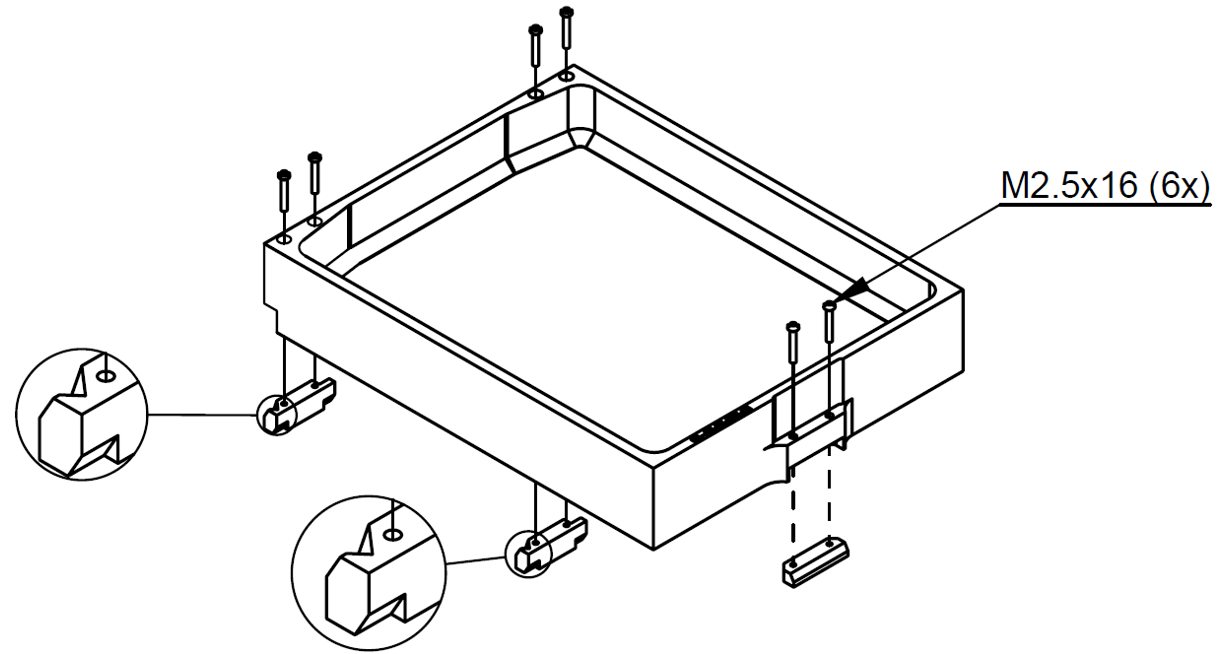

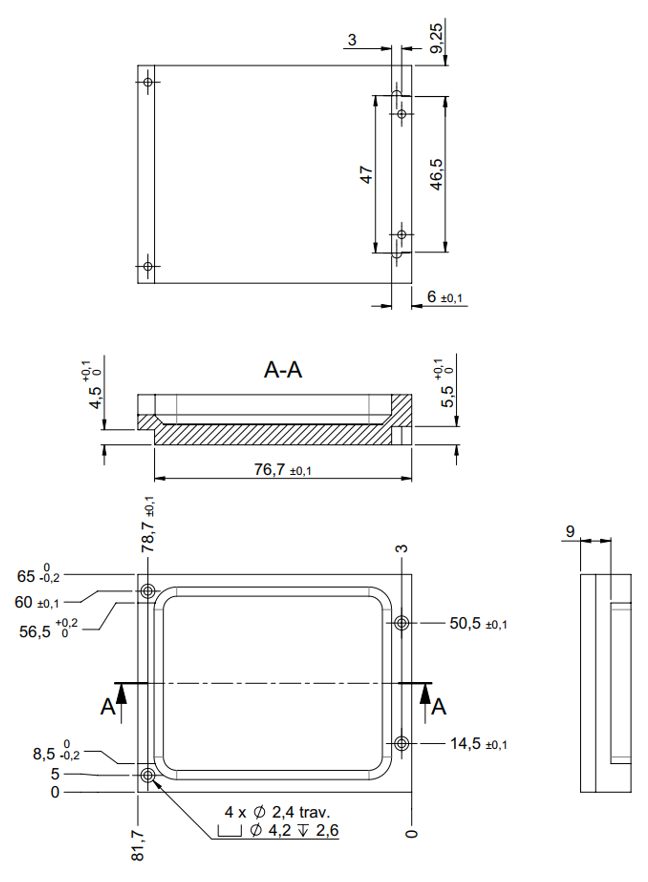

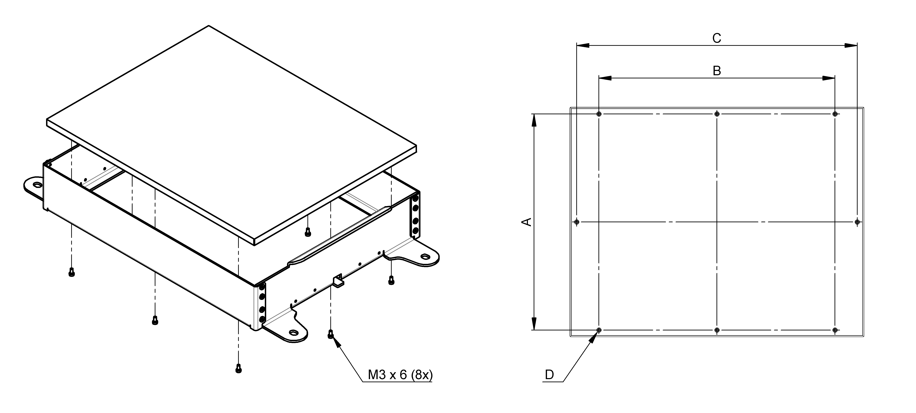

../../_images/mechanical_interfaces_of_the_platform_380_530.png — Abb. 64 Mechanische Schnittstellen der Plattform für die Asycube 380/530

	Plattform Asycube 380	Plattform Asycube 530
A	238 ± 0.15 mm	354 ± 0.15 mm
B	260 ± 0.15 mm	360 ± 0.15 mm
C	309 ± 0.15 mm	412 ± 0.2 mm
D	M3x6 mm (Threaded inserts Ensat BN20346)
