ゲートウェイ接続

電源接続

24VDC（130 mA）の電源を、ゲートウェイに付属する裸のプラグに接続してください

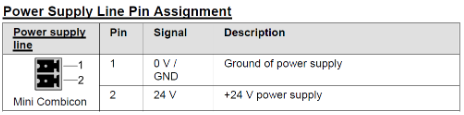

../../../_images/gateway_power_supply.png

図 206 ゲートウェイ電源

アジキューブ接続

ゲートウェイの X3 ポートを RJ45 ケーブルでアジキューブの通信ポートに接続してください（ 図 164 を参照）。

アジキューブフィーダーの IP アドレスはデフォルト値である 192.168.127.254 に設定されている必要があります。ゲートウェイの X3 ポートの IP アドレスは 192.168.127.1 です。

../../../_images/gateway_ethernet_connection.png

図 207 ゲートウェイイーサネット接続

PLC 接続

ゲートウェイの X2-IN ポートを RJ45 ケーブルでアジキューブの通信ポートに接続してください（ 図 164 を参照）。

ゲートウェイの X2-IN ポートの IP アドレスは 192.168.127.254 に設定されており、変更できません。

電力オン

電源をオンにして、アジキューブとゲートウェイの両方に電力を供給してください。ゲートウェイの LED の状態を確認してください：

  • SYS：緑色の定常点灯。

  • APL：２秒オフ、０.５秒オンで緑色が点滅するか、（機械コントローラが稼働している場合）緑色の定常点灯。

  • X2 LINK IN (CH0) L/A：緑色の定常点灯または緑色の点滅。

  • X3 LINK：緑色の定常点灯。

  • 他の LED も点灯または点滅する場合があります。

../../../_images/gateway_overview.png

図 208 ゲートウェイの概要
