全体サイズ

Asycube 50/80Asycube 240Asycube 380/530Asycube Clean 230

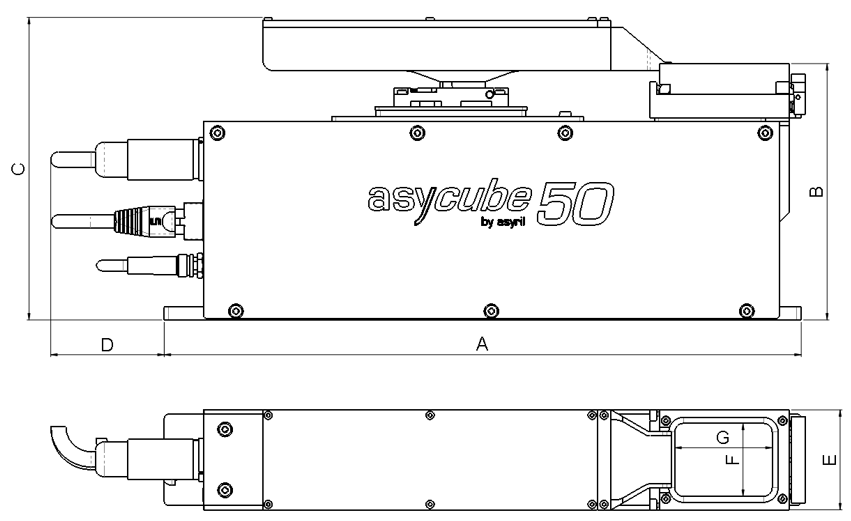

図 8 Asycube 50/80 の全体サイズ

特徴		Asycube 50	Asycube 80
設置面積	A	293 mm	320 mm
	E	46 mm	65 mm
Platform height	B	118 mm	119 mm
Total height	C	140 mm	140 mm
ケーブル類	D	50 mm	50 mm
振動プラットフォームのサイズ	F	34 mm	52 mm
	G	45 mm	65 mm
Weight		3.1 kg	3.7 kg

プラットフォームモジュールを工具で取り外すには、アジキューブの周囲にたくさんのスペースが必要です。

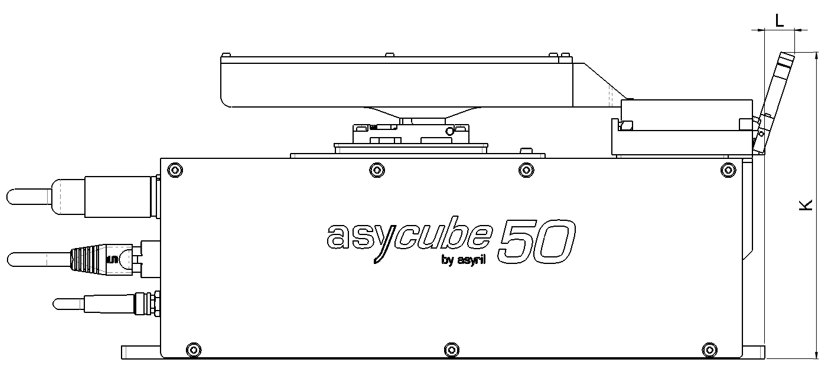

図 9 「レバー」も含んだ全体サイズ

特徴		Asycube 50	Asycube 80
Lever footprint	K	140 mm	140 mm
	L	15 mm	12 mm

注釈

プラットフォームの取り外し方法については、 プラットフォームモジュールを取り外す を参照してください。
