Connecteur du dispositif de purge

Important

Cette section ne concerne que les utilisateurs de l’Asycube 380/530.

Un câble standard M8 mâle à quatre broches est utilisé pour transmettre les signaux au système de purge.

../../_images/purge_connector.png

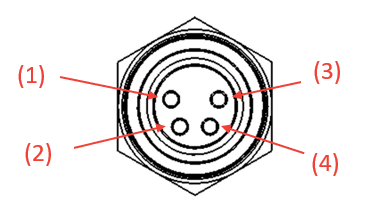

Fig. 39 Connecteur du dispositif de purge

Pôle

Forme d’onde

(1)

24 VDC

(2)

Entrée numérique 24 VDC

(3)

0 V GND

(4)

Sortie numérique 24 VDC 500 mA

Conseil

Consultez la section Plateformes de purge pour obtenir plus d’informations sur les dispositifs de purge.
