Sorties numériques 1 et 2

Important

Cette section ne concerne que les utilisateurs des Asycubes 240, 380, 530 et Clean 230.

Un câble standard M8 mâles à quatre broches permet de transmettre le signal de sortie numérique et le signal de sortie analogique à une ou deux trémies ou au dispositif de purge pour l’Asycube 240. Il doit être connecté comme suit :

Conseil

Pour plus d’informations, veuillez vous reporter aux Interfaces électriques.

../../_images/digital_output_for_hoppers.png

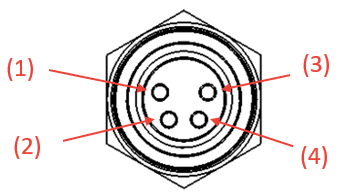

Fig. 37 Sortie numérique pour les trémies

Remarque

Sur l’Asycube 240, l’option de purge nécessite l’utilisation de l’entrée numérique 2.

Pôle

Signal

Trémie

(1)

0V GND

Sortie analogique 1

(2)

0…10 VDC

(3)

0V GND

Sortie numérique 1

(4)

+24 VDC

Type de connecteur (du côté de l’Asycube) : M8, 4P, femelle.
