Connexion de la passerelle

Connexion de l’alimentation électrique

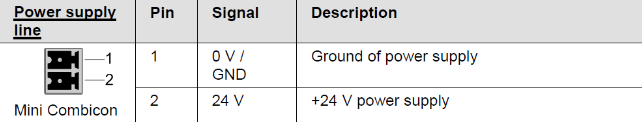

Branchez l’alimentation 24VDC (130 mA) sur la prise nue fournie avec la passerelle.

../../../_images/gateway_power_supply_cc_link.png

Fig. 107 Alimentation de la passerelle

Connexion à l’Asycube

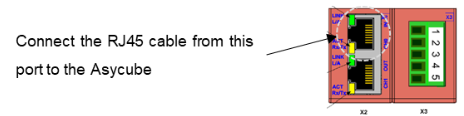

Connectez le port X2-IN de la passerelle au port de communication de l’Asycube à l’aide d’un câble RJ45 (voir Fig. 108). L’adresse IP de la plateforme Asycube DOIT être réglée sur sa valeur par défaut 192.168.127.254. L’adresse IP du port X3 de la passerelle est 192.168.127.1.

../../../_images/gateway_ethernet_connection_cc_link.png

Fig. 108 Connexion Ethernet de la passerelle

Connexion de la passerelle au contrôleur de la machine

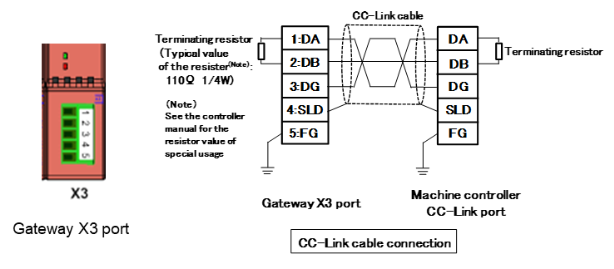

Connectez le port X3 de la passerelle au CC-Link du contrôleur de la machine à l’aide d’un câble CC-Link.

../../../_images/gateway_cc_link_connection.png

Fig. 109 Connexion de la passerelle CC-Link

Allumage

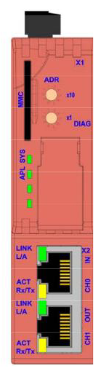

Allumez l’alimentation électrique pour alimenter à la fois l’Asycube et la passerelle. Vérifiez l’état des LED de la passerelle :

  • SYS : vert continu

  • APL : vert clignotant, éteint 2s et allumé 0,5s ou vert continu (si le contrôleur de la machine fonctionne).

  • X2 LINK IN (CH0) L/A : vert continu ou vert clignotant.

  • X3 LINK : vert continu.

  • D’autres LED peuvent également s’allumer ou clignoter.

../../../_images/gateway_overview_cc_link.png

Fig. 110 Aperçu de la passerelle

Modification de l’adresse station

Dans certains cas, vous devrez modifier l’adresse station de la passerelle. L’adresse station est définie par les deux commutateurs matériels. L’adresse est comprise entre 1 et 64. Utilisez un petit tournevis plat pour tourner les commutateurs vers l’adresse souhaitée.

../../../_images/hardware_switch_change.png

Fig. 111 Commutateur matériel pour changer l’adresse station
